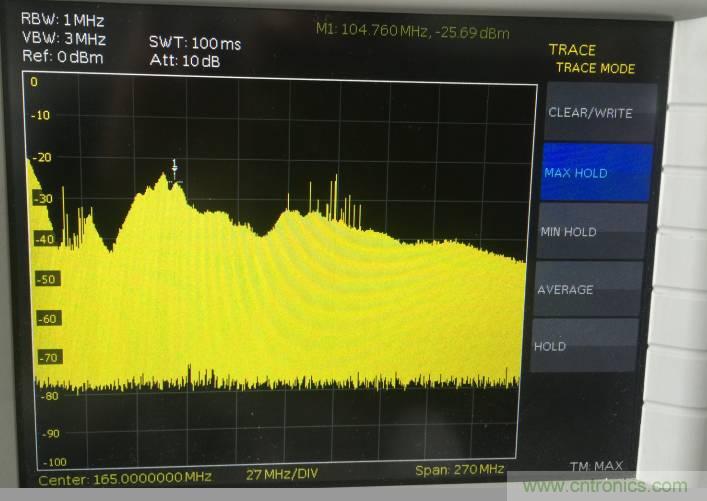

【導讀】某款家用電子設備在做輻射發射測試時，在低頻段30M-300MHZ存在高低不平的輻射包絡，最高超標頻段超出限值5db。經細查后發現，輻射噪聲源于主板某差動放大IC的輸出端。頻譜儀測試圖如下。
（30M-300MHZ存在多個包絡）
處理措施：

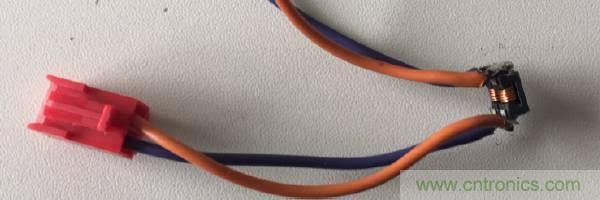

針對問題點，我們在差動放大IC輸出引線處串接700Ω共模電感，串接共模電感后測試通過。串接線如下圖。

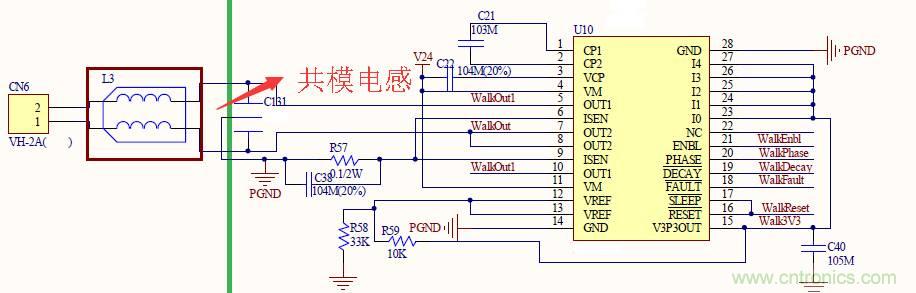

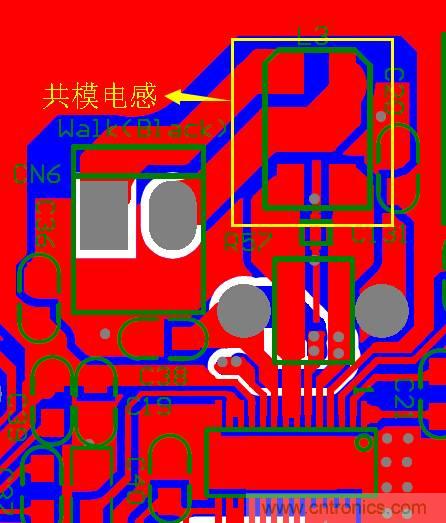

于是客戶將共模電感畫到主板電路里面，原理圖和pcb如下圖
改版后測試發現，該款電子產品輻射并沒有多大改善，30M-300MHZ頻段超標依然嚴重，共模電感接到板上與串在線纜上效果相差巨大。分析發現共模電感畫板走線存在問題。問題總結如下：
經過共模電感后走線存在明顯問題，濾波前后走線存在相互串擾的可能。
(濾波前后走線交叉走線，存在相互串擾的可能。濾波器的輸入輸出引線應拉開距離，嚴禁并行走線和交叉走線。)

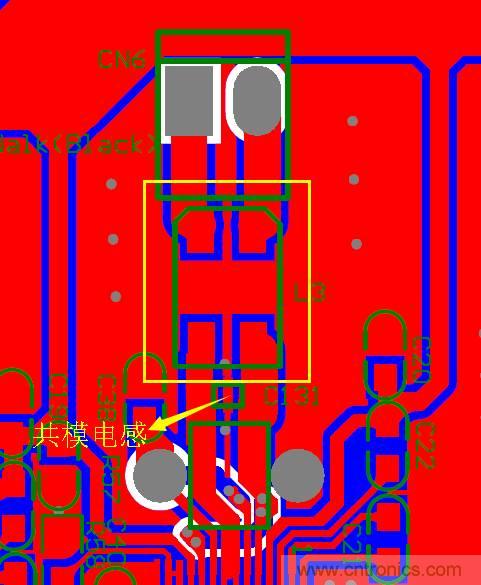

從新畫板后PCB如下：
（濾波輸入輸出走線相互隔開）
改版樣機通過測試，濾波效果得到很大改善。使用濾波器的過程中需注意濾波前后走線是否合理，不合理的走線往往會讓濾波效果大打折扣。
以上內容轉載自韜略科技。
