【導讀】電容器是電路中的基礎元器件，鋁電解電容因其價格便宜，容量大被廣泛使用。隨著電子產品的微型化，電解電容因為體積大，波紋電流導致的自身發熱問題，逐漸被貼片電容替代。
隨著技術發展，MLCC體積可以做的越來越來小，達到了0201，容值也不斷增加，具有節省了空間，抑制波紋，延長壽命的優點。但MLCC的ESR(等效串聯電阻)較小的特點卻起到了反效果，由于會產生異常振動以及反共振的情況，因此在更換時需要格外注意。

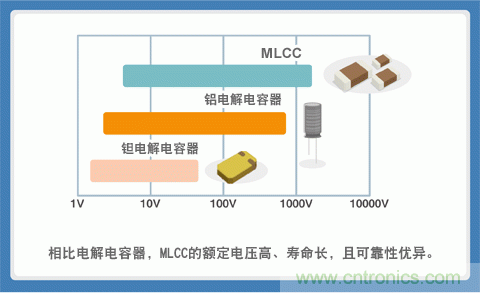

● 隨著技術的進步，數10～100μF以上的大容量MLCC實現產品化，從而可用其更換電解電容器。電解電容器的壽命為10年，但幾乎沒有任何要素會縮短MLCC的壽命。
● 輸出電容器中電解電容也不斷被更換為MLCC
● 使用模擬電路等更換去耦電容器的情況越來越多。

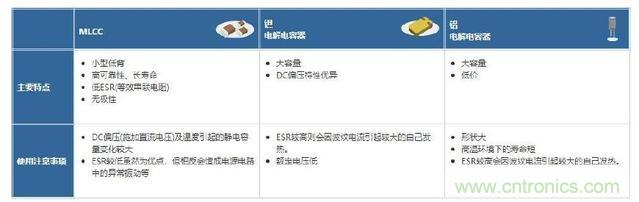

各類電容器使用注意事項
容量大，但會因自己發熱容易導致壽命變短的電解電容器
電容器的ESR會根據頻率不同而發生變化。
將某一頻率中電容器的ESR表示為R，波紋電流表示為I，則RI2的電力出現熱損耗，從而使電容器自己發熱。

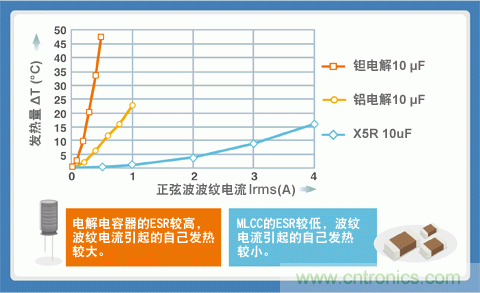

電解電容器擁有大容量的特點，但由于其ESR過高，因此波紋電流導致發熱過大是其缺點。
電容器可接受的波紋電流上限值稱為允許波紋電流。若使用時超過允許波紋電流時會縮短電容器的壽命。
注：ESR與波紋電流

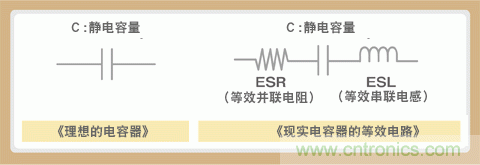

理想的電容器是只有靜電容量的元件，但現實中，其還擁有因電極帶來的電阻成分與電感成分。電路圖中無法標識的電阻成分稱為ESR（等效串聯電阻）、電感成分稱為ESL（等效串聯電感）。

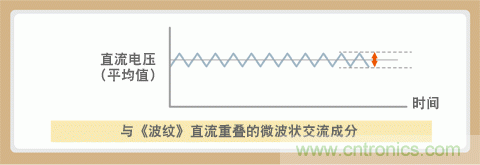

直流電流雖然是以一定電壓并沿一個方向流動的電流，但電源電路的直流電流中重疊有噪聲電流等各類交流成分。例如，通過對商用交流電進行整流（全波整流）后得到的直流電流中包含有周期為商用交流電2倍的微波（波紋）狀脈動電流。同時，開關方式的DC-DC轉換器中，直流電壓重疊有開關周期的脈動電流。這些均稱為波紋電流。

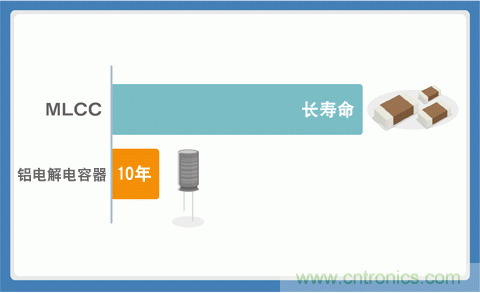

鋁電解電容器的壽命為10年
鋁電解電容器的靜電容量大，價格低，因此廣泛使用于電子設備中，但其有使用壽命，因此在使用時需要特別注意。鋁電解電容器的壽命一般為10年左右。這是由于電解液干涸（蒸發）導致靜電容量降低而引起的（容量流失）。
電解液的消失量與溫度有關，其基本符合被稱為"阿倫尼烏斯定律"的化學反應速度理論。該定律表示，若使用溫度上升10℃則壽命會變?yōu)樵瓉淼?分之1，若下降10℃則壽命會變?yōu)樵瓉淼?倍，因此10℃ 2倍定律。因此，在波紋電流導致自己發熱較大的條件下進行使用時，壽命將會進一步縮短。
同時，電解液的干涸也會使ESR上升。直流電壓與波紋電壓重疊時，需要注意波紋電壓的峰值不要超過額定電壓（耐壓）。電源電路等使用額定電壓為輸入電壓3倍左右的電容器。
