【導讀】電阻元件接入電路可不分極性，但是肖特基二極管是有極性的，而且它必須正確安裝。肖特基二極管如果安裝不正確不僅會破壞它本身，就可能會破壞電路其他許多零件。因此，懂得辨別肖特基二極管引腳的方法顯得特別重要。
技術人員在檢查肖特基二極管的極性時，常常要用原理圖。圖8-23表示極管的簡圖符號。P型材料是-極管的陽極，“陽極”的意思表明吸收電子的端。N型材料是極管的陰極，“陰極”指的是釋放電子的端。注意:電子流是從陰極到陽極。

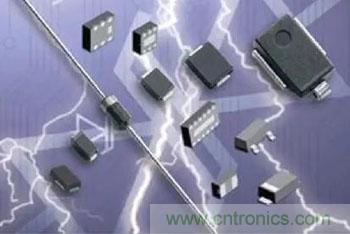

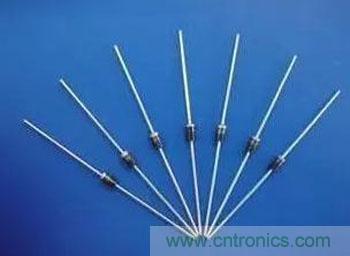

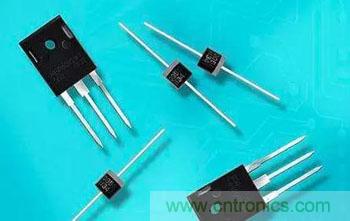

肖特基二極管有很多的封裝形式。圖8-24給出了一些例子，封裝的材料有塑料、玻璃、金屬、陶瓷、或這幾種的組合。使用的尺寸和外形不很多，一般來說，器件越大，額定電流越大。肖特基二極管的封裝常標明了陰極引腳。在陰極引腳邊通常都有一個或多個圓環，圖8-24中的DO-41封裝就是采用這種方法。有一些老的封裝形式使用一個斜坡或是一個+號來標明陰極端。

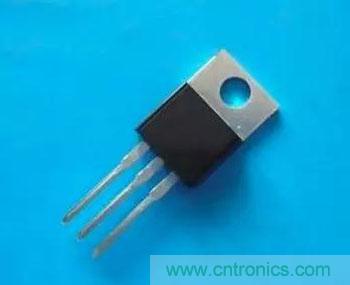

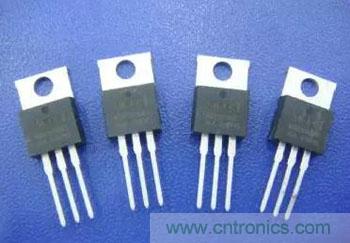

其它不同的封裝用不同的圖形表示。以辨認引腳，有少數幾種印上肖特基二極管符號。雖然看不見標記，但是圖8-24的194-05封裝用了這種方法。TO-220AC封裝有兩個陰極引腳，其中金屬片使兩個陽極連通。引腳和金屬片都可以用作肖特基二極管和電路連接端。而TO-220AB有兩個陽極引腳。由于它內部有二個肖特基二極管，陽極有不同的端，但是內部兩個陰極是連接在一起的。
制造商也常常會提供肖特基二極管正常極性方案和反極性方案。例如，在圖8-24中，257-01封裝的螺栓端在反極性方案中它是作為陽極。元件名稱后跟"R"表示了反極性方案。但是，元件名稱很少標到器件上。還有一個問題是制造商使用同一個封裝去安放不同的器件。在圖8-24中的TO-236AB、TO-220AB也常用來封裝三極管。換言之，并不是一直可以通過簡單的觀察元件外形就能夠識別元件和它們的引腳。你一定要用原理圖或其他可得到的資料。
由于肖特基二極管的封裝形式很容易混淆，技術人員通常使用三用表、數字多用表檢測肖特基二極管和它的引腳?，F(xiàn)在數字表已很普及，使用數字表測肖特基二極管很方便。使用數字表的肖特基二極管功能時，表的正極(紅筆)就是內部電源的正極，而負極(黑筆)就是內部電源的負極。圖8-25使用數字萬用表的肖特基二極管檢測功能,圖8-25(a)電表指示1，表示肖特基二極管反向偏置，即紅筆端是肖特基二極管的負極。圖8-25(b),數字表指示0.540V,表示該極管是正向偏置，它的導通電壓是0.54V,且左邊是正極。對肖特基二極管正反向各測一次如果兩次讀數一樣，該肖特基二極管就是壞的。另外，圖8-25測量表示該管是硅二極管,如果是鍺二極管，正向?qū)妷鹤x數應低于0.3V。
