【導讀】當產生聲音的聲源連續移動時，就會發生多普勒效應。隨著移動聲源的靠近，聲音似乎在頻率和音量上都在增加。隨著它的消失，聲音的頻率和音量也會逐漸下降。
本文介紹了運動傳感器電路的工作原理，來檢測目標物體的移動。
什么是多普勒效應
當產生聲音的聲源連續移動時，就會發生多普勒效應。隨著移動聲源的靠近，聲音似乎在頻率和音量上都在增加。隨著它的消失，聲音的頻率和音量也會逐漸下降。
如果聲源沒有移動，但是您走向音源或遠離音源，您同樣會感受到多普勒效應帶來的效果。
運動檢測器電路通過使用多普勒效應來檢測指定區域內的運動來工作。
高頻（15至25 kHz）聲音發射器對準指定區域，并且檢測聲音的換能器放置在聲源旁邊，面向與發射器換能器相同的路徑。
只要目標區域內沒有發生聲源的移動，反射的聲音和透射的聲音往往具有完全相同的頻率。
但是，目標的任何類型的移動都會導致較小的頻率變化，該頻率變化會被接收器快速檢測到并顯示在所連接的顯示單元上。
電路如何運作

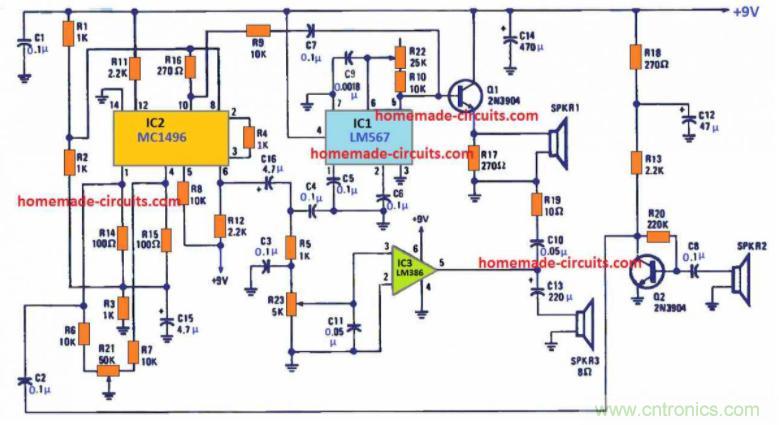

SPKR1和SPKR2是27Ω揚聲器，SPKR3可以是小型8Ω揚聲器，耳機或交流電壓表
參考上面的電路圖，IC1（567鎖相環）的設置類似于可調振蕩器，其輸出頻率范圍為15至25 kHz。電位器R22用于調整振蕩器的輸出頻率。
IC1的輸出由晶體管Q1緩沖并施加到換能器BZ1。反射的聲頻由第二換能器BZ2捕獲，并與電路的接收器一起配置并應用于Q2的基極。
通過Q2的輸出在引腳1處施加到IC2（類似于雙平衡混頻器連接）。另一個聲音信號（從IC1的輸出中提取）在引腳10處發送到IC2。
電阻R21（50k電位器）的使用類似于載波平衡控制，該電阻值可調節以確保振蕩器的信號不會泄漏到其引腳6的芯片IC2的混頻器輸出中。
混頻器在IC2的引腳6上的輸出通過低通濾波器施加在IC3的輸入上（該輸入圍繞IC LM 386低壓音頻功率放大器構建）。
利用合適的揚聲器或耳機可以有效檢查IC3的輸出。
電位器R23用作音量控制。
如何測試和設置
實際上，對于這種多普勒運動傳感器電路，沒有特別需要注意的事項。事實是，電路可以簡單地在一塊Veroboard上構建。
而且，如果您在一個PCB上構建此單元（確保將所有組件的引線都保持盡可能小），則可以快速獲得所需的結果。
建議您在結構布局中盡可能使接收器的輸入和發射器的輸出電路相互隔離，并為所有指示的IC使用插座。
通過將兩個換能器BZ1 / BZ2（SPKR1 / SPKR2）放置在大約4英寸的距離處，以相同的方向聚焦并且遠離任何附近物體的位置開始測試。
將可變電阻器R21，R22和R23調整到中心點，然后接通電路的電源。
如果發現發送器的輸出通過轉換器后是可被人耳聽見的，則說明振蕩器的頻率可能已經被固定得很低了。在這種情況下，您可以微調R22，直到無法再收聽該頻率為止。
接下來，調整R21，直到在BZ1（SPKR1）上獲得穩定的輸出。
