【導讀】本文將從頻率寄存器(frequency register)、遲延寄存器(defer register)和命令序列(command sequence)為各位小伙伴詳細說明如何將AD9832/AD9835器件的輸出編程為5 MHz！
頻率寄存器

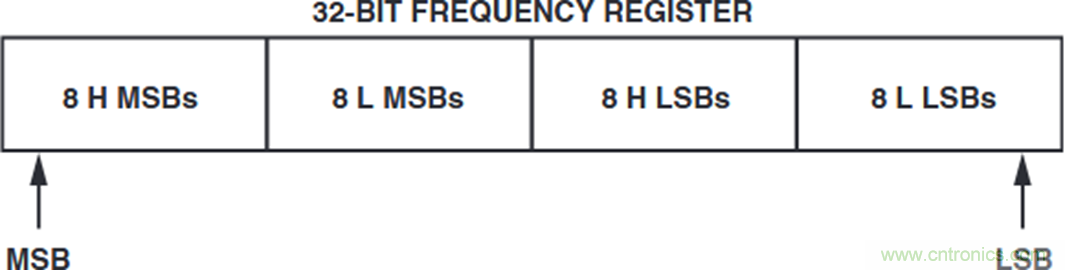

AD9832含有一個32位頻率寄存器。該寄存器如下所示，分解為4個字節。由于AD9832在任一命令中僅接受8位數據，為了完全編程32位寄存器，用戶必須輸入4條命令，每條命令僅傳送8位數據。
出于尋址目的，該32位寄存器按以下方式分解：16 MSB定義為8個高位(H)和8個低位(L)。類似地，16 LSB采用相同的尋址方案，8個高位(H)和8個低位(L)。
頻率字
頻率字為32位，由用戶輸入至頻率寄存器。該頻率字決定輸出頻率，其依據是所需輸出頻率與參考時鐘頻率之比。在以下示例中，參考時鐘為25 MHz。所需輸出為5 MHz，因此，頻率字的計算公式為：
(5/25) × (0xFFFFFFFF) = 0x33333333
遲延寄存器

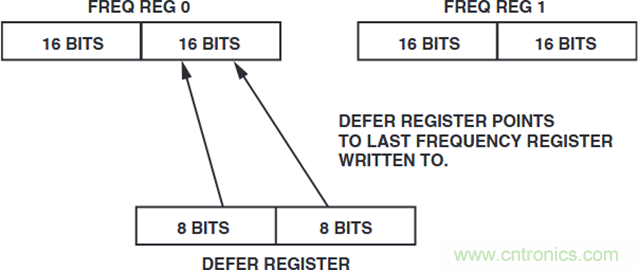

遲延寄存器(帶寬16位)充當被寫入的最后一個寄存器的緩沖寄存器。遲延寄存器通過兩次寫操作寫入。前8位將保留(遲延)于寄存器中，直到寫入下8位。當全部16位均寫入寄存器時，頻率寄存器將被更新。遲延寄存器始終指向上次被寫入的地址。
由于遲延寄存器保存著上次被寫入的16位數據，并且仍然指向上次被尋址的頻率寄存器，因此，可通過一次寫操作更新低8位或高8位。該操作被稱為直寫，實際上為正常寫序列的最后部分。
請注意，如果用戶希望寫入到任何其他寄存器，則必須執行如上所示的完整寫序列。

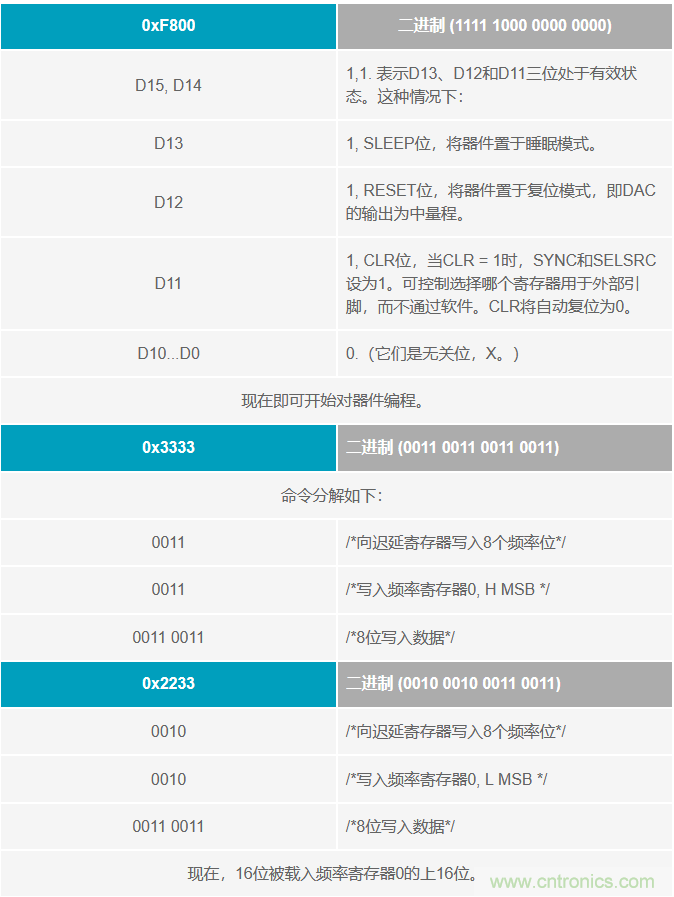

5 MHz程序的全部命令序列
0xF800 二進制 (1111 1000 0000 0000)
0x3333 二進制 (0011 0011 0011 0011)
0x2233 二進制 (0010 0010 0011 0011)
0x3133 二進制 (0011 0001 0011 0011)
0x2033 二進制 (0010 0000 0011 0011)
0xC000 二進制 (1100 0000 0000 0000)

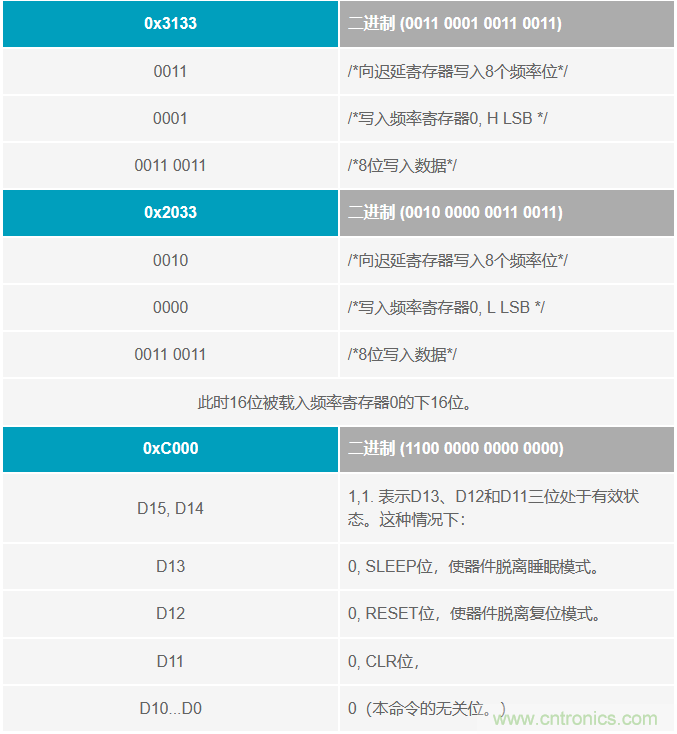

命令序列說明
考慮到本文需要，16位SPI字將采用以下尋址方式：
D15, D14, D13, ..., D2, D1, D0
現在，5 MHz將出現于輸出引腳上。FSELECT引腳必須拉至GND，以選擇頻率寄存器0。
AD9835
AD9835是一款數控振蕩器，在單個CMOS芯片內集成了一個相位累加器、一個COS查找表以及一個10位數模轉換器，提供相位調制和頻率調制兩種調制能力。最高支持50 MHz時鐘速率。頻率控制精度可達40億分之一。調制通過串行接口載入寄存器來實現。用戶可使用一個關斷位在不用時關斷AD9835，將功耗降低至1.75 mW。
● 5 V電源
● 50 MHz速度
● 片內COS查找表
● 片內10位DAC
● 串行載入
● 關斷選項
● 溫度范圍：−40°C至+85°C
● 200 mW功耗
● 16引腳TSSOP封裝
