【導讀】近日，小米科技發布了一款售價99元的智能設備——“小米藍牙音頻接收器”，一上線小米商城之后，便賣斷了貨。這個看上去很像小米藍牙耳機的音頻接收器為何會成為如小米MIX2手機一樣被搶購一空的神器呢？小編分享一篇拆解，帶大家從內部找找答案。
TiinLab，創立于2002年，從技術研發到設計生產，全程MIT（Made in Taiwan）手工打造。

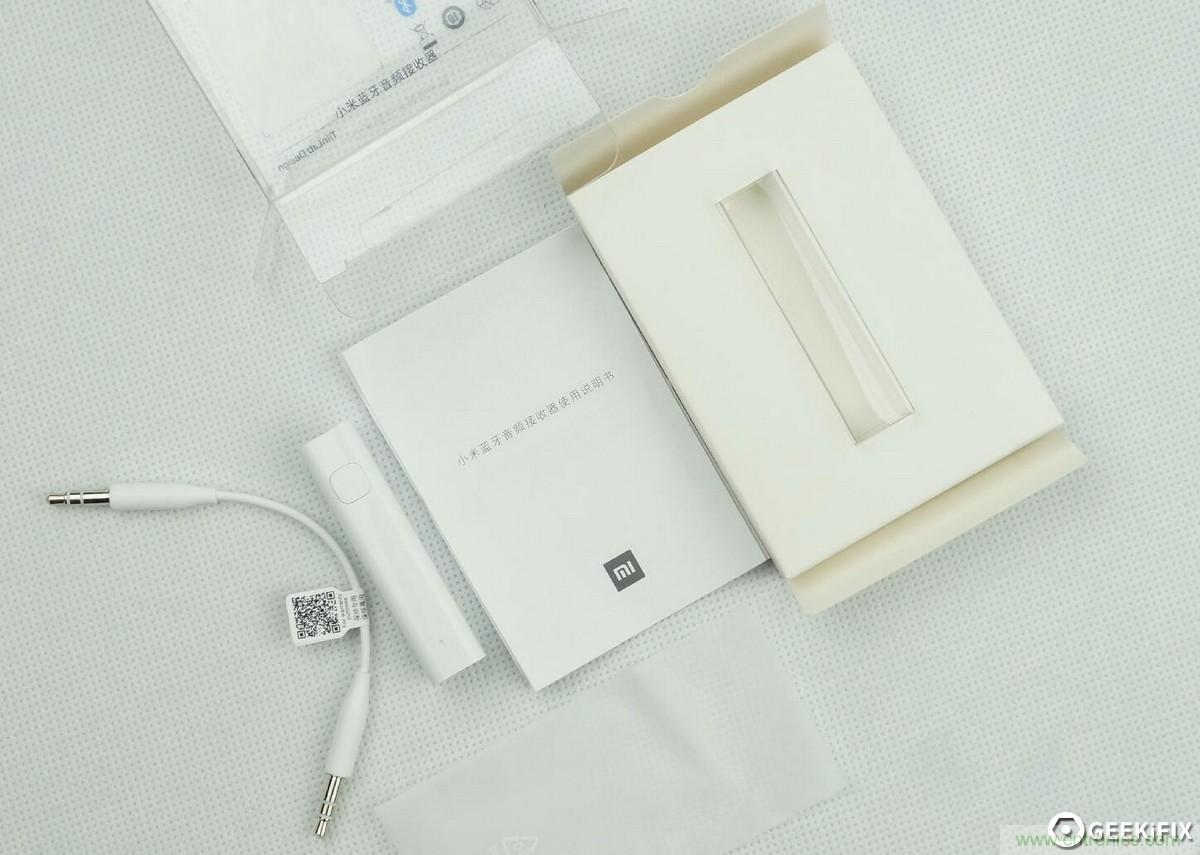

包裝盒內所有物品。

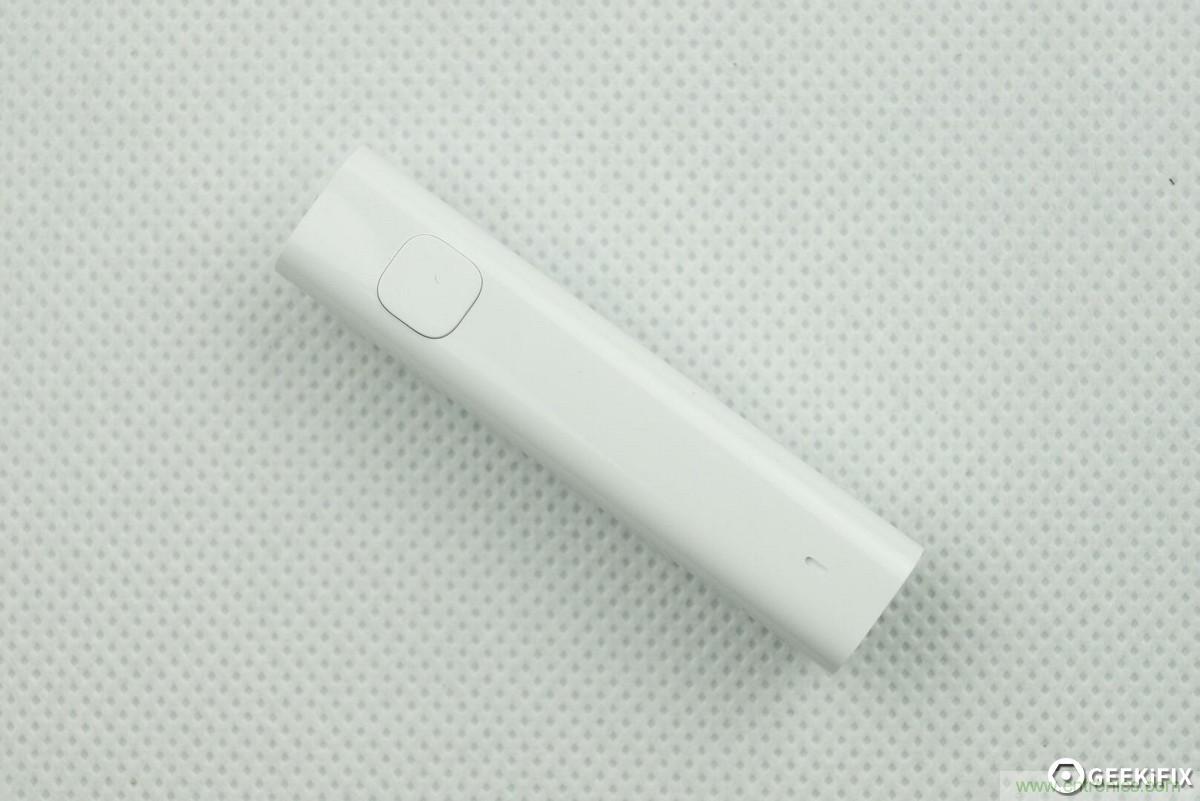

藍牙接收器身材纖細，單從外觀來看會誤以為是普通的單聲道藍牙耳機。機身上放方形按鍵為多功能按鍵，通過按鍵長短與次數切換開/關機、連接、接聽來電、音樂播放功能，機身下方為工作狀態指示燈。

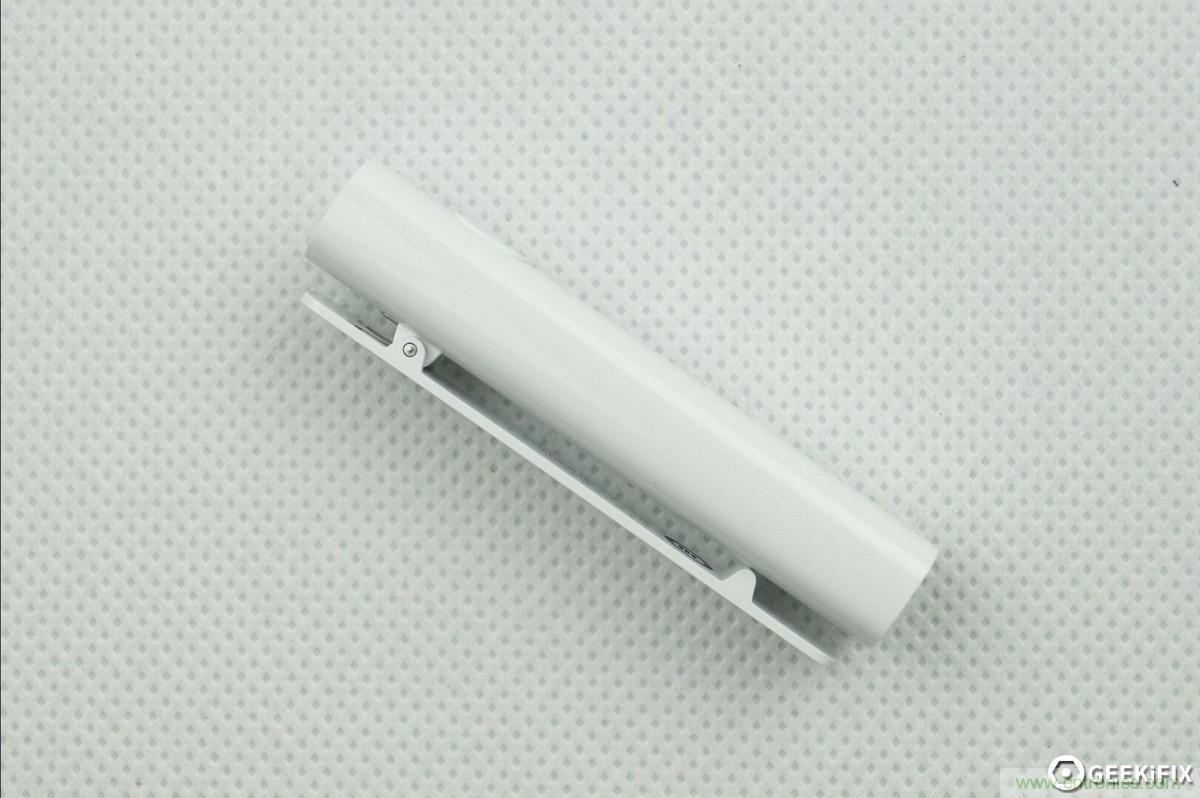

一體式金屬背夾。

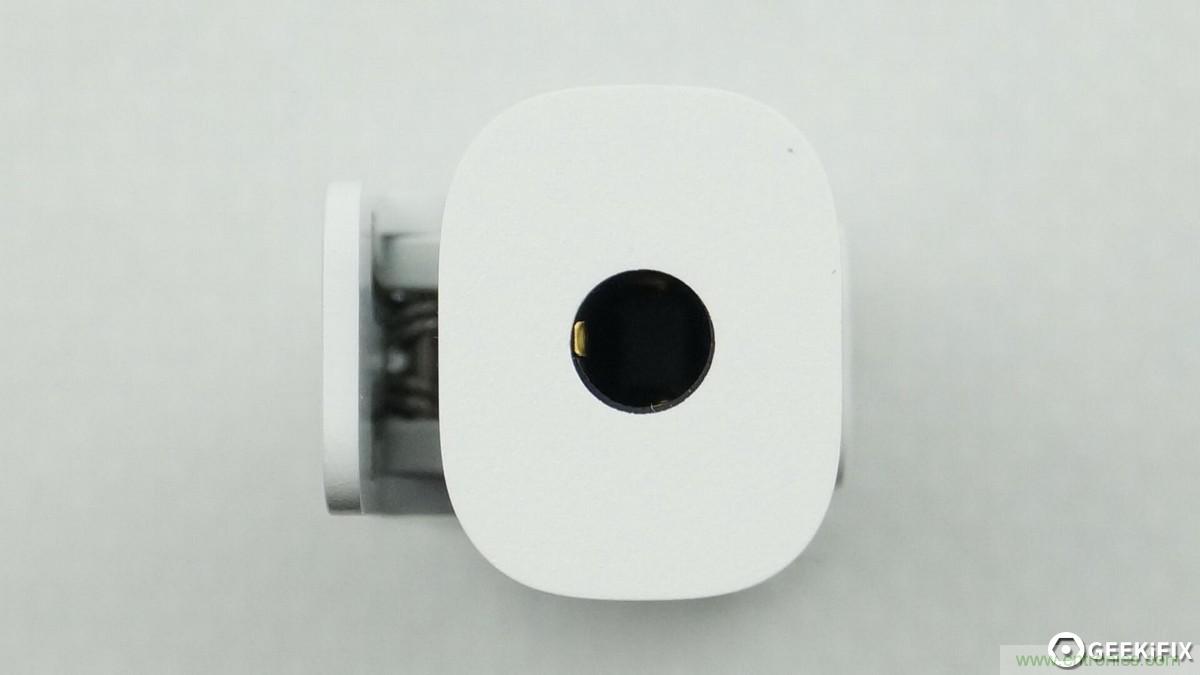

3.5mm規格插座，支持 3 段 3.5mm 插頭立體聲耳機；支持 4 段 3.5mm 插頭國標及美標通話耳機（OMTP/CTIA 自動識別切換）幾乎兼容市面絕大部分音頻設備。

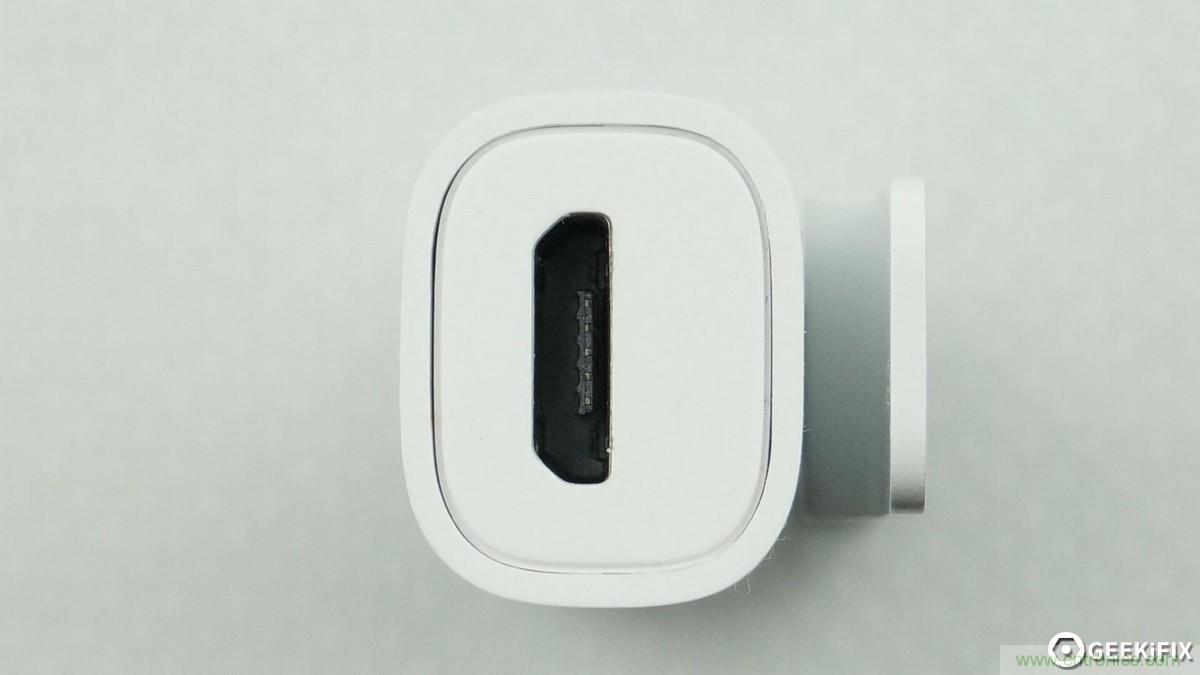

MicroUSB充電接口。

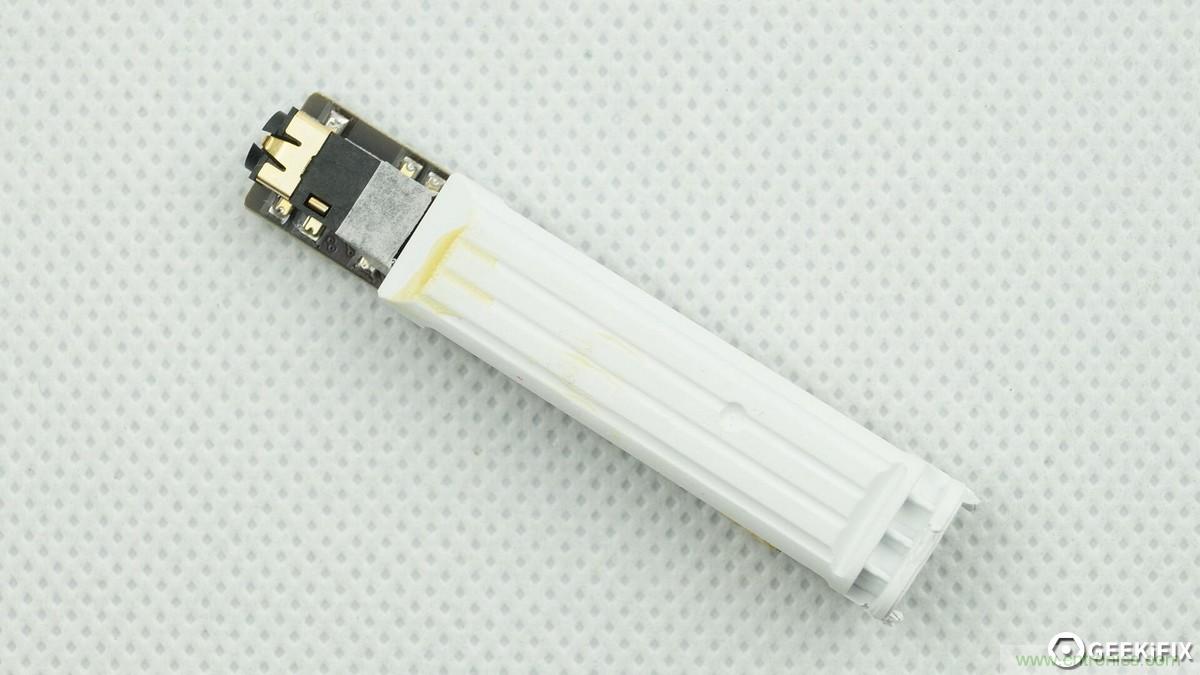

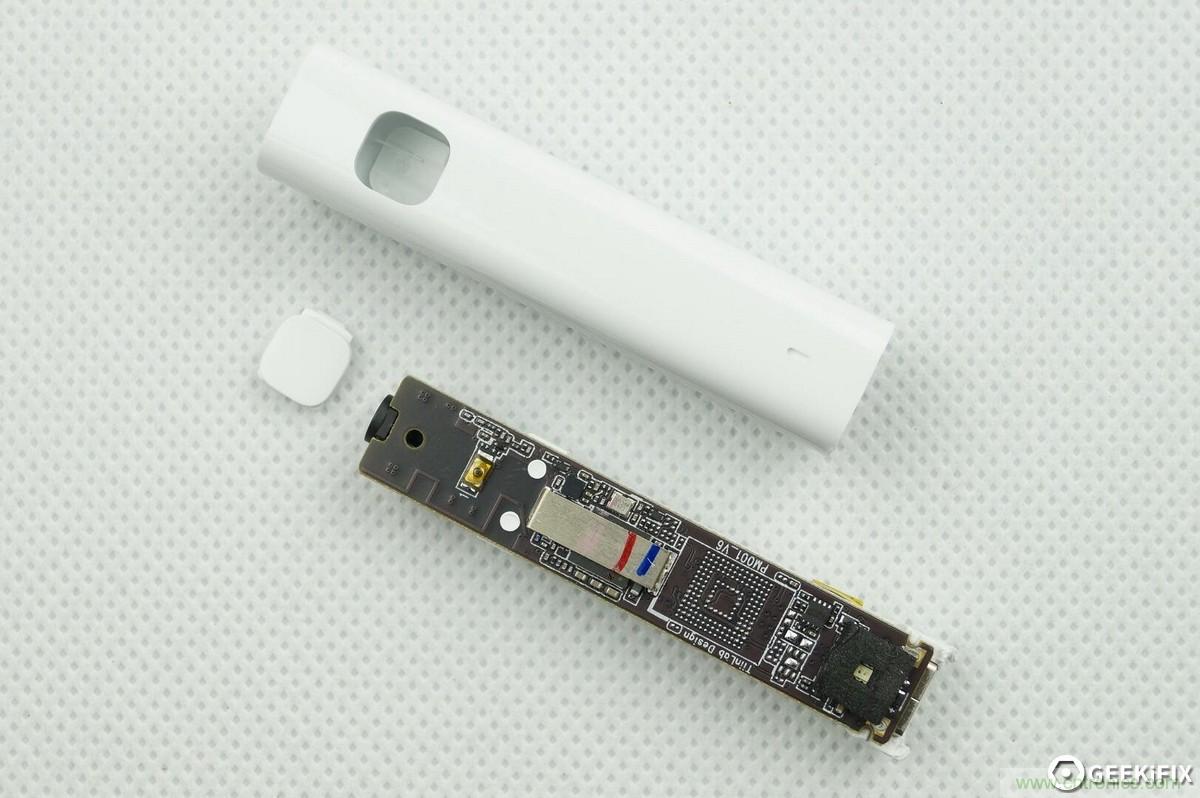

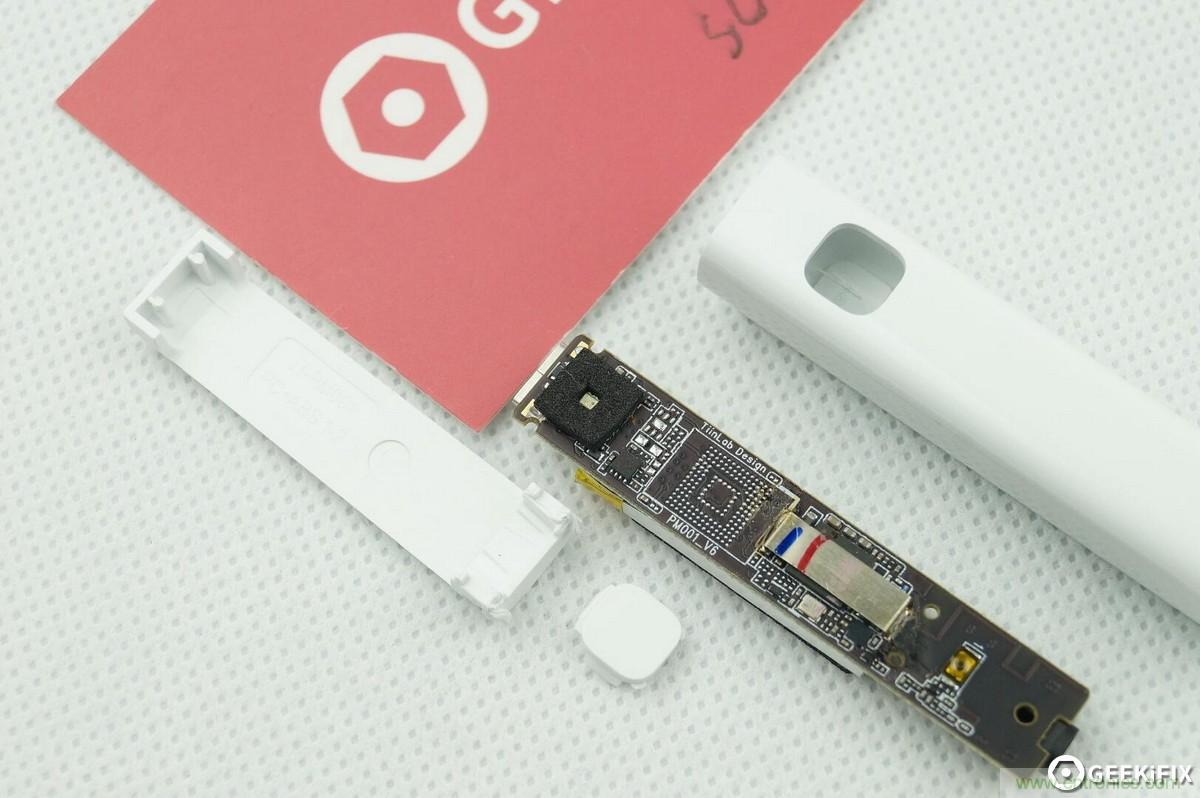

拆機需要從MicroUSB插座部分下手，撬出插座面板即可抽出整塊主板。這里需要注意的是插座面板與主板支撐架是一體的，用力不當就會損壞面板。

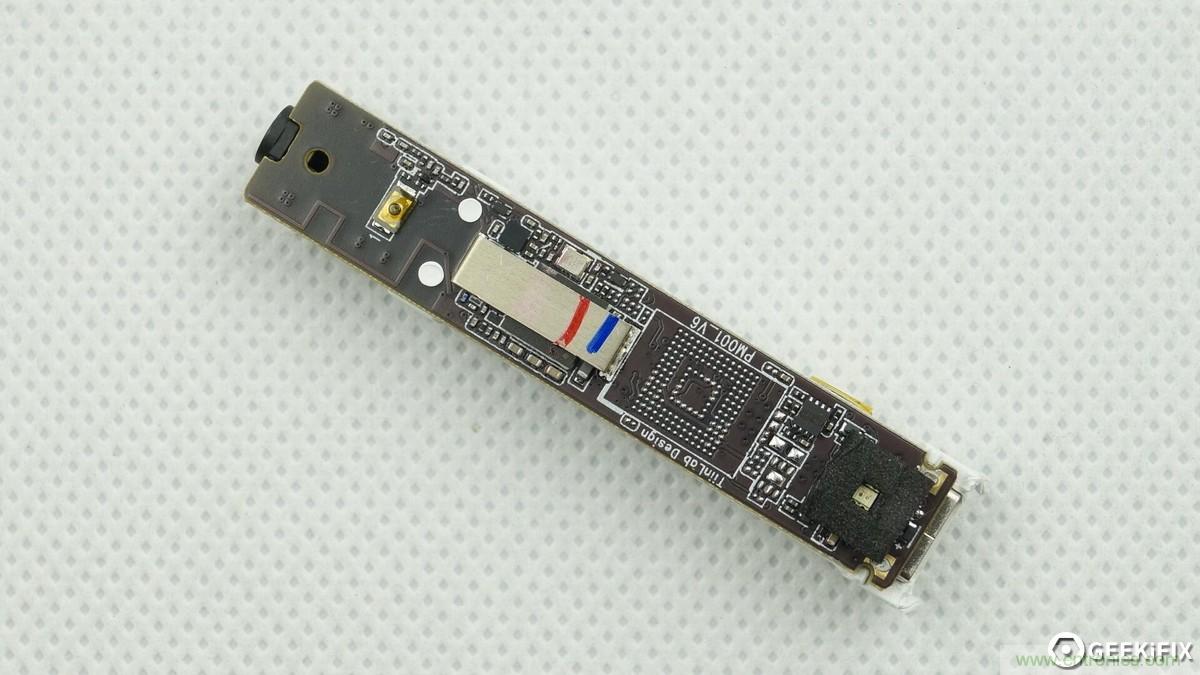

主板正反面。
主板側面。

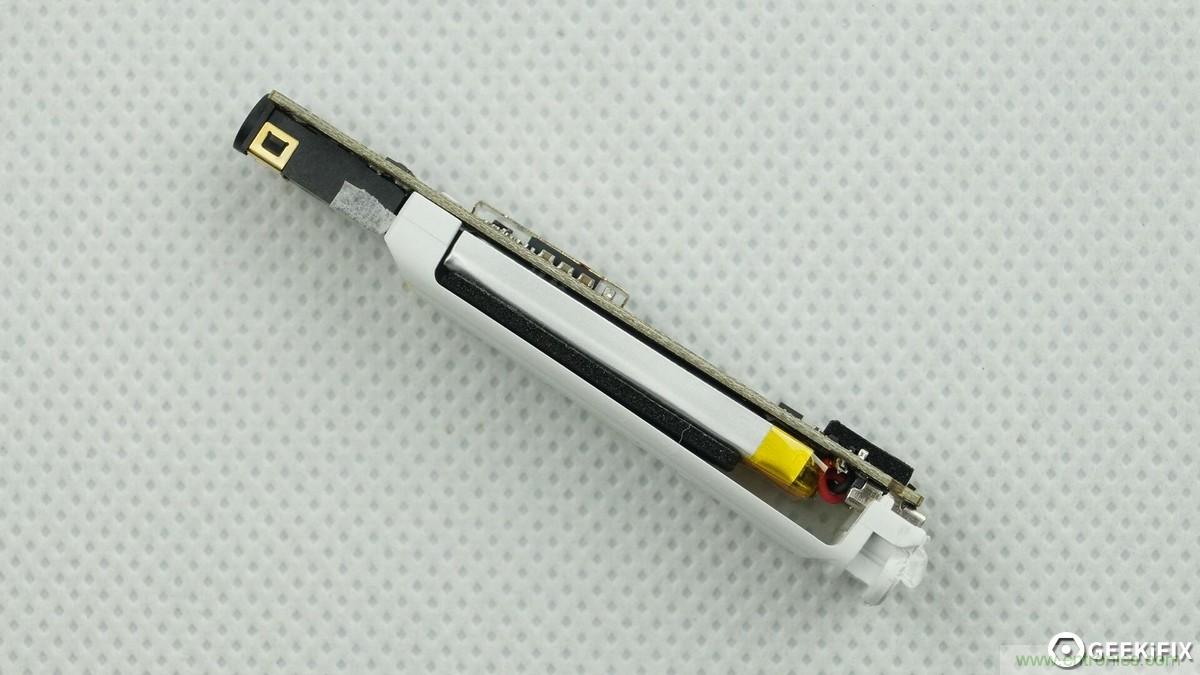

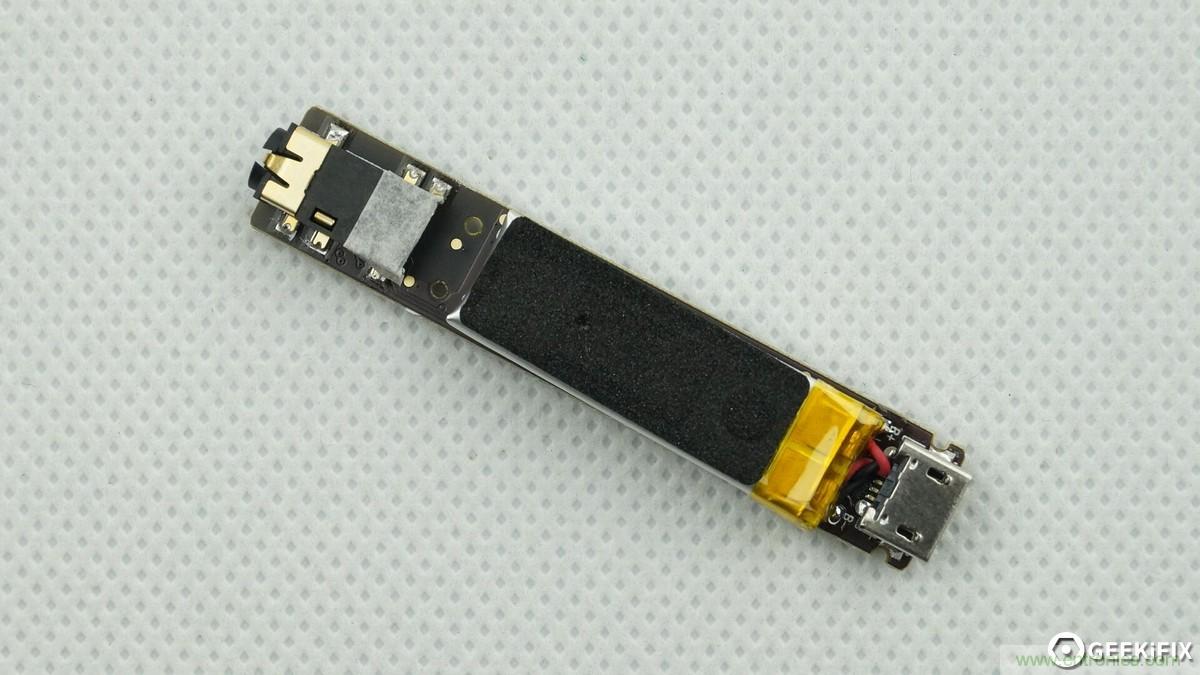

電池與支撐架之間有一層緩震泡棉。

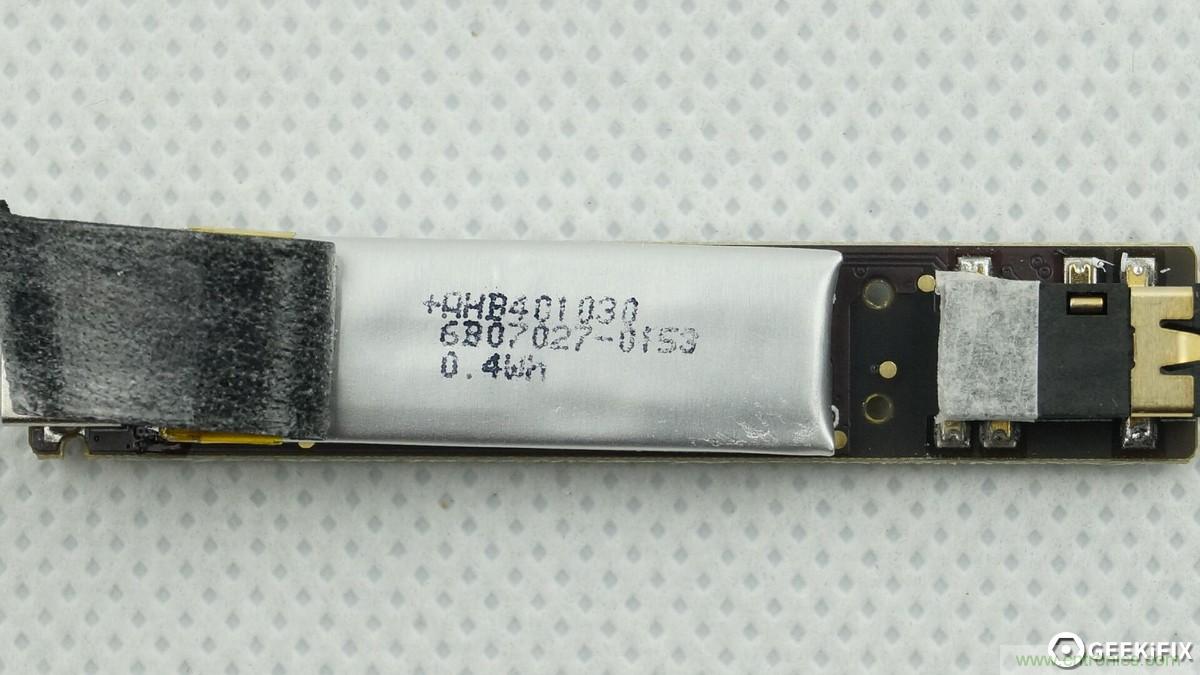

電池型號規格：AHB401030聚合物電芯 3.7V/97mAh/0.4Wh。電芯配有獨立的保護板。

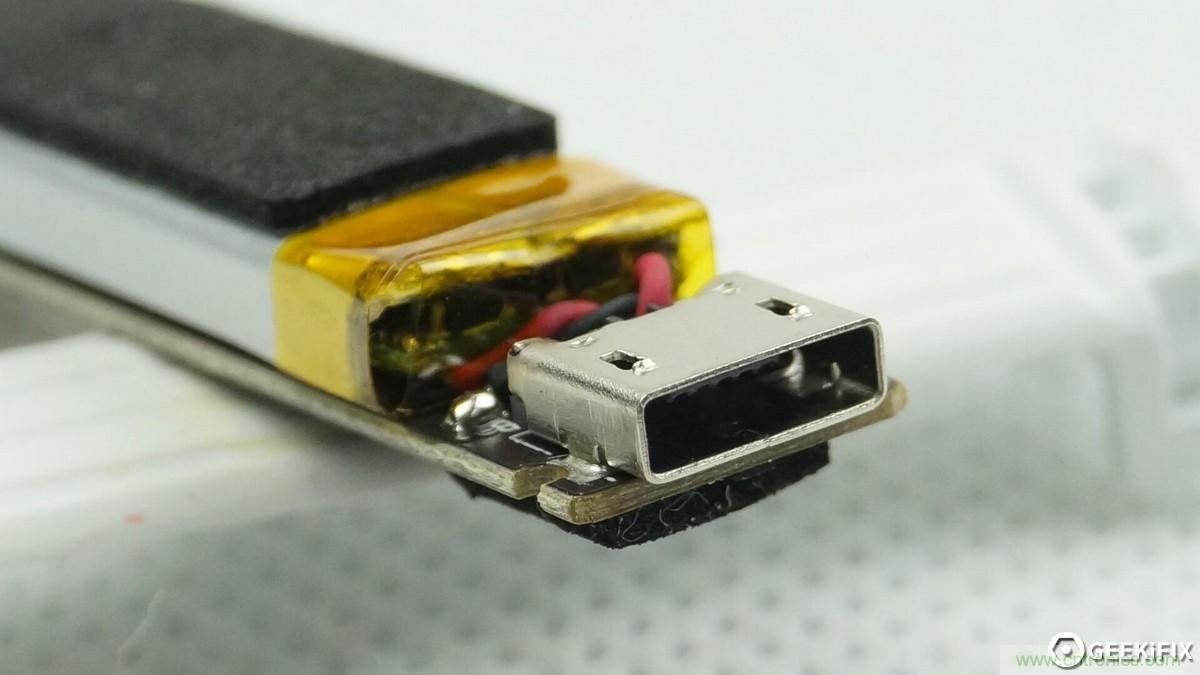

MicroUSB-A插座磁鐵不吸。
MicroUSB-A插座外形與早期諾基亞手機的一樣。

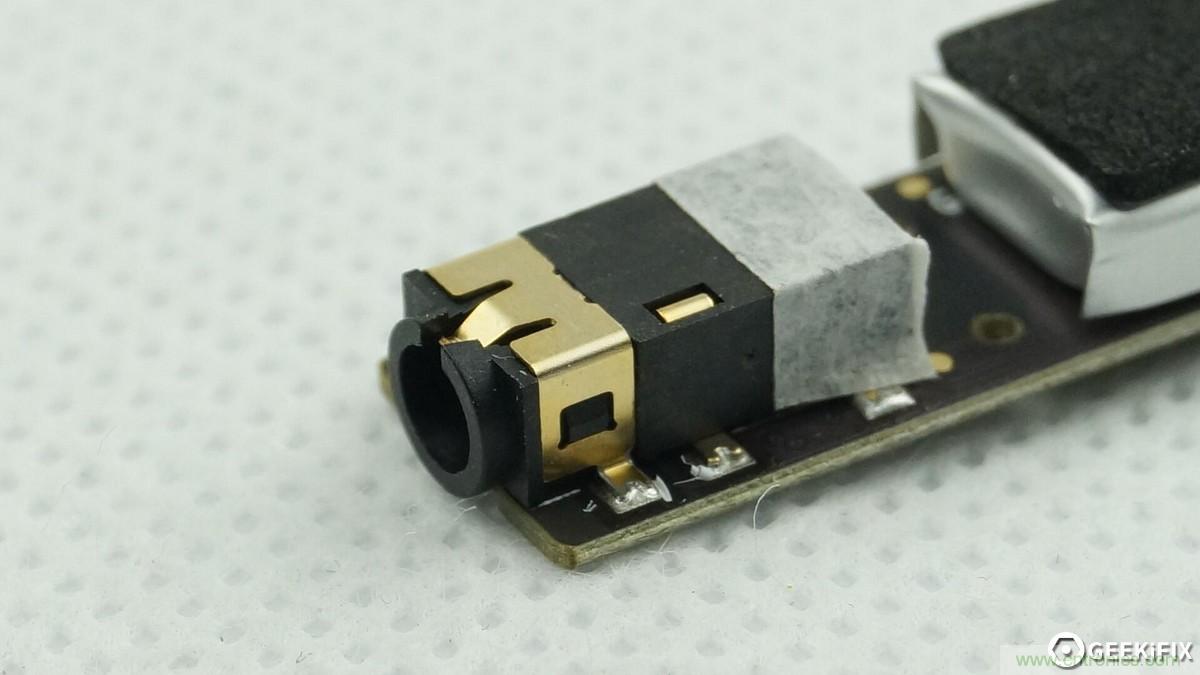

3.5mm耳機/音箱連接線插座。

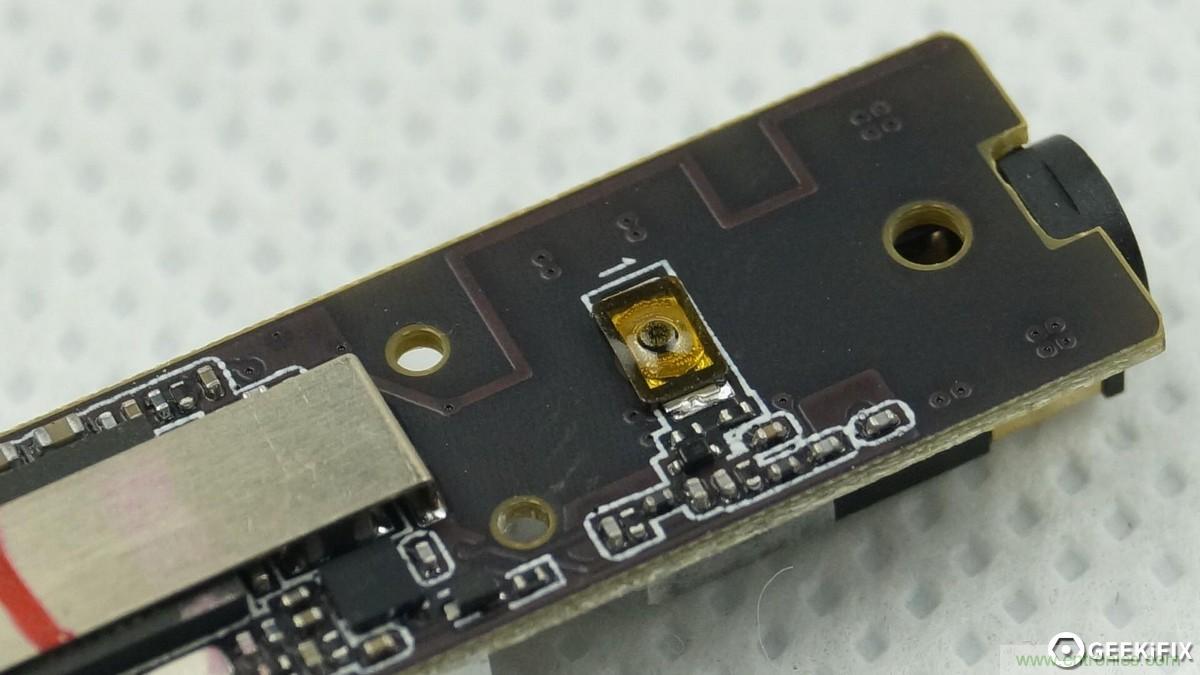

開關鍵的微動開關，上方是與PCB一體的藍牙天線。

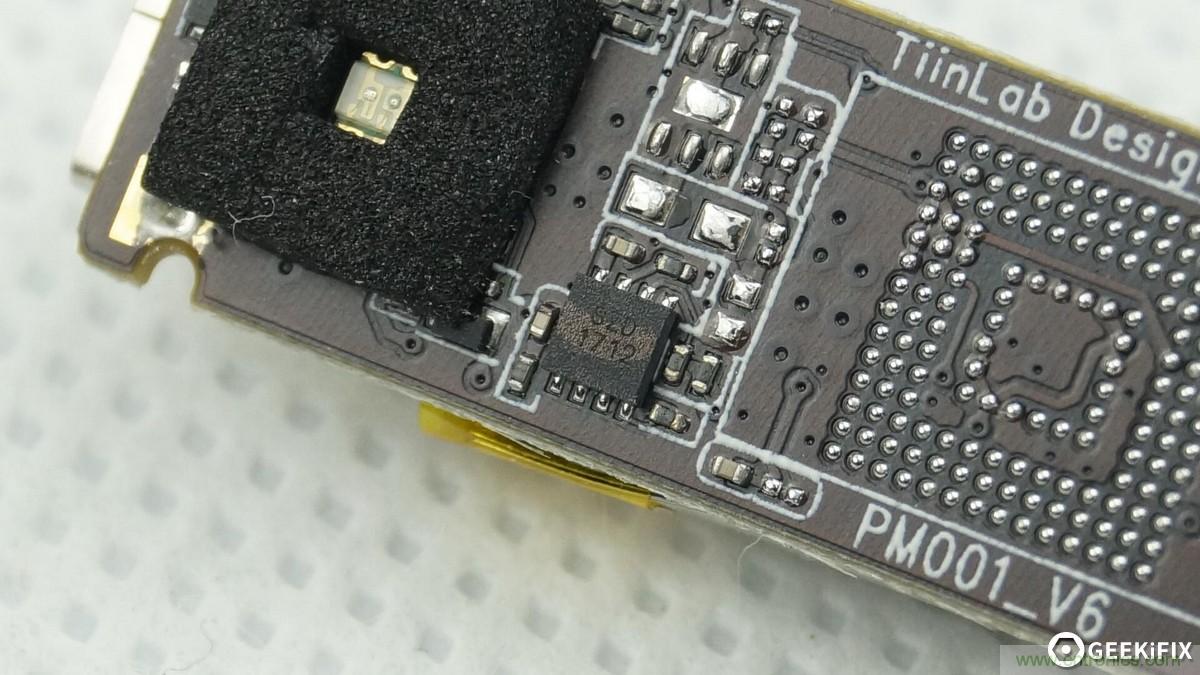

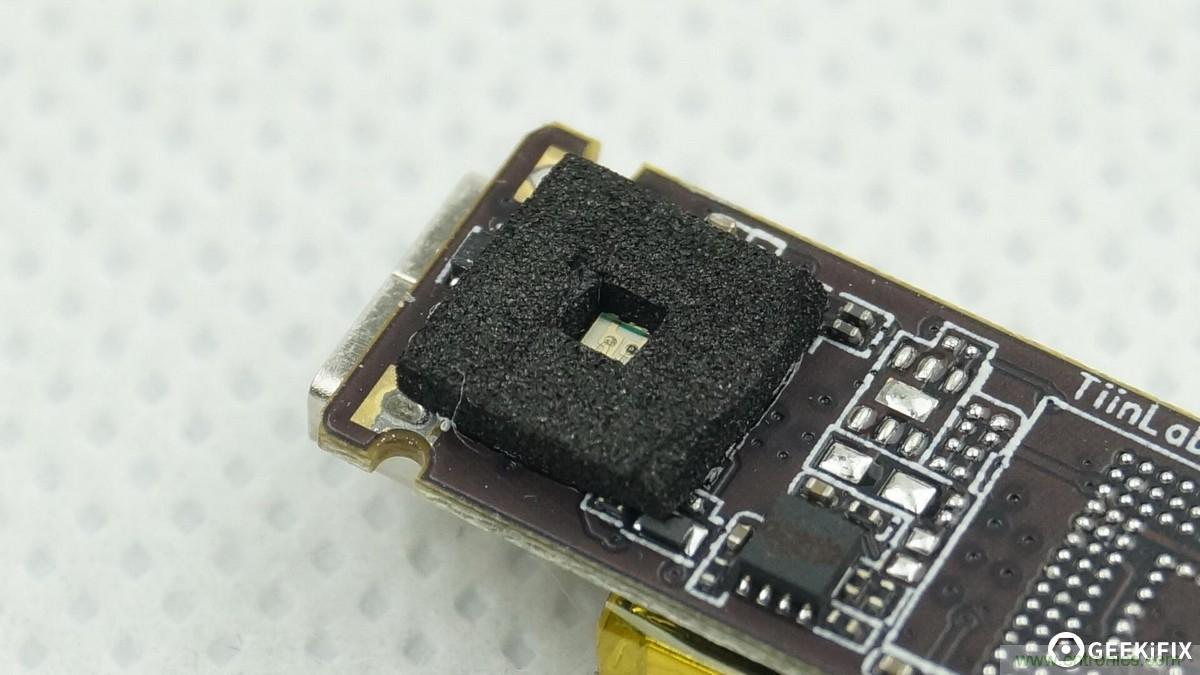

四周環繞遮光棉的雙色LED工作指示燈。

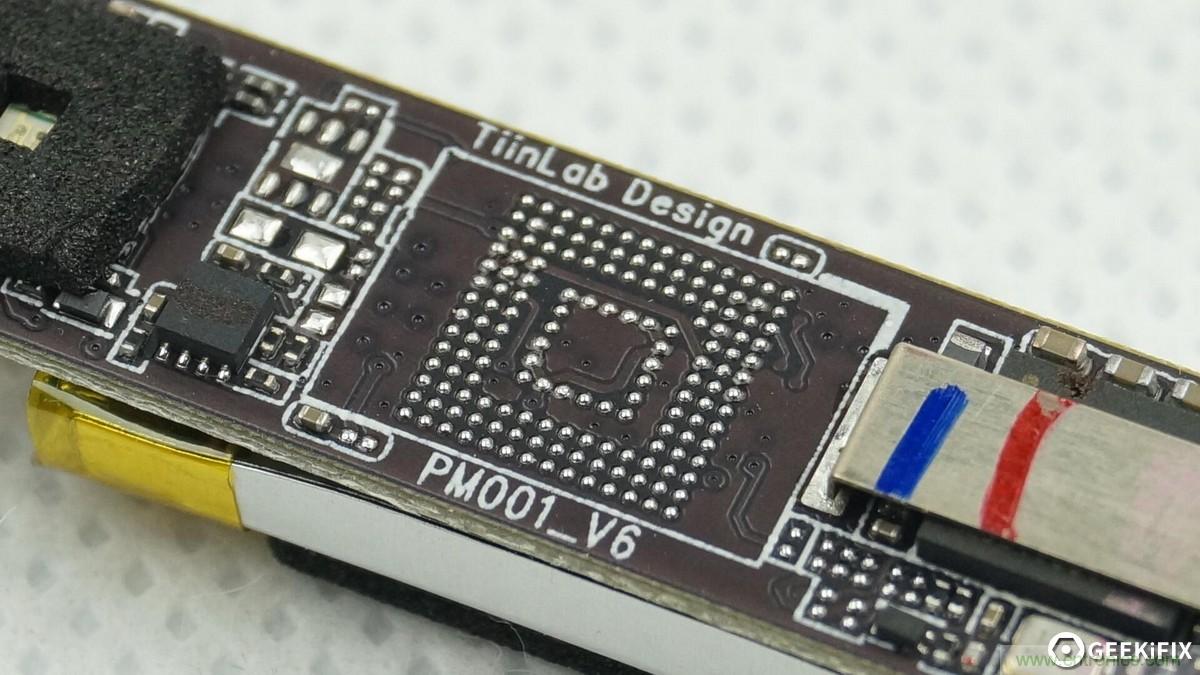

這里還有一空焊位，從面積大小與錫球數量來判斷這個IC的功能或者說性能也該很吸引人，這應該是小米為了推出音頻藍牙接收器增強版做鋪墊。

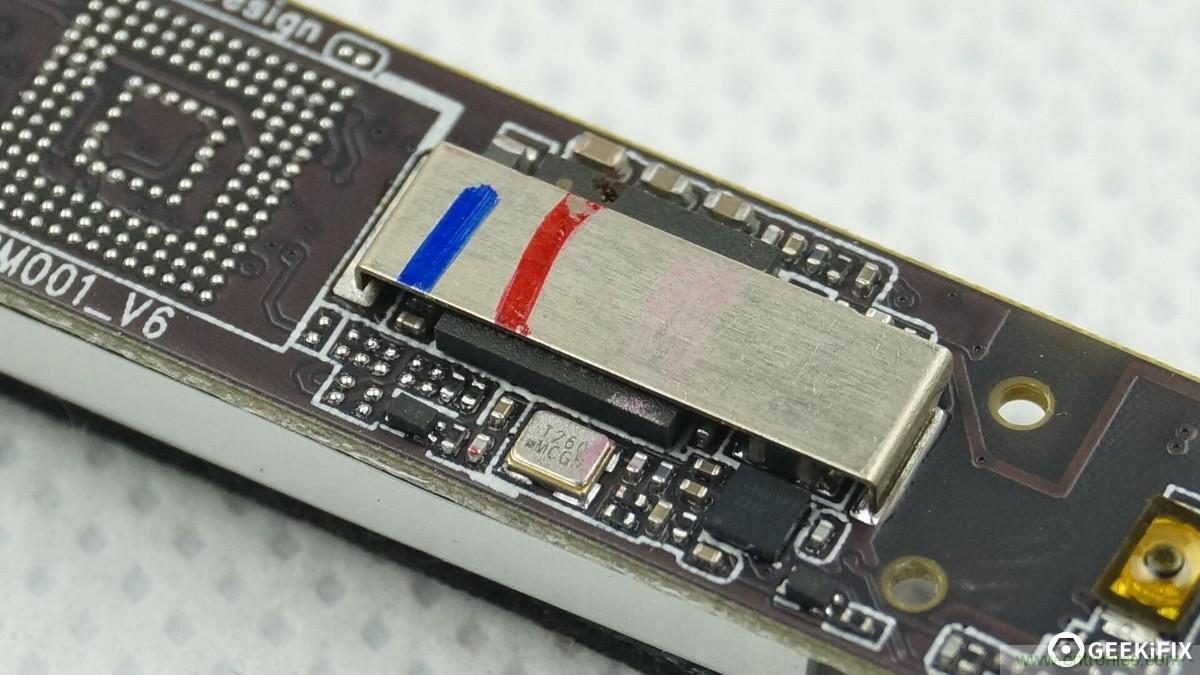

非全封閉式金屬屏蔽罩，下方就是音頻接收器的主控。
絲印為SZD1712的IC。

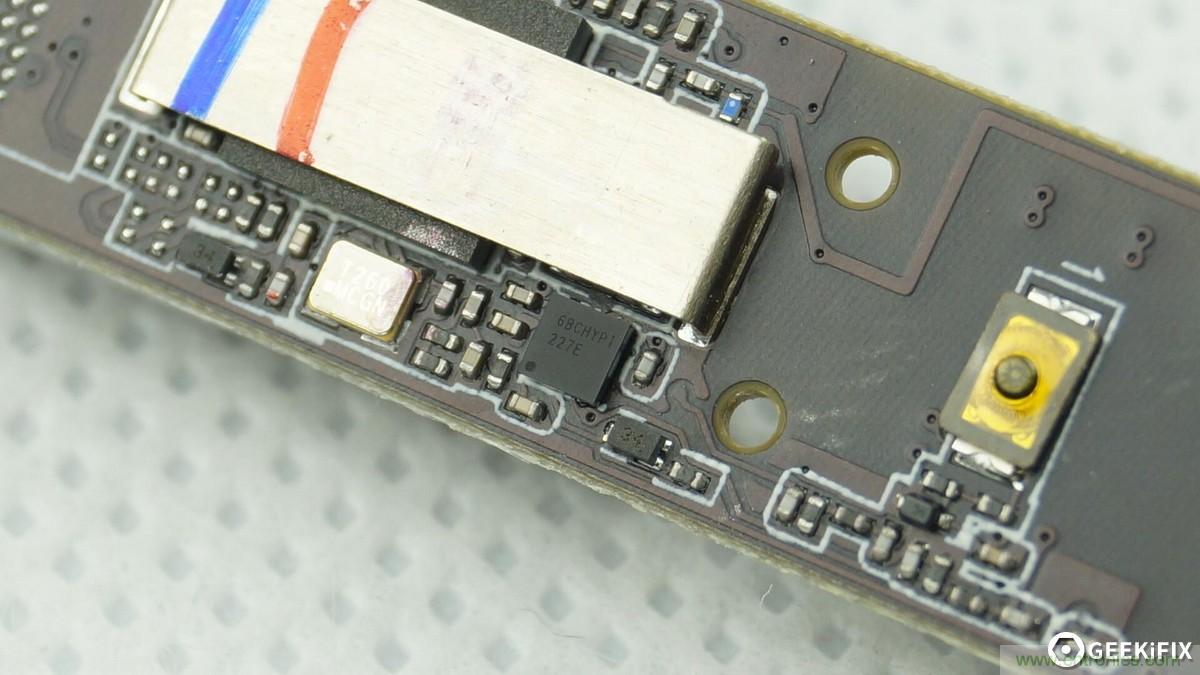

絲印為6BCHYP1的IC。

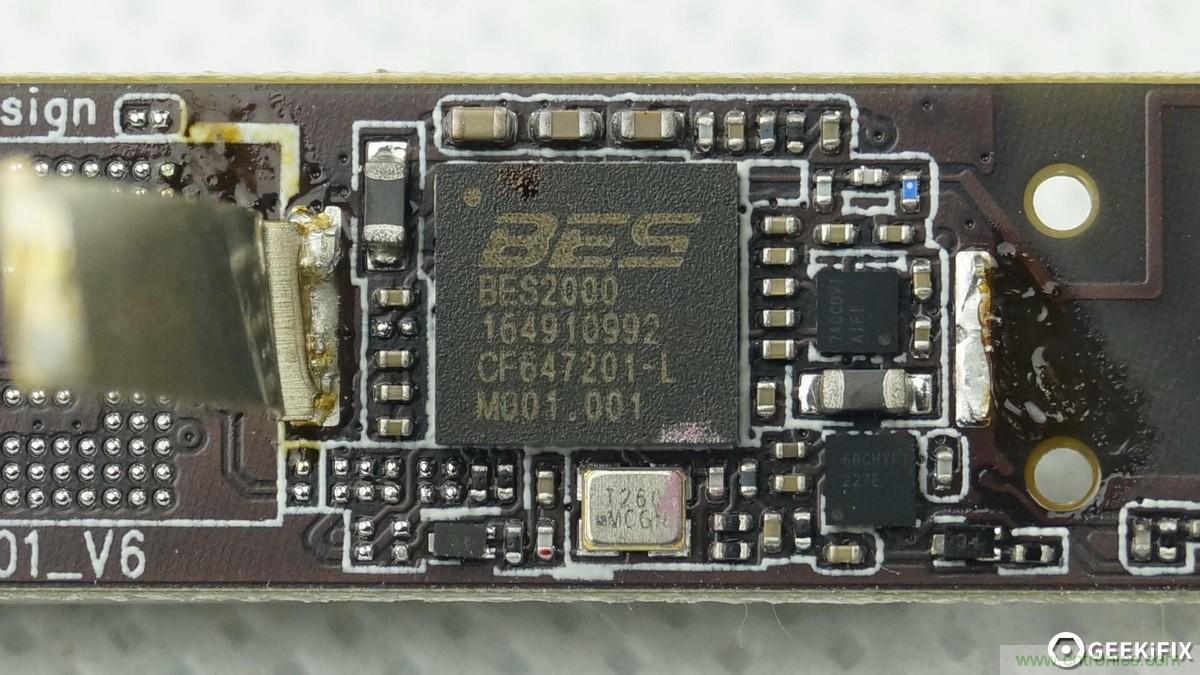

來自恒玄科技(上海)有限公司 藍牙雙模音頻單芯片/BES2000，支持藍牙 4.2 傳輸技術。
全家福。
（來源：geekifix）
