解析多種陶瓷電容器的區別

發布時間:2018-09-06 責任編輯:lina

【導讀】說到電容,各種各樣的叫法會讓人頭暈?zāi)垦?,薄膜電容,陶瓷電容,安?guī)Y電容,高壓電容等等,其實高壓陶瓷電容也有多種叫法,比如旁路電容,去耦電容,濾波電容,儲能電容等等,其實無論如何稱呼,它的原理都是一樣的,即利用對交流信號呈現低阻抗的特性,這一點可以通過電容的等效阻抗公式看出來:Xcap=1/2лfC,工作頻率越高,電容值越大則電容的阻抗越小。

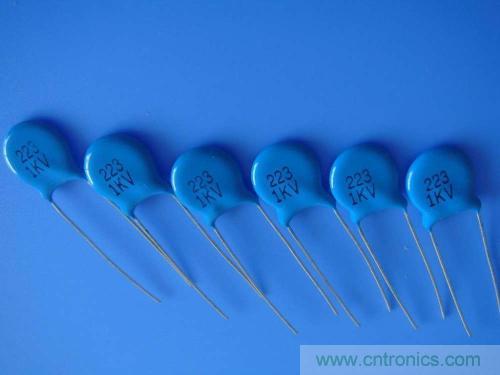

解析多種陶瓷電容器的區別

說到電容,各種各樣的叫法會讓人頭暈?zāi)垦#∧る娙?,陶瓷電容,安?guī)Y電容,高壓電容等等,其實高壓陶瓷電容也有多種叫法,比如旁路電容,去耦電容,濾波電容,儲能電容等等,其實無論如何稱呼,它的原理都是一樣的,即利用對交流信號呈現低阻抗的特性,這一點可以通過電容的等效阻抗公式看出來:Xcap=1/2лfC,工作頻率越高,電容值越大則電容的阻抗越小。

在電路中,如果安規電容起的主要作用是給交流信號提供低阻抗的通路,就稱為旁路電容;如果主要是為了增加電源和地的交流耦合,減少交流信號對電源的影響,就可以稱為去耦電容;如果用于濾波電路中,那么又可以稱為濾波電容;除此以外,對于直流電壓,陶瓷電容器還可作為電路儲能,利用沖放電起到電池的作用。而實際情況中,往往電容的作用是多方面的,我們大可不必花太多的心思考慮如何定義。

去耦電容就是起到一個電池的作用,滿足驅動電路電流的變化,避免相互間的耦合干擾。去耦和旁路都可以看作濾波。去耦電容相當于電池,避免由于電流的突變而使電壓下降,相當于濾紋波。具體容值可以根據電流的大小、期望的紋波大小、作用時間的大小來計算。去耦電容一般都很大,對更高頻率的噪聲,基本無效。

旁路電容就是針對高頻來的,也就是利用了電容的頻率阻抗特性。電容一般都可以看成一個RLC串聯模型。在某個頻率,會發生諧振,此時電容的阻抗就等于其ESR。如果看電容的頻率阻抗曲線圖,就會發現一般都是一個V形的曲線。具體曲線與電容的介質有關,所以選擇旁路電容還要考慮電容的介質,一個比較保險的方法就是多并幾個電容。

在電子電路中,去耦電容和旁路電容都是起到抗干擾的作用,電容所處的位置不同,稱呼就不一樣了。對于同一個電路來說,旁路電容是把輸入信號中的高頻噪聲作為濾除對象,把前級攜帶的高頻雜波濾除,而去耦(decoupling)電容也稱退耦電容,是把輸出信號的干擾作為濾除對象??蓪⒒煊懈哳l電流和低頻電流的交流信號中的高頻成分旁路濾掉的電容,稱做“旁路電容”。
