【導讀】電容決定式是：C=εS/4πkd，定義式是：C=Q/U，還有有一個它的特性隔直通交， 這也是大多數人對電容的理解吧，雖然知道電容是什么，但是具體起什么作用很少人能清楚。直到工作之后，做了幾個電子研發的項目，才對電容的作用有了更深一步的了解。

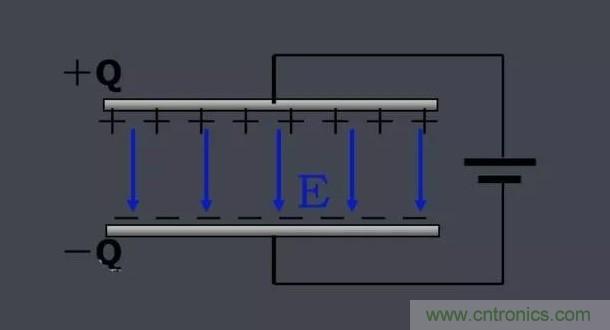

最開始學習電容實在高中時期，當時對電容的理解就是：是由兩塊金屬電極之間夾一層絕緣電介質構成。電容決定式是：C=εS/4πkd，定義式是：C=Q/U，還有有一個它的特性隔直通交， 這也是大多數人對電容的理解吧，雖然知道電容是什么，但是具體起什么作用很少人能清楚。直到工作之后，做了幾個電子研發的項目，才對電容的作用有了更深一步的了解。
電容的作用
電容的主要作用包括濾波、耦合、諧振、旁路、定時、負載、積分、微分，下面來說一說電容是怎么實現這些作用的。
濾波
濾波電容即電解電容，正負極不能反接，都說濾波電容，那么到底濾掉的是什么波呢？

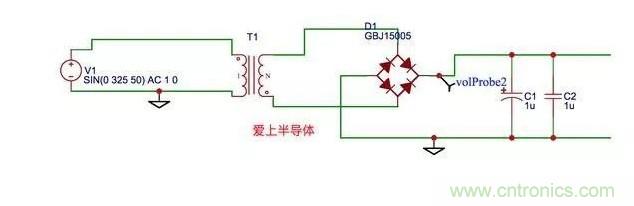

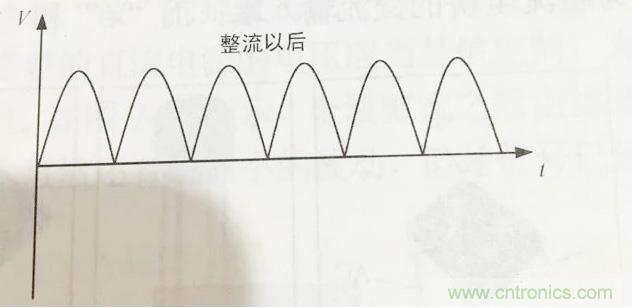

如上圖所示，經過整流橋之后的波形如下所示
經過濾波電容之后的波形如下圖所示，它的作用是把類似sin波形的電壓，穩定在一定值之內，電容的容量越大，波形越平滑，它的作用好似一個水桶，把水管里面流動的水流先收集起來，然后再通過水桶流出去，這樣流出去的水流的流速會相對平緩，這就是所謂的濾波。如果覺得波形不夠平滑，可以在后面加一個穩壓管進行穩壓，這樣出來的波形會更加的平滑，濾波電容多應用在電路的電源部分。
旁路、耦合
旁路電容和耦合電容的作用其實都是一樣的，作用都是濾除高頻信號，不一樣的是他們所處在電路中的位置不一樣，旁路電容所濾除的是輸入信號的高頻，而耦合電容濾除的是輸出信號的高頻。雖然說濾波電容也進行了濾波，但是對于高頻信號，濾波電容是無能為力的，這時候需要在電路中并聯一個適當?shù)呐月坊蝰詈想娙荩尭哳l交流電通過此電容流向地，以確保后續電路無高頻信號，至于選擇多大的旁路電容，要做到具體電路，具體分析。
負載電容

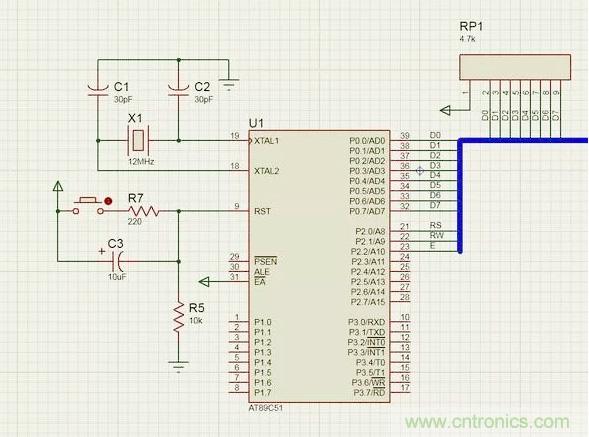

相信大家對負載電容很熟悉，下圖中與晶振X1所并聯的電容C1和C2就是負載電容，更換負載電容的容值可以調整晶振的頻率，負載電容的容值很小，一般只有幾十pf（1pF=10^-12F）,常用的容值有22pF、30pF、50pF、100pF。這個負載電容的容值單片機官方一般都會給出，不需要我們?nèi)ド罹俊?/div>
列舉了一些最常用的電容的作用，如有紕漏之處，在下不吝嗇教，對于一些電容的高級作用，譬如積分、微分，要想學好還得靠大家之后不懈的努力，希望這篇文章能給大家?guī)韼椭?/div>
