PCB通孔中的PTH NPTH的區別

發布時間:2023-02-03 責任編輯:lina

【導讀】可以觀察到電路板中有著許多大大小小的空洞,會發現是許多密密麻麻的小孔,每個孔洞都是有其目的而被設計出來的。 這些孔洞大體上可以分成 PTH(Plating Through Hole, 電鍍通孔)及 NPTH(Non Plating Through Hole, 非電鍍通孔)兩種,這里說「通孔」是因為這種孔真的就是從電路板的一面貫穿到另外一面,其實電路板內除了通孔外,還有其他不是貫穿電路板的孔,

可以觀察到電路板中有著許多大大小小的空洞,會發現是許多密密麻麻的小孔,每個孔洞都是有其目的而被設計出來的。 這些孔洞大體上可以分成 PTH(Plating Through Hole, 電鍍通孔)及 NPTH(Non Plating Through Hole, 非電鍍通孔)兩種,這里說「通孔」是因為這種孔真的就是從電路板的一面貫穿到另外一面,其實電路板內除了通孔外,還有其他不是貫穿電路板的孔。


PCB名詞解釋:通孔、盲孔、埋孔。


1、如何區分PTH與NPTH這兩種通孔?

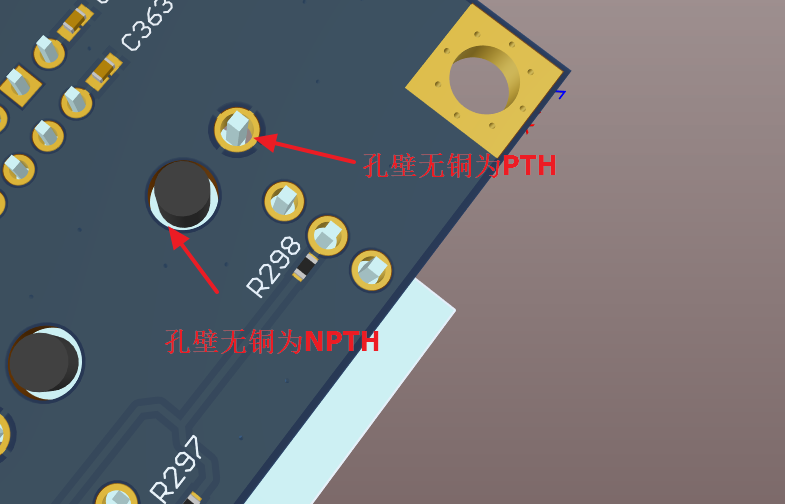

看看孔壁有沒有亮亮的電鍍痕跡就可以判斷了,有電鍍痕跡的孔就是PTH,沒有電鍍痕跡的孔就是NPTH。如下圖所示:


PCB通孔中的PTH NPTH的區別


2、NPTH有何用途?

發現NPTH的孔徑通常會比PTH來得大,因為NPTH絕大部分是用來作為鎖螺絲用的,有的則是用于安裝一些連結外面的連接器固定用。另外也有些會在板邊用作測試治具的定位。

3、 PTH有何用途?以及Via又是什么?

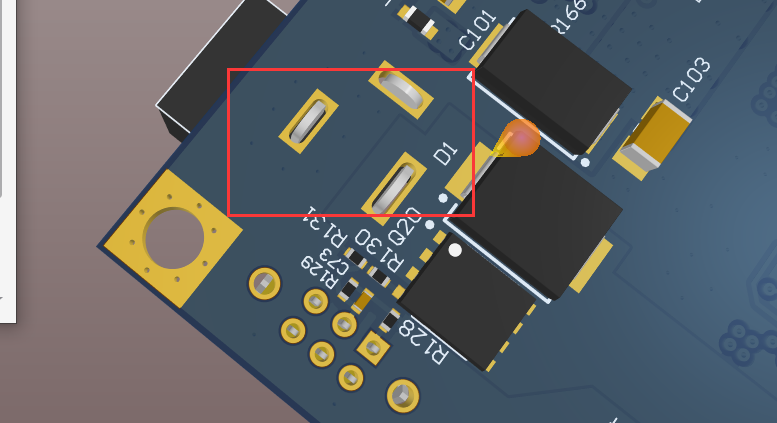

一般在電路板的PTH孔有兩種用途,一種是用來焊接傳統DIP零件腳用的,這些孔的孔徑必須比零件的焊接腳直徑來得大一些,這樣才能把零件插到孔中。


PCB通孔中的PTH NPTH的區別

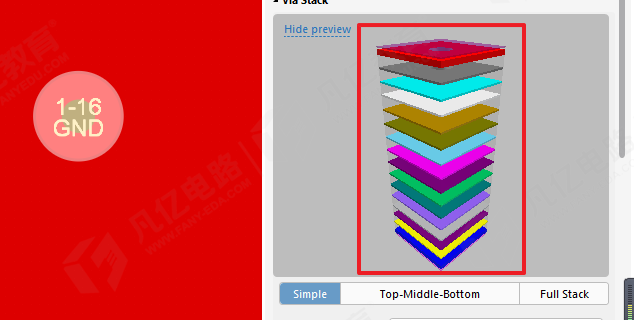

另一種比較小的PTH,通常稱其為via(導通孔),是用來連接及導通電路板(PCB)的兩層或多層之間的銅箔線路用的,因為PCB是由許多的銅箔層堆迭累積而成,每一層銅箔(copper)之間都會再鋪了一層絕緣層,也就是說銅箔層彼此之間不能互通,其訊號的連接就是靠via,所以中文才會稱其為「導通孔」。Via因為從外面完全看不到有孔的存在。因為via的目的在導通不同層的銅箔,需要電鍍才能導通,所以via也是PTH的一種。


PCB通孔中的PTH NPTH的區別


文章來源:凡億PCB
