了解高壓分立Si MOSFET (≥ 2 kV)

發布時間:2023-10-08 責任編輯:lina

【導讀】Littelfuse擁有廣泛的產品系列、具有競爭力的產品性能和先進的技術,在高壓(HV)分立Si MOSFET市場具有領導地位,特別是在1700V以上產品,包括電壓阻斷能力高達4700V的器件,能夠支持客戶開發需求嚴苛的應用。


Littelfuse擁有廣泛的產品系列、具有競爭力的產品性能和先進的技術,在高壓(HV)分立Si MOSFET市場具有領導地位,特別是在1700V以上產品,包括電壓阻斷能力高達4700V的器件,能夠支持客戶開發需求嚴苛的應用。

Littelfuse提供廣泛的分立HV硅(Si) MOSFET產品系列,具有較低的損耗、更好的雪崩特性以及高可靠性,用于日益重要的分立功率半導體器件。本文重點介紹Littelfuse提供的≥2 kVHV分立硅MOSFET器件。

Littelfuse分立HV Si MOSFET產品系列

HV MOSFET器件是激光和X射線發生系統、HV電源、脈沖電源等應用的最佳解決方案,尤其適合中壓電機驅動、光伏(PV)逆變器、高壓柔性直流輸電(HVDC)、機車牽引和不間斷電源(UPS)中的輔助電源。

Littelfuse獨特且廣泛的分立HV硅MOSFET產品系列能夠承受高雪崩能量,從2000V至4700V,專門設計用于需要極高阻斷電壓的快速開關電源應用。這些n溝道分立HV MOSFET可以采用標準封裝和獨特封裝供貨,額定電流范圍從200 mA到6 A,功率耗散能力范圍從78W到960 W。

對比使用串聯低壓(LV) MOSFET方案,使用Littelfuse高壓分立Si MOSFET在實施HV設計方面具有多項主要優勢,如圖1所示。


了解高壓分立Si MOSFET (≥ 2 kV)

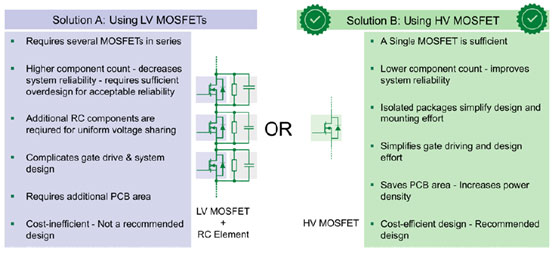

圖1:與低壓MOSFET相比,利用Littelfuse的HV Si MOSFET構建HV設計的主要優勢


由于HV分立Si MOSFET的導通電阻具有正溫度系數,因此適用于并聯。與采用串聯的低電壓MOSFET方法相比,這些HV分立器件提供了高可靠以及更佳的成本解決方案。

封裝——獨特的HV封裝和專有絕緣封裝

在高電壓和高功率應用中,功率器件的散熱至關重要,而器件封裝會極大地影響功率器件的熱性能。Littelfuse提供獨特HV封裝和專有絕緣封裝,具有多種優勢。IXYS-Littelfuse開發的獨特HV封裝和專有ISOPLUS?封裝能解決HV應用中的絕緣和熱管理等關鍵問題。


了解高壓分立Si MOSFET (≥ 2 kV)

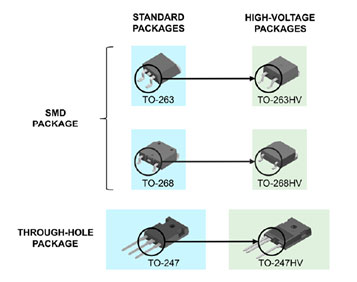

圖2:Littelfuse HV封裝與標準封裝之間的差異。


Littelfuse的≥2 kV高壓分立Si MOSFET采用的獨特HV封裝,例如:

- 用于表面貼裝器件(SMD)的TO-263HV和TO-268HV封裝,以及
- 用于通孔技術(THT)PCB的TO-247HV和PLUS247HV封裝

Littelfuse HV封裝擁有的一項重要優勢,就是更長的爬電距離。在TO-263HV和TO-268HV封裝中去除了中間的漏極引腳,在TO-247HV封裝中增大了漏極和源極引腳之間的距離,從而增加了爬電距離。與標準封裝相比,TO-263HV和TO-268HV引線到引線爬電距離大約增加了一倍,分別達到4.2 mm和9.5 mm,這有助于客戶在HV應用中減少可能出現的電弧狀況。

電氣絕緣是HV應用中的另一個關鍵。 Littelfuse專有絕緣分立ISOPLUS?封裝是實現HV設計的絕佳選擇。如圖3所示,設計采用DCB結構,而不是通常的銅引線框架,Si晶圓焊接在上面。


了解高壓分立Si MOSFET (≥ 2 kV)
圖3:Littelfuse絕緣分立封裝橫截面顯示DCB基底


與帶有外部絕緣片的非絕緣封裝相比,Littelfuse絕緣式封裝結點至散熱片路徑的整體熱阻RthJH較低,從而改善了熱性能。此外,這些絕緣式封裝中芯片和散熱器之間的耦合電容較低,有助于改善EMI。DCB用于散熱,且具有較高的電氣絕緣能力,在2500 VRMS下持續時間長達60秒,能在最終裝配中省去外部散熱片和附加絕緣安裝步驟,從而節省成本。

ISOPLUS i4-PAC?和ISOPLUS i5-PAC? (ISOPLUS264?)封裝中的HV分立Si MOSFET顯示具有上述優良特性。Littelfuse HV分立Si MOSFET提供標準封裝、HV封裝和專有絕緣封裝。


了解高壓分立Si MOSFET (≥ 2 kV)

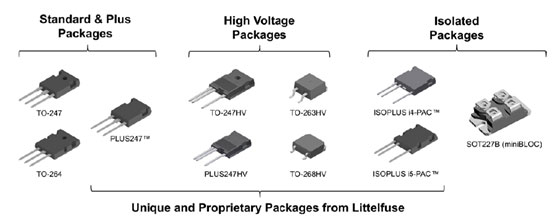

圖4:Littelfuse為HV分立Si MOSFET提供標準封裝、HV封裝和專有絕緣封裝


應用

Littelfuse公司HV分立Si MOSFET適合HVDC高壓柔性直流輸電、電動汽車(EV)充電器、太陽能逆變器、中壓驅動器、UPS和HV電池應用中之HV AUX電源。

輔助(AUX)電源的輸入通常是電源轉換器的HV直流母線電壓。HV反激式電路的固有要求是具有極高阻斷電壓等級的功率器件,以承受來自變壓器次邊的反射電壓。

圖5 a)HV輔助電源是較大系統的子系統,為柵極驅動單元、測量和監測系統以及其他安全關鍵功能供電,通常情況下需要小于100W的輸出功率和5至48V輸出電壓。因此,圖5 b)所示的反激式電路較廣泛使用。


了解高壓分立Si MOSFET (≥ 2 kV)

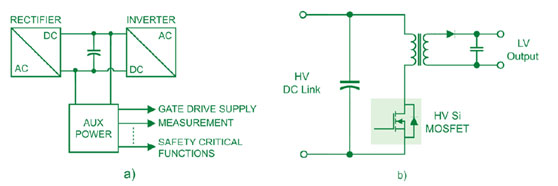

圖5:a)帶有輔助電源之逆變器簡圖 b)通常用于HV AUX電源的反激式拓?fù)?/p>


Littelfuse HV 分立Si MOSFET的另一個應用是脈沖電源。脈沖電源用于不同的應用中,例如醫療診斷和病患治療的基于超聲波診斷成像、高能量密度等離子體發生器、強電子束輻射、大功率微波、醫療設備、食品巴氏殺菌、水處理和臭氧生成等等。

脈沖電源包含在幾分之一秒內快速釋放儲存的能量。圖6 b) 的簡圖是脈沖電源應用示例,這些脈沖電源應用利用HV MOSFET在短時間內將能量從HV DC輸入電容轉移到負載。


了解高壓分立Si MOSFET (≥ 2 kV)

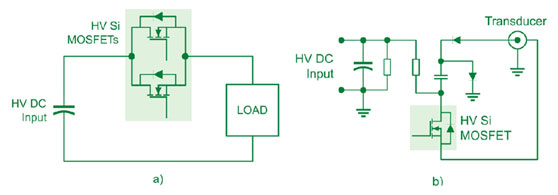

圖6:a) 脈沖電源應用簡圖 b) 脈沖電源應用示例——產生超聲波


(作者:Littelfuse產品工程師Sachin Shridhar Paradkar、產品經理Raymon Zhou和產品總監José Padilla)
