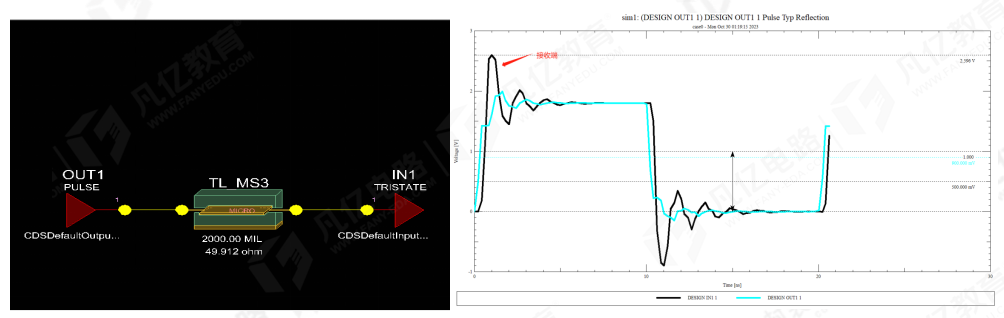

1. 不加串聯端接電阻時接收端波形（傳輸線為2000mil）：
在不加電阻時可以發現信號有非常嚴重的反射，從而導致波形失真。

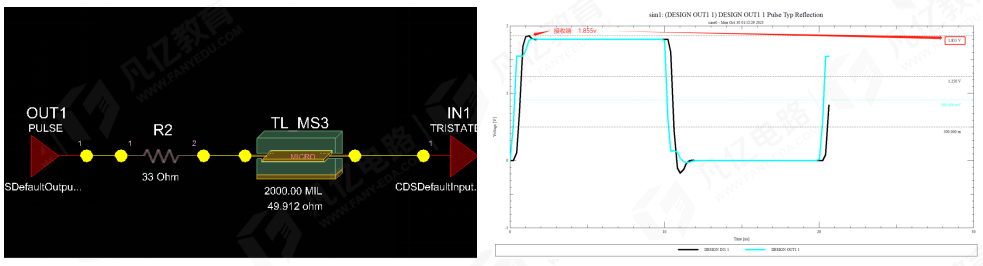

2. 加了串聯端接電阻時接收端波形（傳輸線為2000mil，電阻為33歐姆，靠近源端放置）：
把電阻加上去之后的接收端波形和沒加之前相比信號的反射下降了很多，沒有很明顯的過沖以及下沖。

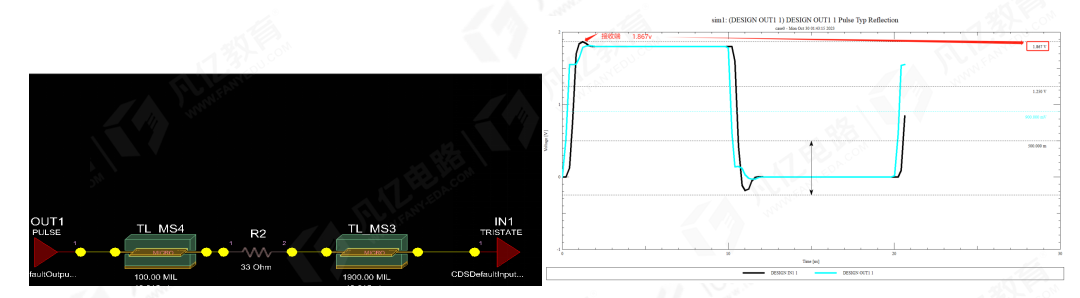

3. 將電阻遠離源端進行放置時接收端波形（傳輸線為2000mil，電阻為33歐姆，信號從源端出來之后走了100mil的線然后再串接電阻）：

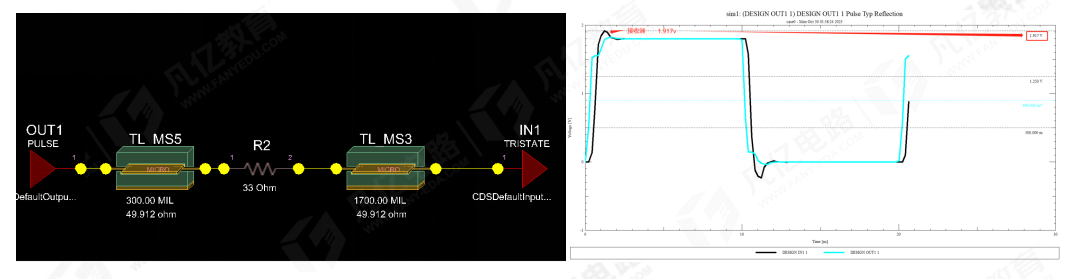

4. 將電阻遠離源端進行放置時接收端波形（傳輸線為2000mil，電阻為33歐姆，信號從源端出來之后走了300mil的線然后再串接電阻）：

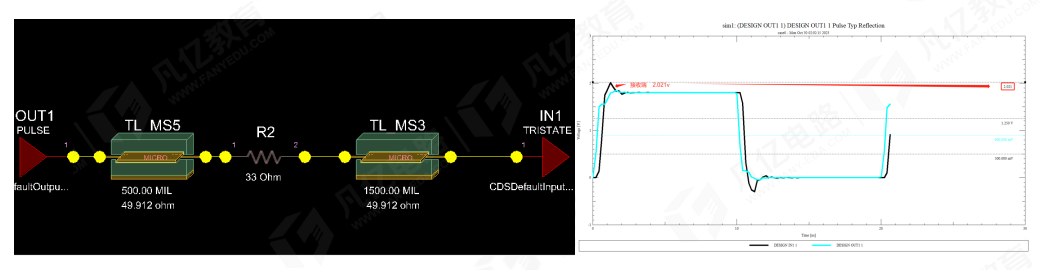

5. 將電阻遠離源端進行放置時接收端波形（傳輸線為2000mil，電阻為33歐姆，信號從源端出來之后走了500mil的線然后再串接電阻）：
6. 將電阻遠離源端進行放置時接收端波形（傳輸線為2000mil，電阻為33歐姆，信號從源端出來之后走了1000mil的線然后再串接電阻）：

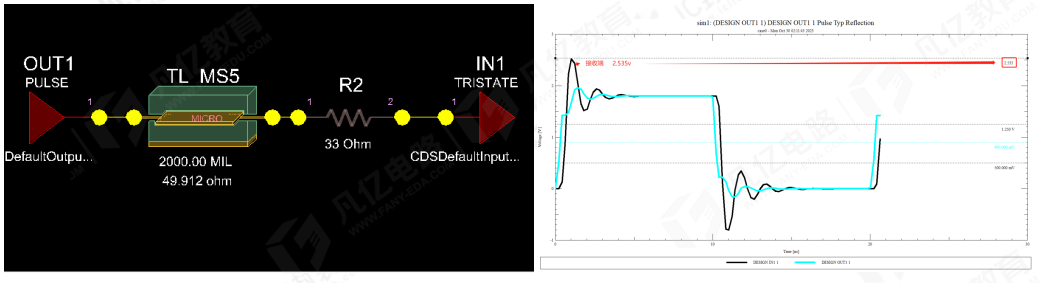

7. 將電阻靠近接收端波形（傳輸線為2000mil，電阻為33歐姆，信號從源端出來之后走了1000mil的線然后再串接電阻）：
我們看以上圖示可以得出，串聯端接電阻離發送端越遠效果越差，在500mil時候信號開始有比較明顯的波動，當把電阻放置在傳輸線中間時信號開始有非常明顯的反射，電阻如果放置在接收端則信號沒有起到阻抗匹配的作用，信號有非常明顯的反射。
所以串聯端接電阻我們在進行PCB的布局時一定要將他放置發送端的位置才能對信號的反射起到較明顯的改善作用。
