中心議題：
- PLED（開路 LED 保護器系列）工作原理和功能
- PLED與其他LED保護器的比較
- LED 燈串開路 LED 保護、產品設計中保護 LED
單個 LED 出現故障往往會使整個燈串無法正常工作，導致高昂的維護成本。PLED的出現正是為解決這一問題： PLED 新型LED保護器在單個 LED 發生開路故障時，確保燈串中的其他 LED 繼續正常工作，且保護由 ESD及雷電沖擊帶來的影響，使得 LED 照明產品具備高可靠性、低維護性并延長其使用壽命。
Littelfuse PLED 系列是電壓觸發的電子分流裝置，當單個 LED 發生開路故障時可進行電流分流。 任何單個 LED 發生開路故障時，PLED 裝置可確保燈串中的其他 LED 繼續正常工作。 PLED 裝置同樣可保護由 ESD（靜電放電）及雷電沖擊帶來的影響。 PLED 裝置專為高亮度戶外 LED 照明應用（廣告及紅綠燈、道路/人行道/跑道照明、飛機及緊急照明等）打造，可滿足對可靠性及較低維護性的需求。
PLED介紹、應用及與其他電路保護技術的區別請點擊查看：http://www.glbsdfl.com/ads/cntads/banner_id/436/from/alone
Littelfuse 使得 LED 照明產品具備高可靠性、低維護性并延長其使用壽命
發光二極管 (LED) 照明市場增長迅猛，在一定的程度上這得益于其高能效、壽命長、高耐久性以及低維護性等優點。
照明系統設計人員、產品制造商及最終用戶面對一個新問題，即與所有電子產品一樣，LED 燈串及電源很容易受到瞬態電壓、電涌及其他電子威脅帶來的損害。
特別是在戶外應用中，LED 故障的常見原因是由附近雷擊所引起的靜電放電 (ESD) 導致的。 在交通控制及照明、安全或其他重要應用中，不允許發生故障。
PLED（開路 LED 保護器系列）詳細應用介紹請點擊查看：http://www.glbsdfl.com/ads/cntads/banner_id/436/from/alone
新的 Littelfuse PLED 系列通過將一串 LED 中單個 LED 發生故障而導致的影響最小化，從而為 LED 照明設計提供了進一步的可靠性。
LED 保護器 - 當燈串中的一個甚至多個 LED 發生開路故障時，開路 LED 保護器裝置 (PLEDx) 可提供電子開關分流路徑。 這保證剩下的照明陣列可繼續正常工作，從而為某些應用（如路旁警示燈、街燈、前燈、飛機跑道等）提供了高可靠性的照明功能。該 PLED 裝置與 1 瓦、2 瓦及 3 瓦 LED 兼容。 該裝置提供兩種表面貼裝，即標準 DO-214AA 及方形扁平無引腳封裝 (QFN)。 QFN 的小尺寸、芯片級封裝 (CPS) 對于密集電路板應用是理想之選。
PLED（開路 LED 保護器）的功能
- 標稱 3V 正向特性，兼容 1 瓦、2 瓦及 3 瓦 LED
- 電源循環后自動復位
- 兼容高達 10KHz 的 PWM 調光速度
- 提供 DO-214 AA 及芯片級 QFN 封裝
- 單個 PLED 可保護最多 4 個高亮度 LED，更低的成本帶來更高的可靠性
- 反向電池/電源電極保護
- 靜電放電 (ESD) 保護
PLED與其他LED保護器相比較點擊查看：http://www.glbsdfl.com/ads/cntads/banner_id/436/from/alone
PLED 裝置是什么，它們的不同之處是什么？
在道路照明和戶外 LED 廣告展示牌等應用中，通常會在大功率 LED 電路設計中采用 Littelfuse PLED LED 開路保護裝置。

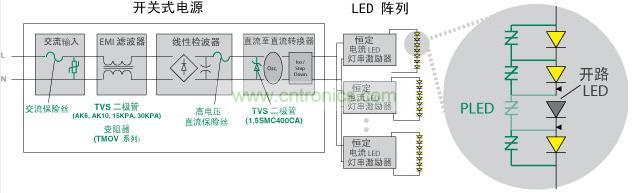

PLED 裝置與串聯燈串中的每個 LED 并連。 如果某個 LED 發生開路故障，則與其連接的 PLED 會接通并將本應通過該故障 LED 的電流導向 PLED。 這確保了燈串中的其他 LED 能夠正常工作，因此熄滅的僅僅是單個 LED 而非整個燈串。
在未接通的情況下，PLED 僅通過數微安培的電流，因此不會影響整個電路。 在觸發狀態下，它將承載燈串的全部電流并產生約 1.3 伏的電壓降。
PLED 裝置有助于保護 LED 免受附近雷擊和 ESD 影響造成的浪涌。 此外，PLED 包含的反向電流二極管可在電源的正負極接反時保護 LED 燈串。
PLED 裝置通常與燈串中的每個 LED 連接， 但也可提供連接 2 個甚至 3 個 LED 的組件。 雖然這有助于降低保護成本，但是當 1 個 LED 發生故障時會導致 1 個以上的 LED 熄滅。
下頁內容：PLED與其它電路保護技術相比有何不同？PLED技術資源應用說明（LED 燈串開路 LED 保護、產品設計中保護 LED）
[page]

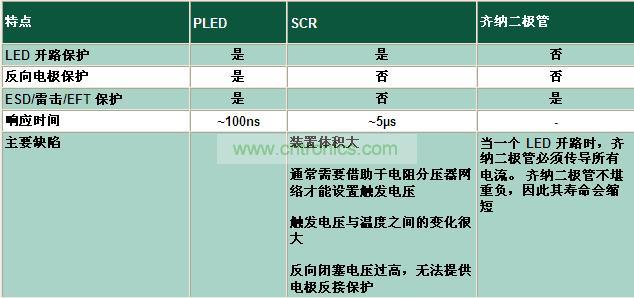

與其它電路保護技術相比有何不同？點擊查看：http://www.glbsdfl.com/ads/cntads/banner_id/436/from/alone
- PLED 能夠提供 LED 開路保護；SCR 也能提供該保護，但齊納二極管不提供，因?yàn)闊舸娏鲿?huì)導致齊納二極管過載并縮短其使用壽命。
- PLED 提供電極反接保護，而 SCR 和齊納二極管則不提供。
- PLED 和齊納二極管均提供 ESD/雷擊保護，而 SCR 則不提供。
為什么要使用 LED 保護器？
通常，LED 設計為 5 至 20 個串聯成燈串。 單個 LED 出現故障往往會導致整個燈串無法正常工作。
在街燈或機場跑道照明應用中，燈串出現故障會導致燈光變暗或無照明，從而造成安全隱患。 在戶外 LED 展示廣告牌中則會出現盲區，從而造成收入損失。
在任何情況下，對于戶外應用而言，LED 燈串故障通常意味著高昂的維護成本。
