- 在任何電源設計中衰減紋波電壓
- 干凈的系統電源，提高系統的整體性能
- 節省空間和成本
- 醫療成像
- 平板電腦、筆記本電腦
- 網絡攝像頭、數碼相機和攝影機

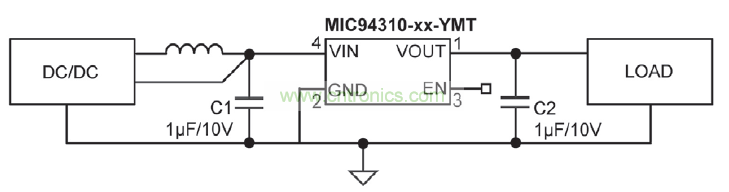

Micrel Semiconductor MIC94300 集成的負載開關和 MIC94310 DC/DC 低壓降穩壓器采用了 Micrel的 Ripple Blocker™ 有源過濾技術，為敏感的下游電路不能忍受開關噪音的應用提供高頻紋波衰減（開關噪音抑制）。
MIC94300/MIC94310 額定電流高達 200mA，可以在 1.8V 至 3.6V 的輸入電壓下工作，可以在任何電子設備中對低電壓電源導軌進行真正的有載切換。這些產品還包括線性電流限流和熱停機，確保對由于故障條件造成的損壞進行全責的保護。這些器件封裝在一 0.88 x 0.88mm 4-bump CSP 或 4 引腳 1.2 x 1.6mm Thin MLF® 封裝內，結溫工作范圍為 -40°C 至 +125°C。
全球定位系統(GPS)、移動電話和圖像傳感器都需要低噪聲電源，確保實現 RF部分的最佳性能。電源噪聲會降低 GPS 信號采集的時間和定位精度。在移動電話中，電源噪聲還會造成掉線、降低信號強度。采用較高信噪比的圖像傳感器可以實現更高的圖像質量。在這些對噪聲敏感的系統中，需要采用額外的電源濾波以滿足這些嚴格的設計要求。

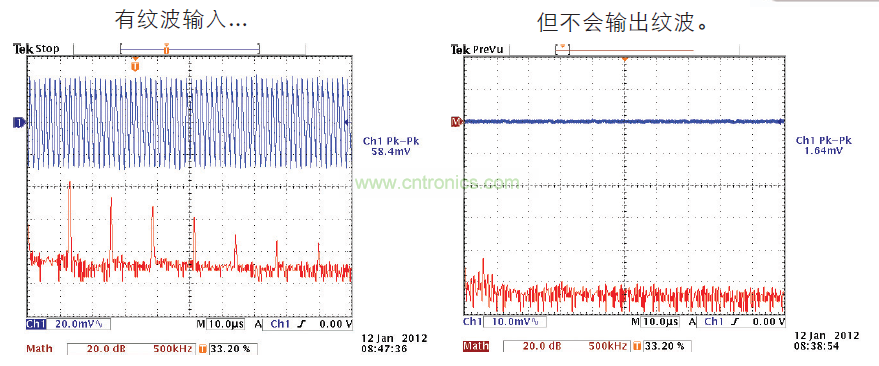

電源過濾通常帶有輸出端的 LC 濾波器，以降低開關式調節器的’紋波電壓。簡單的輸出濾波器可以降低這種噪聲，但這種方案的尺寸在這些空間受限的應用中是個問題。Micrel 創新的 Ripple Blocker™ 技術（專利申請中）能夠?qū)崿F(xiàn)單芯片解決方案，這種解決方案將濾波器和一個開關或一個 LDO 整合為一個部件。這可以將 PCB 的尺寸降低最多 65%，在最小的電路板面積上實現優秀的性能。（5MHz時 >60dB）
優點:
?在任何電源設計中衰減紋波電壓
1kHz時 - 80dB PSRR
5kHz時 - 60dB PSRR
?干凈的系統電源，提高系統的整體性能
- RF 傳送強度更高
- 動態信號的完整性更高
?節省空間和成本
- 比分立型替代設備小到63%
特點：
?醫療成像
平板電腦、筆記本電腦
?網絡攝像頭、數碼相機和攝影機
?視頻會議
?條碼掃描儀
?智能手機相機和 RF 級
?GPS
?汽車與工業應用
