凌力爾特推出以 100% 占空比工作的降壓型開關穩壓器

發布時間:2012-07-18

中心議題:
    *  100%占空比工作的降壓型開關穩壓器簡介
    *  LT3504供貨情況
    *  LT3504性能介紹

近日,凌力爾特公司 (Linear Technology Corporation) 推出以100%占空比工作的4 通道1A 輸出、40V 降壓型開關穩壓器LT3504。LT3504 的 3.2V 至 40V 輸入電壓范圍使該器件非常適用于需要多個輸出的汽車和工業應用。其內部 1.5A 開關可在每通道提供高達 1A 的連續輸出電流,而電壓可低至 0.8V。LT3504 的獨特設計包括一個內置的升壓型穩壓器,從而使每個通道都能以 100% 占空比工作,即使在輸入電壓低至 3.2V 時也不例外。這種架構使 LT3504 非常適用于需要連續輸出調節的應用,例如可能發生汽車冷車發動以及停-啟情況的應用。開關頻率可由用戶編程在 250kHz 至 2.2MHz,且在整個頻率范圍內是可同步的,從而使設計師能優化效率,同時避開關鍵的噪聲敏感頻段。其 28 引線 4mm x 5mm QFN 封裝和高開關頻率允許使用小型外部電感器和電容器,可為多輸出應用提供占板面積緊湊和熱效率很高的解決方案。

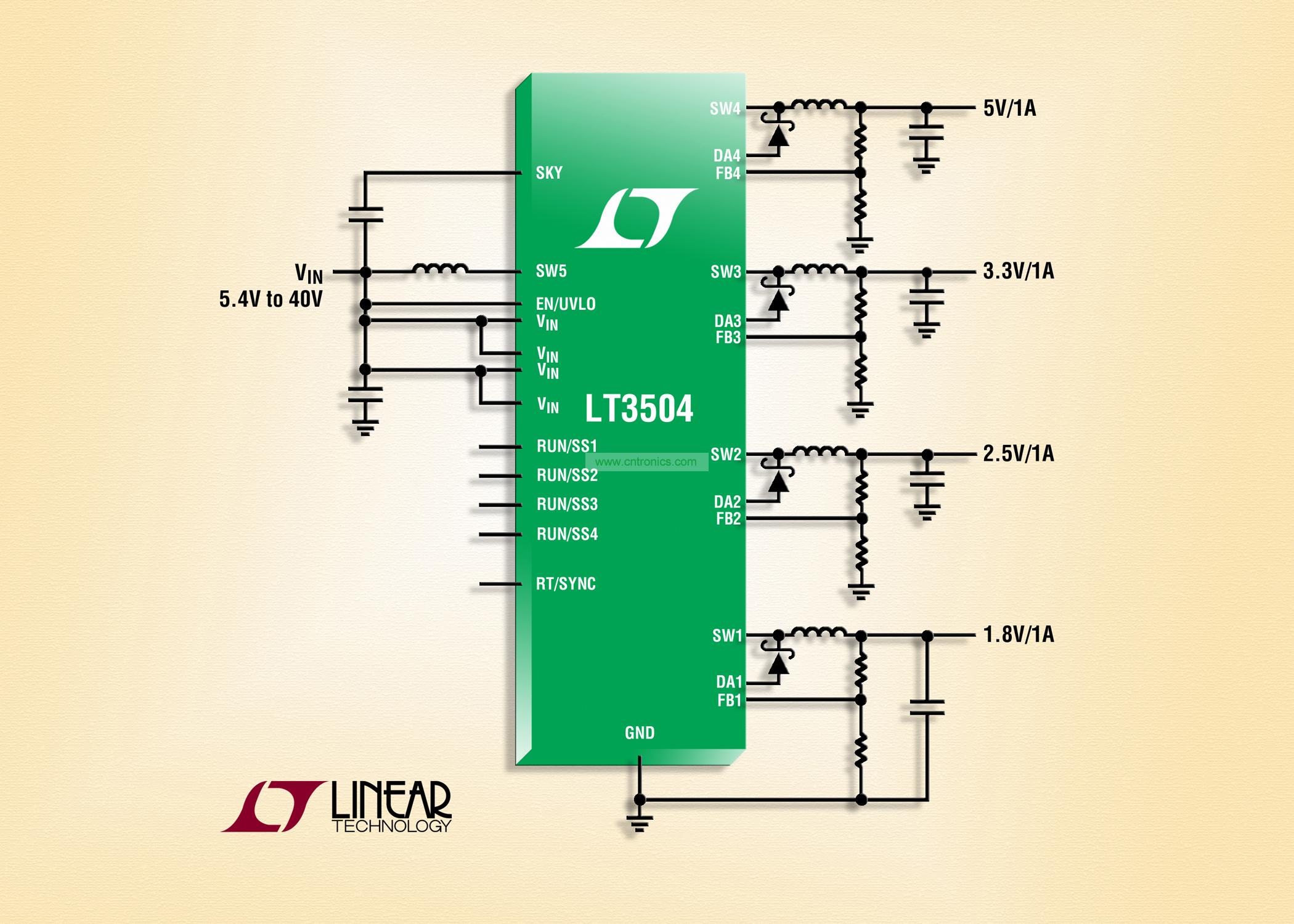

40V、4 通道 1A (IOUT)、2.2MHz 降壓型 DC/DC 轉換器

LT3504 用 4 個內部 1.5A 開關進行降壓轉換,用一個 220mA 開關實現內部升壓電路,在單個芯片中集成了必需的振蕩器、控制和邏輯電路。特殊設計方法和新的高壓工藝使該器件能在非常寬的輸入電壓范圍內提供高達 88% 的效率,同時 LT3504 的電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。反相開關降低了輸入紋波,而堅固的短路保護提高了系統可靠性。其他特點包括輸出電壓跟蹤、可編程欠壓閉鎖、以及電源良好引腳以指示所有輸出進入穩壓狀態。

LT3504EUFD 采用 4mm x 5mm QFN-28 封裝,千片批購價為每片 3.50 美元。LT3504IUFD 經過測試,保證在 -40°C 至 125°C 的工作結溫范圍內工作,千片批購價為每片 3.85 美元。兩種版本都有現貨供應。

性能概要:LT3504

寬輸入范圍:3.2V 至 40V
4 個 1A 輸出
100% 占空比工作
電阻器設定的恒定頻率
短路堅固性
寬 SYNC 范圍:250kHz 至 2.2MHz
反相開關降低紋波
800mV FB 電壓
獨立的 RUN/SS 引腳
UVLO 停機
內部補償
過熱停機
纖巧的 28 引線 (4mm x 5mm) 耐熱增強型 QFN 封裝
