【導讀】為滿足更高防雷浪涌等級的要求，君耀推出防雷型 HYPERFIX 系列的產品，可達 3KA、6KA、10KA、16KA、 20KA 等高規格系列，直接用于第一級浪涌防護產品。
圖1 君耀TVS產品
TVS 是一種快速抑制浪涌過電壓的瞬態電壓抑制二極管保護元件，它也被稱作TVP 或 ABD。它能以皮秒級響應速度將浪涌過電壓限制箝位到一個安全的電壓范圍內，以保護后面電路不受損壞。防雷型 HYPERFIX 系列TVS為了能適應高頻數據信號線路上的應用，必須采用低電容的 TVS 來滿足其需求，君耀 SMB 封裝形態 B6A、B8C 系列低電容值為 35pF , 軸式引線封裝 SAC系列電容值為 50pF、LCE 系列電容值為 100pF 可相應滿足其高頻數據線路上的應用保護
應用領域
數據線保護
電源線路
RS232/RS422/RS485 分界面卡
汽車電子產品上應用
馬達、火警設備、電鍵沖器 、激光二極管保護、FETS 保護、煙感器、點火器
多功能電表數據路保護、電源/信號次級防雷模塊、電子鎮流器/電子安定器、AC/DC 轉換器、充電器、儀器儀表、 Vcc 保護

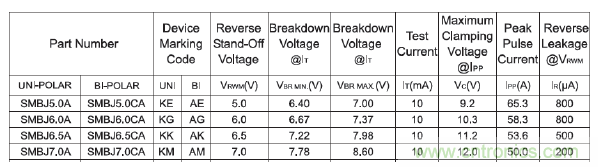

圖2 產品參數表
君耀 TVS 產品符合于 RoHS WEEE 相應的條款并通過相應的檢測機構檢驗，滿足其相應的測試標準：UL497B、UL1449、GR1089、 K21、ITUIEC61000-4-5、IEC61643-321：2001 ABD、ISO7637 汽車電子等標準。
