【導讀】本文將為大家介紹一款溫度區間控制電路設計，該電路的工作原理是220V市電經變壓器T降壓、VD2一VD5橋式整流、C2濾波后供給整個電路。具體的電路設計請看下文。

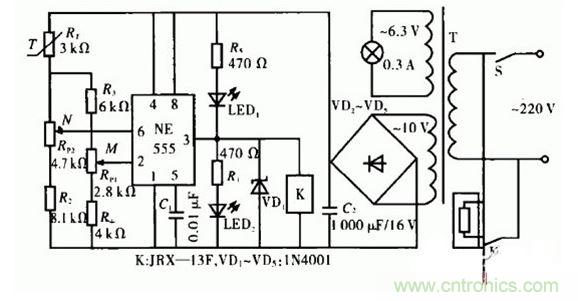

電路工作原理：220V市電經變壓器T降壓、VD2一VD5橋式整流、C2濾波后供給整個電路。開關S閉合后，由于此時M點電位低于1/3Vcc，555電路被置位，輸出端3腳為高電平，繼電器K吸合，觸點K-1接通所控加熱電路，使溫度卜升，同時發光二極管LED指示。
