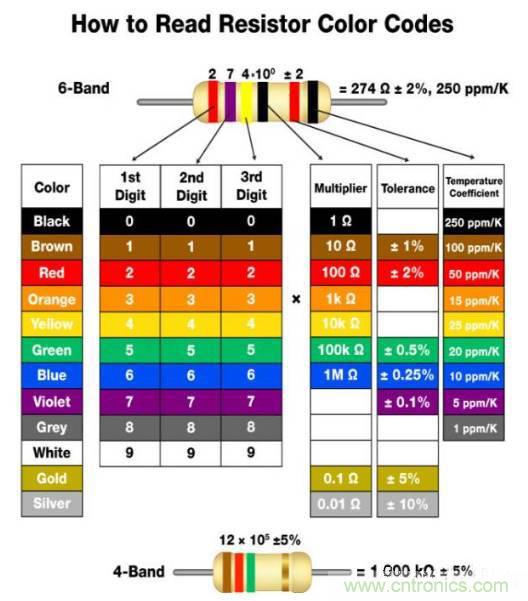

這里有一張簡單的圖表，可以解釋電阻器的顏色編碼規則。
電阻器的阻值、形狀及物理尺寸多有不同。實際上，所有功率額定達到一瓦特的引線電阻器均有特定的色環組合，用以表示其電阻值、容差乃至溫度系數。電阻器通體可能會遍布三到六個色環，其中以四色環最為常見。前幾個色環代表電阻值的有效數位。接下來是一個倍率色環，用來左移或右移小數點的位置。最后方的色環代表容差以及溫度系數。
我們先來看下方的顏色代碼圖，并從一些示例開始入手：
三或四色環電阻器
前兩個色環表示以歐姆為單位的電阻值的前兩位數字。在 3 環 或 4 環電阻器上，第三個色環表示倍率。這一倍率可改變小數位的位置，以此來表示從兆歐姆到毫歐姆之間的任意數量級。第四個色環表示容差。記住，如果 3 環電阻器上沒有此色環的話，那么其默認容差為 ±20%。
5 環或 6 環電阻器
高精度電阻器另有一個色環，用來表示第三位有效數字。如果您的電阻器擁有 5 個或 6 個色環，那么第三個色環即為此色環，與第一和第二個色環組合在一起表示數字。繼續向右看，第四個色環表示倍率，第五個則表示容差。6 環電阻器與 5 環電阻器基本屬于同一類型，多出來的一個色環表示可靠性，或者說是溫度系數 (ppm/K) 規格。以第六個色環最常用的棕色為例，溫度每改變 10°C 會導致電阻值變化 0.1%。
有關電阻器顏色代碼的常見問題
我該如何辨別從哪端開始讀取電阻器的信息？
● 就很多電阻器而言，其中某些色環的間距更緊密或集中于某一端。將電阻器拿在手中，使這些聚集的色環處在左側方向。然后從左向右讀取電阻器信息。
● 電阻器的最左側絕不可能是金屬色的色環。如果電阻器某端的色環為金色或銀色，那么其電阻容差為 5% 或 10%。放置這種電阻器時，要讓此色環位于右側，然后同樣地，從左向右讀取該電阻器的信息。
● 一般的電阻器阻值范圍從 0.1 歐姆至 10 兆歐姆。由此可以得出，4 環電阻器的第三個色環總是藍色 (106) 或代表更低數值的顏色，而 5 環電阻器的第四個色環總是綠色 (105) 或代表更低數值的顏色。
為什么我的高壓電阻器沒有金屬色的色環？
在高壓電阻器上，黃色和灰色取代金色和銀色，以避免其表面涂層中帶有金屬微粒。
何為零歐姆電阻器？
零歐姆電阻器很好辨認，只有一個黑色的色環，基本充當電路連線，用來連接印刷電路板上的布線。它們采用與電阻器類似的封裝方法，因此用來放置電阻器的自動化設備同樣可用來將其放置到電路板上。這一設計免除了借助其他設備來安裝跳線的麻煩。
記憶圖表中的顏色順序有無訣竅？
盡管網絡上有些幫助你記憶電阻器顏色代碼表的方法，但效果良莠不齊。另一種色表記憶法是，將黑色視為無物，即“0”，而白色則視為所有顏色的組合，即最高值“9”。
在色表的中間位置，你會看到按照順序排列的標準彩虹色，用以表示數字 2 至 7，這時候你童年時學習過的 ROY-G-BIV（紅橙黃綠藍靛紫）就派上用場了，只不過少了其中的靛色。只需要記住，黑色和紅色之間的棕色代表“1”，紫色和白色之間的灰色代表“8”，然后就大功告成了！
何為“可靠性”色環？
軍用電阻器中的 4 環電阻器通常還有一個額外的色帶，用來表示可靠性，或者說是每 1000 工作小時的故障率 (%)。而這很少出現在商業電子產品中。
