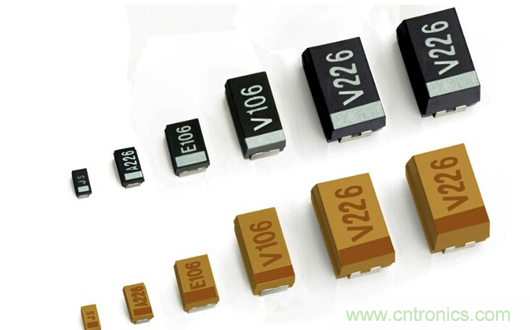

電容在穩壓電路中的有什么作用呢？在分析電容在穩壓電路中的作用中，它有兩類電子元件，一類是本章將要介紹的電容，圖中標號為C1、C2、C3；另一類是三端穩壓集成電路LM7805，圖中標號為U1。LM7805是一種三端穩壓集成電路，它可以將電壓值為7～30V的直流輸入信號轉為電壓值為5V的直流信號輸出。
電容在穩壓電路中的作用是：平抑電壓波動，使穩壓效果更好，紋波更小。
下面來一個具體案例來分析電容在穩壓電路中的作用：
上圖是一個穩壓電路圖，可以把輸出電壓Vo穩定在5V左右。它有兩類電子元件，一類是本章將要介紹的電容，圖中標號為C1、C2、C3；另一類是三端穩壓集成電路LM7805，圖中標號為U1。LM7805是一種三端穩壓集成電路，它可以將電壓值為7～30V的直流輸入信號轉為電壓值為5V的直流信號輸出。
電容C1、C2、C3都起濾波作用，電容C1能濾除掉疊加在輸入信號上的低頻噪聲，電容C2 能濾除掉疊加在輸入信號上的高頻噪聲，電容C3 能濾除掉疊加在輸出信號上的高頻噪聲。
對圖2 所示的電路進行仿真，其中電容C1、C2、C3的容量分別為100μF、0.1μF、0.1μF，輸入+12V的直流信號，使用兩個電壓表來觀察輸入/輸出的結果。
可以看到，經過LM7805 的穩壓，從電壓表U3 看到輸出電壓約為+5V。如果輸入信號疊加有噪聲就會被電容過濾掉，而直流信號沒有受到影響繼續向前流動，仿佛沒有電容這條支路。
