【導讀】一般電感出問題，一般有這幾種情況：圈數少；匝間短路，造成實際圈數減少；磁芯有異物或破損；點膠不當，造成膠水對磁芯拉力不均，導至磁芯接口不良。為此，本文提出了關于插件電感的檢測方案，今天分享給各位，希望能給電子元器件的廠家?guī)硪恍┬碌乃悸贰?/strong>
在2018年7月，一個電源廠家訂購了一批電感，在生產過程中，并沒有發現特別的問題，品檢人員全檢后，將這批產品送到客戶手上。廠家在生產中發現，部分產品EMI不良，不良率高達15%，最終的結果是整批產品被退回。（客戶分享）
這不是一個故事，而是一位客戶生產經營的一次實際“事故”。
客戶說：他們的工程師對產品進行了分析，發現是因?yàn)槲覀兲峁┑碾姼性斐傻漠a(chǎn)品EMI不良，我們也為此造成了重大損失。
一般電感出問題，一般有這幾種情況：
圈數少
匝間短路，造成實際圈數減少
磁芯有異物或破損
點膠不當，造成膠水對磁芯拉力不均，導至磁芯接口不良
以下提出了關于插件電感的檢測方案，今天分享給各位，希望能給電子元器件的廠家?guī)硪恍┬碌乃悸贰?/div>
插件電感檢測方案
思普泰克視覺檢測設備
1
一、檢測內容及要求
檢測內容：樣件的外觀
頂部正光檢測外觀1
頂部正光檢測外觀2
底部正光檢測外觀
側面背光檢測外觀
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
該產品方案采用頂部正光檢測（需要檢測兩個部位）、底部正光檢測和側面背光檢測三種檢測方式，采用4個工業相機，根據樣件送料速度，每分鐘可檢測100-200件產品，可代替2-6個人力檢測。
二、設備組成
整體構成
尺寸： 15mm*10mm
型號SP_T300
主要組件
思普泰克視覺檢測軟件
工業電腦
顯示器 19寸
工業相機:4套（底部正光1個、頂部正光2個、側面背光1個）
工業鏡頭: 3套FA工業鏡頭、1套遠心鏡頭
專業玻璃盤
電磁閥
減速機
振動柜
進料設備(振動盤,直振,控制器)
三、設備主要結構

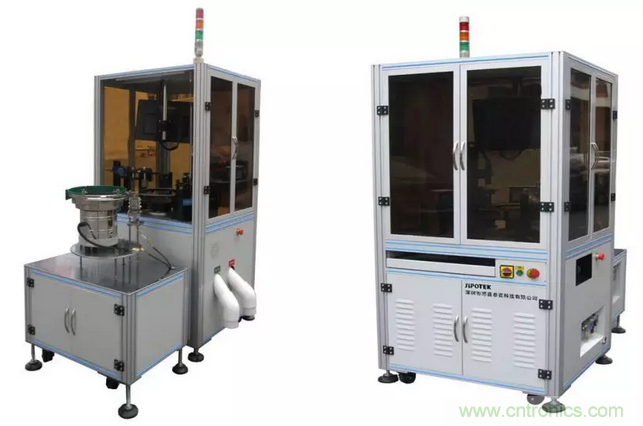

設備外觀3D立體圖▼
四、檢測方式
頂部正光檢測方式 1

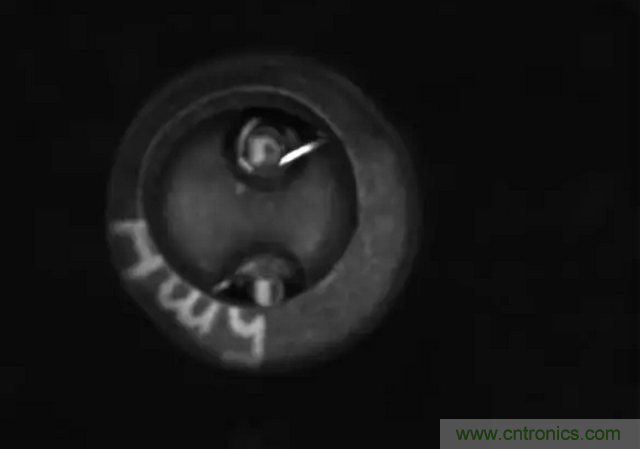

頂部檢測效果原圖▼

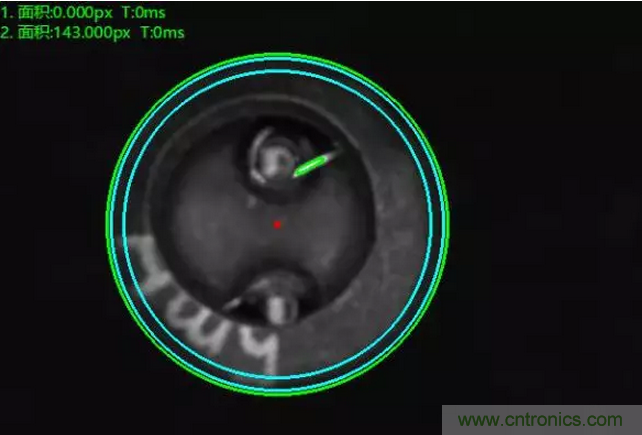

頂部檢測良品分析圖OK▼

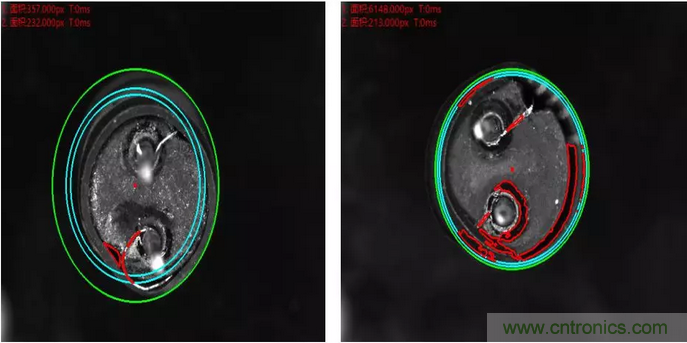

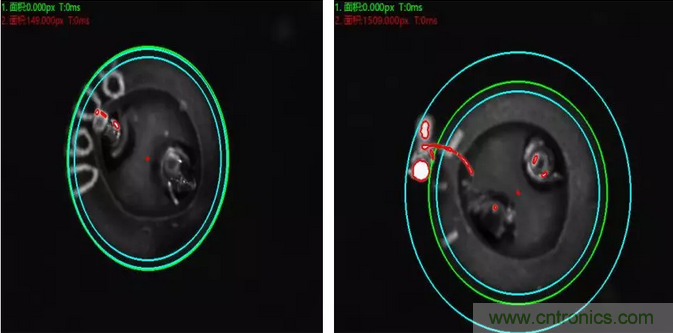

頂部檢測不良品（拋線 毛頭）分析圖NG▼
頂部檢測不良品（套管平頭 卡管）分析圖NG▼
頂部正光檢測方式 2

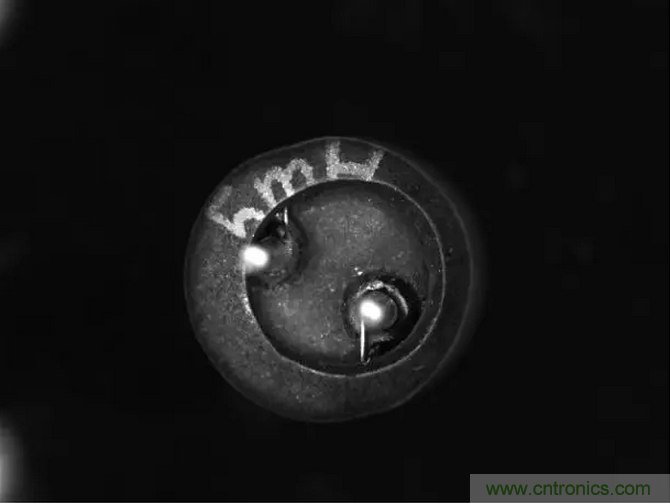

頂部檢測效果原圖▼

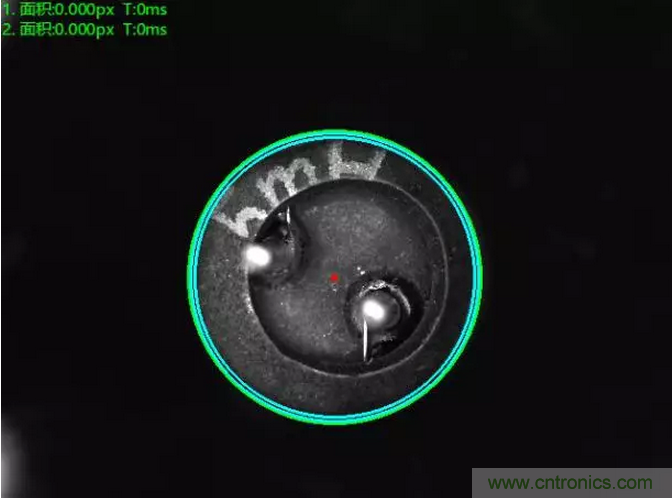

頂部檢測良品分析圖OK▼

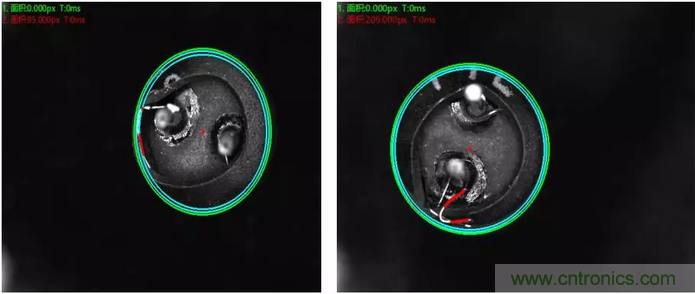

頂部檢測不良品（PIN腳沾錫 PIN腳脫落）分析圖:NG▼
頂部檢測不良品（PIN腳變形 焊錫并聯）分析圖:NG▼
底部正光檢測方式

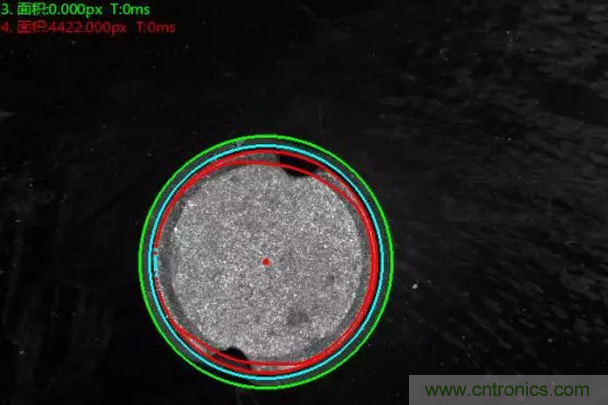

底部檢測不良品（磁芯破損）分析圖NG▼
底部檢測不良品（套管平頭）分析圖NG▼
側部背光檢測方式

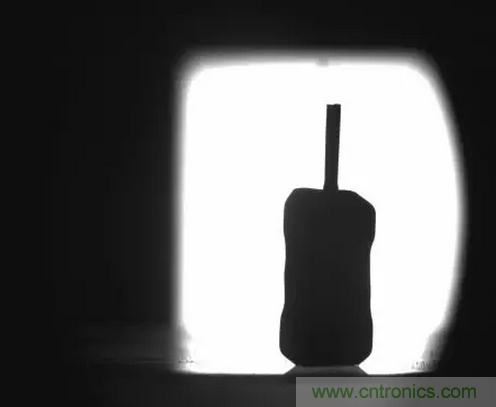

側部檢測效果原圖▼

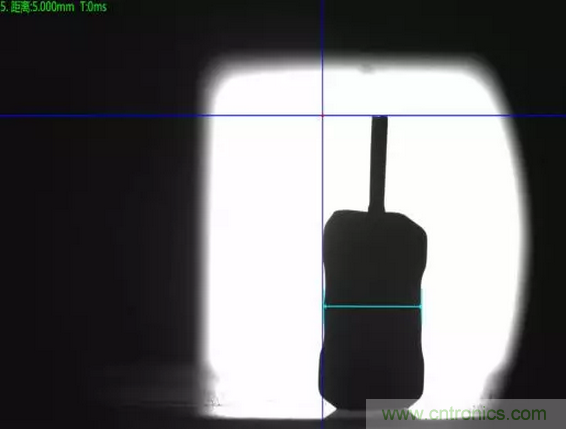

側部檢測良品分析圖OK▼

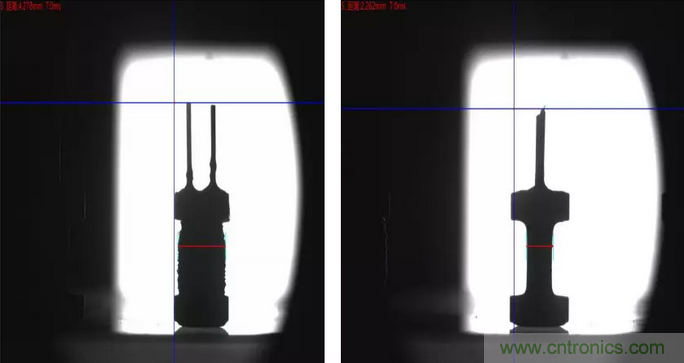

側部檢測不良品（未套管 空磁芯）分析圖NG▼
針對生產中產生的不良品，一定要找到不良品的解決方法，做好品質的管控，效率的穩定，才有能得到客戶的信任。
以上是小編整理的思普泰克插件電感機器視覺檢測方案。
