【導讀】避雷器是保護電氣設備的，而SPD浪涌保護器一般是保護二次信號回路或給電子儀器儀表等末端供電回路。兩者電器設備和電子設備的耐壓水平不在一個數量級上，過電壓保護裝置的殘壓應與保護對象的耐壓水平匹配。接下來，為大家講解它們還有哪些區別。
一、避雷器
1、避雷器
過電壓限制器。當過電壓出現時，避雷器兩端子間的電壓不超過規定定值，是電氣設備免受過電壓損壞；過電壓作用后，又能使系統迅速恢復正常狀態。
2、閥片
具有非線性伏安特性的電阻片，在過電壓時呈低電阻。從而限制避雷器上的電壓，而在正常工頻電壓下呈高阻，能限制通過避雷器的電流。
3、避雷器的額定電壓
是施加到避雷器端子間最大允許工頻電壓有效值，按照此電壓所設計的避雷器能在所規定的動作負載實驗中確定暫過電壓下正確地工作他是表明避雷器運行特性的一個重要參數。但它不等于系統額定電壓。
4、避雷器的殘壓
放電電流通過避雷器時，其端子間的最大電壓值。
5、雷電沖擊電流
一種8/20波形的沖擊電流。因設備調整的限制，視在伯謙時間的實測值為7～9us，波尾中值時間為18～20us。
6、操作沖擊電流
視在波前時間大于30us而小于100us，波尾在半峰值時間緊似為視在波前時間2倍的沖擊電流。
7、方波沖擊電流
迅速上升最大值，在規定時間內大體保持恒定，然后迅速降到零值的沖擊波。
8、陡波沖擊電流
具有視在波前時間為1us的沖擊電流。
9、沖擊電流耐受能力（沖擊電流迫流容量）
在規定的波形（方波、雷電和線路放電等）情況下，非線性電阻片耐受通過電流的能力，以電流的幅值和次數表示。
10、動作負載試驗
用于確定避雷器在規定的條件下可靠重復動作的能力。模擬雷電過電壓動作的實驗稱為雷電沖擊動作負載試驗。模擬操作過電壓動作的實驗成為操作沖擊動作負載試驗。
11、避雷器的保護范圍
以避雷器到被保護設備之間倒顯得最大允許長度，在該范圍內被保護設備上的過電壓不超過規定值。
12、避雷器的持續電流
在持續運行電壓下流過避雷器的電流，以峰值或有效值表示。
13、避雷器的持續運行電壓
在運行中允許持久地施加在避雷器端子上的工頻電壓有效值。
14、避雷器工頻參考電壓
在工頻參考電流下測出的避雷器上的工頻電壓最大峰值除以2
15、避雷器的直流參考電流
避雷器的支流參考電流是其伏安特性曲線拐點附近的某一電流值。改值與電阻片的材料及尺寸有關，其數值約為1~20mA。
16、非線性電阻片的壓比
非線性電阻片的標稱電流下的殘壓（峰值）與其參考電壓（峰值）之比。
17、壓力釋放等級
避雷器耐受內部故障電流的能力。在規定短路電流下，具有壓力釋放裝置避雷器的瓷陶不會發生爆炸（即爆炸時碎片不會飛出規定范圍）。壓力釋放電流等級以工頻電流有效值表示。
18、污穢耐受能力
避雷器的耐污穢性能主要與其整體結構，此套外表面的爬電距離和傘裙形狀有關。此套表面的污穢，除了因其表面閃絡外，還會引起沿電阻片電壓分布不均。造成電阻片的局部過熱并導致?lián)p壞，定期清掃和涂抹房屋涂料也可以提高避雷器的防污能力。

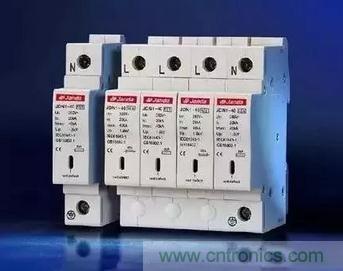

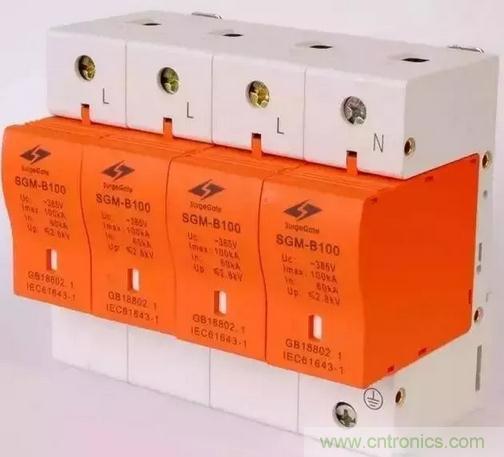

二、浪涌保護器和避雷器的區別
1、應用領域上講可從電壓等級來分。
避雷器的額定電壓以﹤3kV到1000kV，低壓0.28kV，0.5kV。
浪涌保護器的額定電壓≦1.2kV、380、220~10V~5V。
2、保護對象不同
避雷器是保護電氣設備的，而SPD浪涌保護器一般是保護二次信號回路或給電子儀器儀表等末端供電回路。
3、絕緣水平或耐壓水平不同
電器設備和電子設備的耐壓水平不在一個數量級上，過電壓保護裝置的殘壓應與保護對象的耐壓水平匹配。
4、安裝位置不同
避雷器一般安裝在一次系統上，防止雷電波的直接侵入，保護架空線路及電器設備;而SPD浪涌保護器多安裝于二次系統上，是在避雷器消除了雷電波的直接侵入后，或避雷器沒有將雷電波消除干凈時的補充措施;所以避雷器多安裝在進線處;SPD多安裝于末端出線或信號回路處。
5、通流容量不同
避雷器因為主要作用是防止雷電過電壓,所以其相對通流容量較大;而對于電子設備，其絕緣水平遠小于一般意義上的電器設備，故需要SPD對雷電過電壓和操作過電壓進行防護，但其通流容量一般不大。(SPD一般在末端，不會直接與架空線路連接，經過上一級的限流作用，雷電流已經被限制到較低值，這樣通流容量不大的SPD完全可以起到保護作用，通流值不重要，重要的是殘壓。)
6、浪涌保護器適用于低壓供電系統的精細保護。
電源浪涌保護器由于終端設備離前級浪涌保護器距離較大，從而使得該線路上容易產生振蕩過電壓或感應到其他過電壓。適用于終端設備的精細電源浪涌保護，與前級浪涌保護器配合使用，則保護效果更好。
7、材質不同
避雷器主材質多為氧化鋅（金屬氧化物變阻器中的一種），而浪涌保護器主材質根據抗浪涌等級、分級防護（IEC61312）的不同是不一樣的，而且在設計上比普通防雷器精密得多。
8、從技術上來說
避雷器在響應時間、限壓效果、綜合防護效果、抗老化特性等方面都達不到浪涌保護器的水平。
9、其它絕緣水平、對參數的著眼點等也有較大差異。
三、從標稱放電電流上講
避雷器指標放電電流In從1.5kV、2.5kV、5kV、10kV、20kV。8/20us的標稱雷電流，浪涌保護器標稱放電電流從5kA、10kA、0.5kA、20kA、30、20、120kV。
四、試驗標準和要求上講，區別很大
避雷器由于接于電氣一次系統上，要有足夠的外絕緣性能，外觀尺寸比較大，而浪涌保護器由于接于低壓，尺寸制作的可以很小例如從外觀體積上講，避雷器主要以硅橡膠、陶瓷、鐵罐為主，體積大，重量重浪涌保護器以硅膠少量、環氧包、塑料外殼、金屬與陶瓷、金屬與塑料。
五、使用場所
避雷器主要用在電站、線路、配電站、發電，電容器，電機、變壓電器、中性點、煉鋼鐵、鐵路。
