【導讀】ADHV4702-1 是一款高壓(220 V)、單位增益穩定精密運算放大器。ADI新一代專有半導體工藝和創新架構使該精密運算放大器能夠以±110 V的對稱雙電源、非對稱雙電源或220 V單電源供電。
ADHV4702-1 是一款高壓(220 V)、單位增益穩定精密運算放大器。ADI新一代專有半導體工藝和創新架構使該精密運算放大器能夠以±110 V的對稱雙電源、非對稱雙電源或220 V單電源供電。
1. 業界首款220 V精密運算放大器
ADHV4702-1具有170 dB的典型開環增益(AOL)和160 dB的典型共模抑制比(CMRR)。ADHV4702-1的最大輸入失調電壓(VOS)漂移為2 µV/°C，輸入電壓噪聲為8 nV/√Hz。ADHV4702-1出色的直流精度與出色的動態性能相輔相成，小信號帶寬為10 MHz，壓擺率為74 V/µs。ADHV4702-1的輸出電流典型值為20 mA。此外，它還具有一些獨特功能，例如可調供電電流、升壓電路和EPAD焊盤因?yàn)榕c內部隔離可以靈活的加偏置電壓，這些功能讓其成為各類應用的理想高壓解決方案。

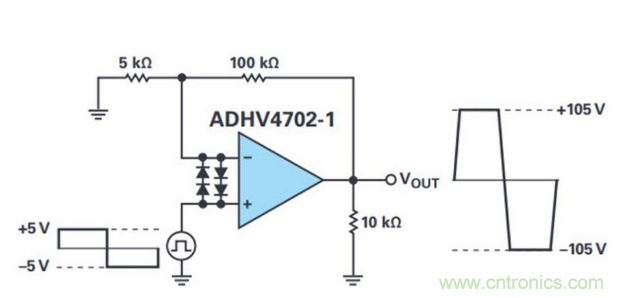

圖1. ADHV4702-1輸出擺幅電路及能力。
2. 應用
ADHV4702-1是市場上第一款提供高電壓和精密性能的小尺寸放大器。ADHV4702-1解決了多個設計難題，可以用于多種不同應用，例如自動測試設備、生命科學、激光雷達和醫療健康。在自動測試設備應用中，此器件可用于測量高壓側的電流，以及生成精準的高壓電源。在生命科學領域，ADHV4702-1可以對質譜系統實施精準的高壓控制。在激光雷達應用中，它可以用于精確控制APD偏壓。在醫療應用中，本產品可用于準確控制硅光電倍增管的偏壓點。

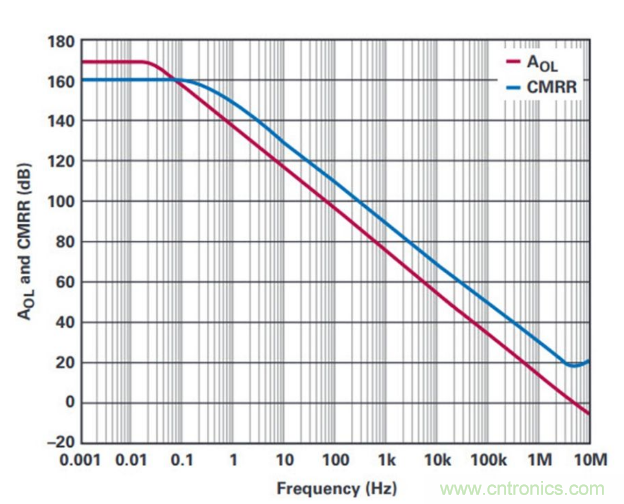

圖2. ADHV4702-1精密性能。
312引腳、7 mm × 7 mm LFCSP封裝
ADHV4702-1采用12引腳、7mm × 7mm引線框架芯片級封裝(LFCSP)，帶有裸露焊盤，符合國際電工委員會IEC 61010-1爬電距離和電氣間隙標準。采用這種封裝之后，無需使用DC-DC轉換器和浮動電源等支持組件，因此大幅縮小了解決方案的尺寸，并簡化了系統架構。

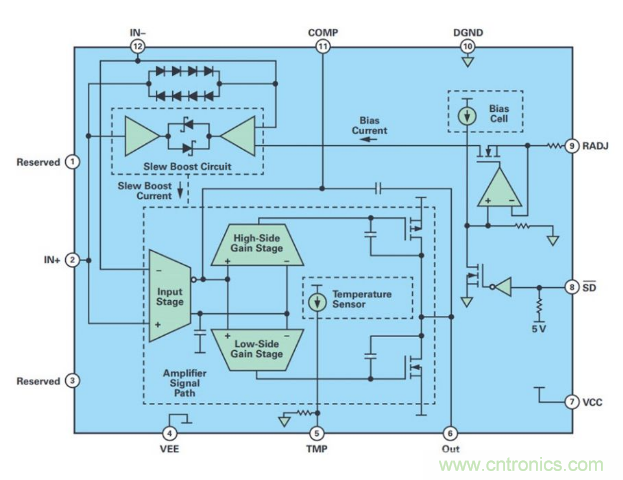

圖3. ADHV4702-1功能框圖。
圖4. ADHV4702-1引腳配置。
ADHV4702-1
● 寬工作電壓范圍
● 雙電源：±12 V 至 ±110 V
● 不對稱電源供電：24 V 至 220 V
● 寬輸入共模電壓范圍：軌道 3 V
● 高共模抑制比：160 dB（典型值）
● 高 AOL：170 dB（典型值）
● 高壓擺率
● 74 V/μs（典型值）
● 24 V/μs 典型值，帶外部輸入鉗位二極管
● 低輸入偏置電流：2 pA（最大值）
● 低輸入失調電壓：最大值 1 mV
● 低輸入失調電壓漂移：最大值 2μV/°C
● 低輸入電壓噪聲：10 kHz 時為 8 nV/√Hz（典型值）
● 寬小信號帶寬：10 MHz（典型值）
● 電阻可調靜態電流：0.6 mA 至 3 mA (VS = ±110 V)
● 單位增益穩定
● 熱監控
● 小尺寸：12 引腳 7 mm × 7 mm LFCSP，符合 IEC 61010-1 間距標準
● 關斷模式
（來源：亞德諾半導體）
