有人問CCM和DCM之間到底有何區別？要如何區分這兩種模式？之前在網絡上有看到一份關于CCM和DCM這兩者之間的判別及分析的材料，個人感覺講的還是比較到位的，所以分享出來，希望對大家有所幫助。
CCM又稱為連續導通模式，顧名思義就在在一個開關周期內，電感的電流是連續的，電流不會歸0，如果按照專業的將就是電感從不 “復位”。
DCM被稱為非連續導通模式，就是在開關周期內，電感電流總會回歸到0，也就是電感會被 “復位”。
這兩種模式在波形上有明顯的區別：
在變壓器的初級電流，CCM模式波形為梯形波，而DCM模式是三角波。
在變壓器的次級整流管波形上，CCM同樣為梯形，而DCM則為三角波。

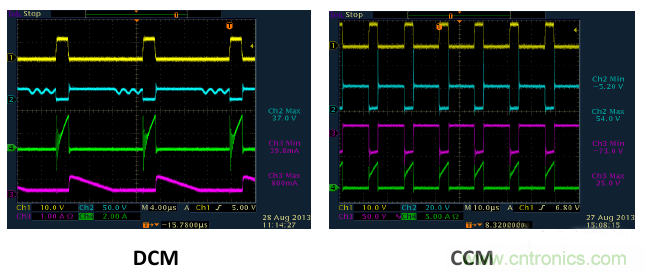

具體波形如下圖所示：

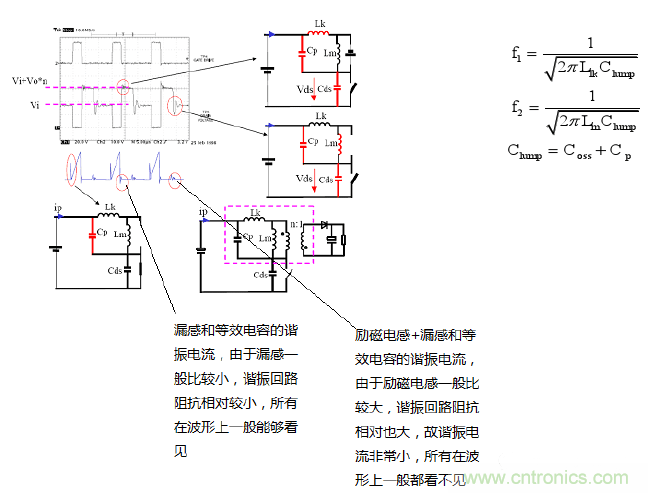

在MOS關斷的時候，Vds的波形顯示，MOS上的電壓遠超過Vin+Vf，這是因為，變壓器的初級有漏感。漏感的能量是不會通過磁芯耦合到次級的。那么MOS關斷過程中，漏感電流也是不能突變的。漏感的電流變化也會產生感應電動勢，這個感應電動勢因為無法被次級耦合而箝位，電壓會沖的很高。那么為了避免MOS被電壓擊穿而損壞，我們都會在初級側加了一個RCD吸收緩沖電路，把漏感能量先儲存在電容里，然后通過R消耗掉。

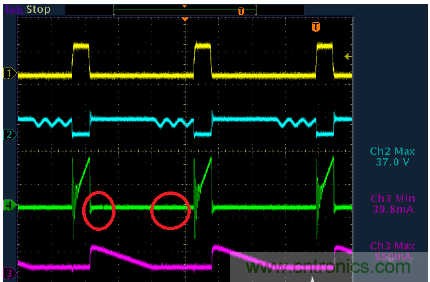

當次級電感電流降到了零。這意味著磁芯中的能量已經完全釋放了。那么因為二管電流降到了零，二極管也就自動截止了，次級相當于開路狀態，輸出電壓也就不再返回初級了。由于此時MOS的Vds電壓高于輸入電壓，所以在電壓差的作用下，MOS的結電容和初級電感發生諧振。諧振電流給MOS的結電容放電。Vds電壓開始下降，經過1/4之一個諧振周期后又開始上升。由于RCD箝位電路以及其它寄生電阻的存在，這個振蕩是個阻尼振蕩，幅度越來越小。
F1比F2大很多（從波形上可以看出），這是由于漏感一般相對較小；同時由于F1所在回路阻抗比較小，諧振電流較大，所以能夠很快消耗在等效電阻上，這也就是為什么F1所在回路很快就諧振結束的原因。

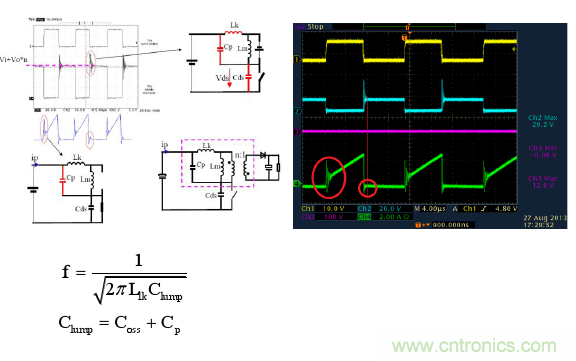

MOS管在開通和關斷瞬間寄生參數對波形影響：
DCM(Vds，Ip)
CCM（Vds，Ip）

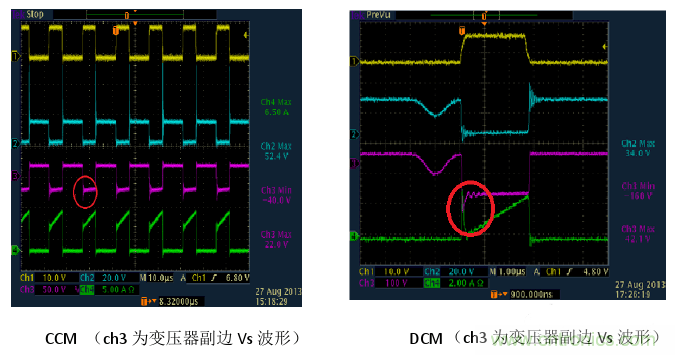

次級輸出電壓（Vs，Is ,Vds）
不管是在CCM模式還是DCM模式，在MOSFET 開通ON時刻，變壓器副邊都有震蕩。主要原因是初次及之間的漏感+輸出肖特基（或快恢復）結電容+輸出電容諧振引起，在CCM模式下與肖特基的反向恢復電流也一些關系。故一般在輸出肖特基上并聯-一個RC來吸收，使肖特基應力減小。
不管是在CCM模式還是DCM模式，在MOSFET關斷OFF時刻，變壓器副邊電流IS波形都有一些震蕩。主要原因是次級電感+肖特基接電容+輸出電容之間的諧振造成的。

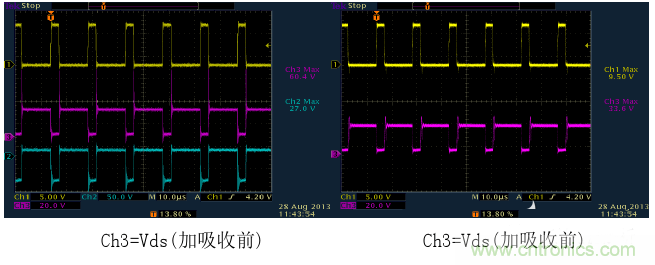

RCD吸收電路對Vds的影響
在MOS關斷的時候，Vds的波形顯示，MOS上的電壓遠超過Vin+Vf！這是因為，變壓器的初級有漏感。漏感的能量是不會通過磁芯耦合到次級的。那么MOS關斷過程中，漏感電流也是不能突變的。漏感的電流變化也會產生感應電動勢，這個感應電動勢因為無法被次級耦合而箝位，電壓會沖的很高。那么為了避免MOS被電壓擊穿而損壞，所以我們在初級側加了一個RCD吸收緩沖電路，把漏感能量先儲存在電容里，然后通過R消耗掉。
