【導讀】在現代生活和工業環境中，隨著電器及電子設備的大量使用，各種各樣人為的電磁干擾源越來越多，電磁環境日趨惡劣，為了保證顯示器在這樣的電磁環境中能正常工作，必須加強顯示器的抗干擾設計，提高其抗干擾能力。
電磁干擾的途徑有兩類，第一是傳導干擾，第二是輻射干擾，因此，在顯示器電路設計中，就是要考慮有效地抑制這兩類干擾。要想達到良好的抗干擾性，可從以下四個方面考慮：
1、加強顯示器開關電源濾波電路的抗干擾能力，以抑制從輸入電源線路過來的共模傳導干擾和差模傳導干擾。一般的設計原則是，盡可能提高電源線路中濾波器的插入損耗。實際應用中，為有效抑制電磁干擾，應根據濾波電路兩端連接的源阻抗和負載阻抗來合理選擇濾波電路的網絡結構和參數，這樣才可能得到滿意的抑制效果。
共模線圈的選擇同樣重要，其技術參數選擇要適當。若要求濾波電路低頻性能好，線圈的電感量應大些，同時要求分布電容盡可能地小，以不影響濾波電路的高頻性能。另外，必要時還應考慮X型濾波電容的安裝位置，比較其安裝在濾波網絡的電源端還是在負載端更有效。

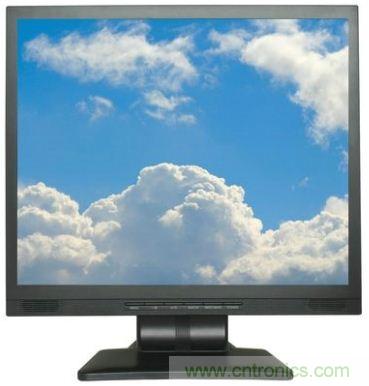

圖題：顯示器
2、對顯示器的視頻電路系統采用必要的屏蔽措施，防止外部高頻輻射對顯示器的畫面造成的視覺影響(如微細白點與網紋干擾)。最簡單和直接的辦法就是采用金屬罩屏蔽。屏蔽罩的接地點，宜采用螺絲緊固接地或者采用導電性能良好的短導線接地。此外，線路的布線應力求不引入輻射干擾，為此需要考慮的因素雖較多，但盡可能不讓線路容易形成干擾耦合通道。
3、對顯示器接地點進行認真分析，尋找最佳接地點，使干擾信號通過最短的接地路徑得以旁路。線路設計時，對顯示器各部分接地點位置、系統接地點數目都要做十分認真的考慮。接地平面與布線間應有大的分布電容，而接地引線電感一定要小，總之，要盡可能減少接地點之間的電位差，使地線、地參考平面的寄生電壓、電流不能耦合進入電路，并且不影響濾波網絡的性能。顯示器的印刷電路板目前多采用單層板，在這種情況下，布線時應使電源線盡可能靠近地線，以減小電路的交擾。
4、對顯示器的開關電源次級續流回路中，加強對高頻狀態下續流管導通/截止的瞬間容易產生的尖峰脈沖采用高特征頻率的RC濾波網絡進行吸收，這樣即使存在大量的尖峰干擾脈沖，亦能被有效地抑制。
通過以上抗干擾設計，顯示器受外界電磁干擾的影響就可望得到有效的抑制和改善。另外，如果進一步對整個顯示器的其它電路特別是偏轉電路采用適當屏蔽，其抗干擾性能將更優良。實際上，經過以上抗干擾設計，還可以改善顯示器的傳導騷擾及輻射騷擾特性，提高顯示器的電磁兼容總體水平，使其滿足電磁兼容標準的要求。
