【導讀】大家好，小陳再來一系列文章，這一系列是針對微帶線的。在平時，大家對微帶線的印象可能是這樣的：EMC難過、串擾大、損耗小、傳輸速度快、加工工序多••••在這里小陳將自己所知和盤托出，看能否為大家將微帶線抽絲剝繭。
我剛從某EMC論壇回來，我發現很多EMC工程師都還有一個錯誤的觀點。
大家都認為共模信號是主要的EMC來源，實際上并不是這樣的，有一些共模信號并不會向外輻射。
在EMC界，大家把common currents叫做common mode currents或者CM currents?？催^我的書的人都知道我不喜歡這么叫，mode這個單詞指的是一種互聯關系，而共模信號只是同方向傳播的電流而已。
共模電流是線纜中的凈電流。共模信號的回流是在附近的任意的導體中。通常情況下我們會認為共模電流輻射很強。
實際上一個3uA的共模電流在1米長的線纜上跑100兆的時候，就過不了FCC的part 15 classB了。這么小的電流是很常見的，所以我們會認為共模電流很不好。EMC工程師對此很警惕。
但問題是在不同條件下，共模電流可能是不好的也可能是可以無視的。
當信號與地的耦合程度不如信號線之間的耦合程度時，共模信號輻射會很強，是不好的。
但是如果工程師能將回流平面做得比較近的話，共模信號并沒有太多輻射，這種情況下就可以不考慮。
添加屏蔽罩的原因也是如此，屏蔽罩并不只是去屏蔽信號輻射，也是作為一個回流平面給共模信號回流。屏蔽罩也不會影響雙絞線的阻抗，提供這個回流平面之后，雙絞線就不會輻射了。
微帶線就是空氣在上回流平面在下，所有PCB都有微帶線在表底層。有一個錯誤的看法就是微帶線輻射嚴重，還有一種看法是因為微帶線輻射大所以要緊耦合。他們錯誤的原因都是一樣的。

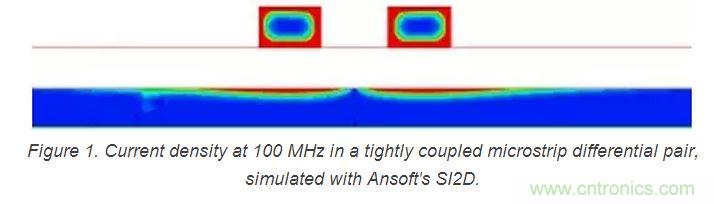

單端信號下方會有電流流過，與回流路徑之間的耦合就相當于我們的差分信號。差分信號同樣也會有回流，如下圖所示。
去年有5億平方英尺的PCB板子生產出來，也就是說有10億平方英尺的微帶線，他們都是經過了EMC驗證確定輻射合格的。
所有的微帶線都會輻射？2012年就有10億平方英尺輻射合格。當然，沒有好的回流平面他們會輻射，同樣也包括帶狀線。
難道我們還需要增加微帶線之間的耦合去防止他們的輻射？這只是你從表面看到的現象，從表面你只能看到信號都在表層上。用用你的腦子（Eric的名言，be the signal）。當你用腦去看的時候你會發現信號與第二層還有一部分回流。
表層差分的回流是在另一條線上，這是亂吹的，實際情況不是這樣，讓我們看看數據。差分對之間是互為回流，但是還有90%的回流是在平面上。
共模信號就像兩條單端的傳輸線一樣，在相鄰平面回流。增加信號與地之間的耦合會減小共模信號的輻射，增加差分對之間的耦合對這沒有好處。
如果你能把信號和地之間的耦合增加，那就增加這樣的耦合去減小輻射吧。
