LAYOUT工程獅:PCB設計技巧分享一二

發布時間:2015-08-28 來源:馬福全 一博科技 責任編輯:sherry

【導讀】“工欲善其事,必先利其器”,做為一個LAYOUT工程獅,模塊細化、布局,布線,是必備的技能,這些技能可以說是最基本的技能,想要成為一名高級或資深的工程師,必須要學會除基本技能外的其它技能及知識。下面高速先生就來分享一個可能許多工程師會遇到的問題。

一巧用16.X版本快速改變表底層布局布線

“工欲善其事,必先利其器”,做為一個LAYOUT工程獅,模塊細化、布局,布線,是必備的技能,這些技能可以說是最基本的技能,想要成為一名高級或資深的工程師,必須要學會除基本技能外的其它技能及知識。下面高速先生就來分享一個可能許多工程師會遇到的問題。

在做設計時,由于自己的疏忽,導致PCB的布局層面顛倒,由于板卡進度急沒注意設計要求,直接以TOP層為主要布局層,把BGA芯片、電源模塊、大電感、大電容等都布到TOP層,互檢時發現問題,這時如果重新把表底層交換一下再布局的話可能會浪費比較多的時間,會影響板卡總體進度,所以咱們就需要一個比較神奇的方法處理一些,可以說是“秒秒鐘”就能搞定。在此以一個模塊為例講解。

方法如下:

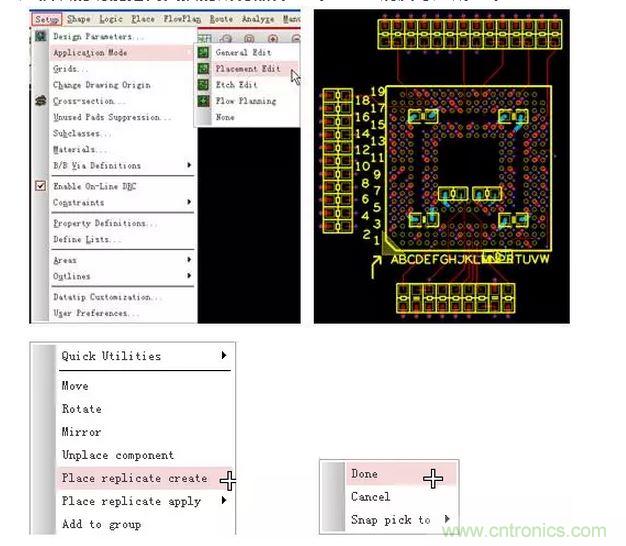

1.用16.X創建模塊的功能把需交換的所有器件、線、孔、銅皮等建成一個module
LAYOUT工程獅
LAYOUT工程獅
暫時先叫unnamed.mdd吧。

2.然后再選中這些需交換的所有器件、線、孔、銅皮等復用剛創建的module
LAYOUT工程獅

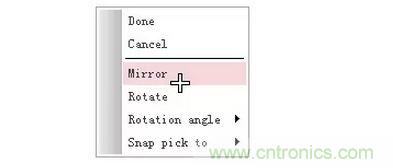

3.Module會跟著鼠標,右鍵選擇mirror.
LAYOUT工程獅

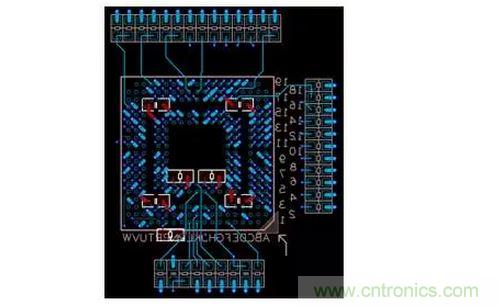

操作完以上三步之后你就會發現神奇的事情已經發生,TOP層與BOT層需交換的所有器件、線、孔、銅皮等已經變成你想要的樣子。
LAYOUT工程獅
至此,TOP層與BOT層交換基本完成,小編說得比較慢,操作的話其實就是“秒秒鐘”的事,大家可自行試用一下。

二解鎖命令不能解鎖器件

相信有一部分人在用ALLEGRO做設計的過程中偶爾會遇到器件移動不了的情況,甚至用UNFIX命令也解除不了的情況,現在小編就分享一下解決方法:
先在allegro命令行輸入skill后回車
LAYOUT工程獅
以上就是高速先生分享的兩個算是還比較實用的小技巧吧,希望能和大家一起探討學習。
