ESD（靜電放電？浪涌）保護裝置？對策元件的種類

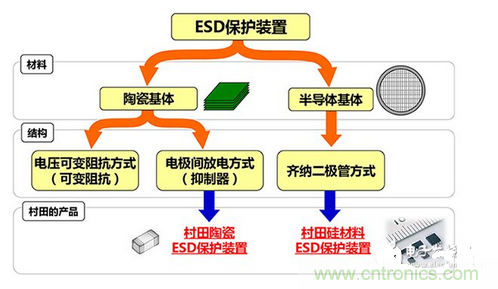

ESD保護裝置為實現必要機能，有工作原理和素材不同的產品。大致有陶瓷基體和以硅、聚合物為原料的半導體基體。陶瓷基體又有電壓可變阻抗方式的壓敏電阻型和電極間放電方式的抑制型2種，半導體基體有齊納（恒定電壓）二極管。村田提供陶瓷基體和半導體基體兩種ESD保護裝置。
ESD保護裝置·對策元件基礎知識——ESD（靜電放電?浪涌）保護裝置?對策元件的種類
ESD（靜電放電？浪涌）保護裝置？對策元件是什么？
ESD保護裝置的主要功能是將侵入到設備內部的ESD傳輸?shù)降叵隆](méi)有ESD保護裝置時，從外部人機界面侵入的數千V的ESD將直接被施加在內部的IC上。
在外部人機界面和IC之間安裝ESD保護裝置時，通過ESD保護裝置便能將ESD導入地下。通常IC驅動的電壓（V）與地面絕緣，不會妨礙數據通信。在施加數千V時傳導，在數十V時絕緣是ESD保護裝置必要的功能。
有無ESD保護裝置時IC側電壓的差異如下表所示。在此使用內置電容器（超級電容）和內部阻抗的ESD噴槍?zhuān)┘?kV的ESD，通過示波器測量設備通過后的電壓值。從圖表的波形來看，因?yàn)榫哂蠩SD保護裝置，施加到IC側的電壓被大幅抑制。

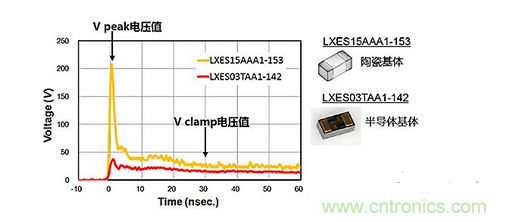

此外，放電波形被用于ESD保護裝置的性能評估。圖表上ESD施加后的峰值電壓值稱為「V peak電壓值」，施加30 ns后的電壓值稱為「V clamp電壓值」，V peak， V clamp電壓值越小，也就說明產品的ESD 保護性能越好。這些值越小、波形面積越小的產品，對IC側施加的損耗就變小。以下圖表中的LXES03TAA1-142的V peak， V clamp電壓值和波形面積都很小，所以具有優越的ESD保護性能。
