EMC設計中比環路面積更重要的是什么?

發布時間:2019-10-09 來源:卓志達、邱曼 責任編輯:wenwei

【導讀】我們都知道信號線與回路的環路面積對電路EMC特性影響很大,理論上環路面積越大,信號的天線效應越明顯,EMC特性也越差。其實除了環路面積,電路設計中另一指標對EMC特性的影響還更大。下面通過實驗演示給大家介紹。

試驗示范

EMC設計中比環路面積更重要的是什么?

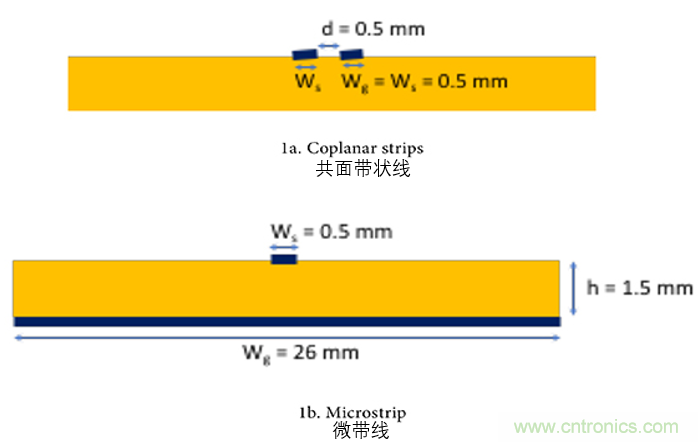

圖一  印制電路板配置

實驗演示包括印刷電路板上的兩種配置:共面帶狀線和微帶線(圖一)。兩條線的長度L= 100毫米。共面帶狀線:Ws(信號線寬) = Wg(地線寬) =0.5毫米。兩條走線之間的距離d = 0.5 mm。微帶線:Ws (信號線寬)= 0.5mm。微帶線下方的接地平面寬度為Wg= 26 mm。介質高度為h = 1.5mm。銅厚度為35微米,F(xiàn)R4板材料的相對介電常數為εr = 4.7。圖二為演示demo板:

EMC設計中比環路面積更重要的是什么?

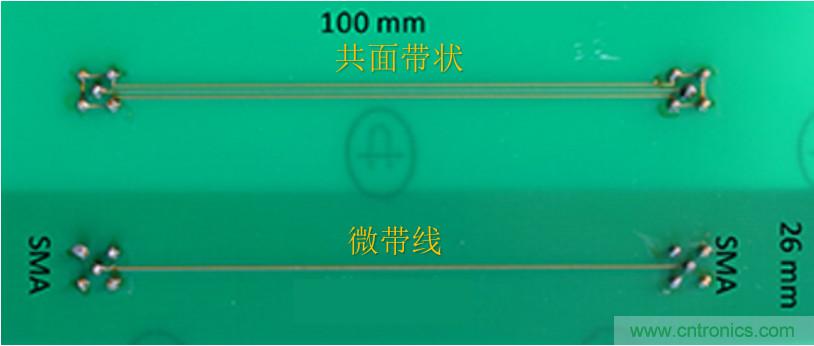

圖二  共面帶狀線和微帶線的測試樣板

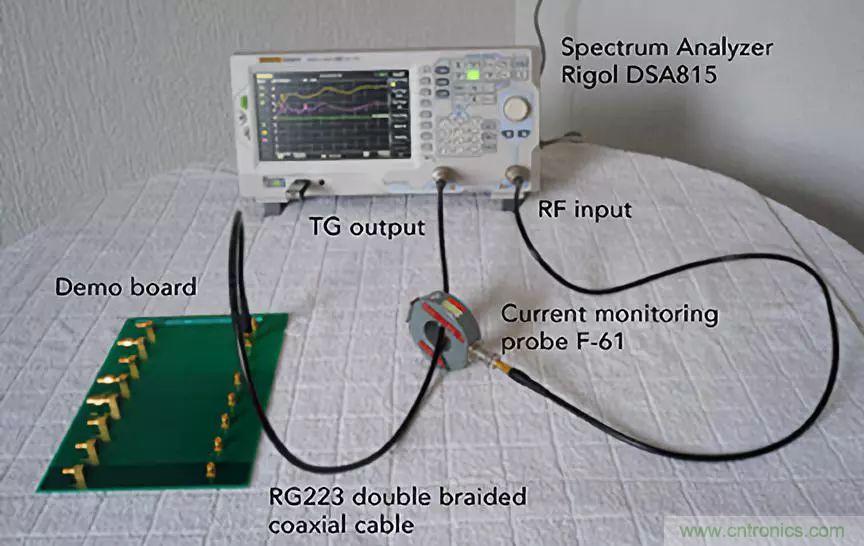

圖三為實際測試布置。測試板上兩線路一端接SMA 50Ω負載。線路另一端的用1m長的編織同軸電纜線連接到Rigol DSA815頻譜分析儀的信號輸出口。信號輸出口產生在30-100MHz的頻率范圍內100dbuv(100mv)的信號。兩線路中差模電流Idm=100mV/50Ω=2mA。使用電流探頭檢測同軸線纜上的共模電流Icm。電流探頭連接到頻譜分析儀的輸入端,頻譜分析儀設置最大保持記錄共面帶狀線和微帶線上的共模能量。

EMC設計中比環路面積更重要的是什么?
圖三  共面帶狀線和微帶線共模電流測試布置

現在讓我們來看看高頻信號電流的環路面積。對于共面帶狀線,信號電流環路面積近似L×d = 100 mm×0.5 mm = 50 mm2。微帶線的信號回路面積是L×h = 100mm×1.5mm =150 mm2。在我們的實驗演示中,微帶線比共面帶狀線的電流環路面積大3倍。在高頻(> MHz),信號回流會走路最低阻抗徑,也是最小電感的路徑,通常這條路徑也是最小環路面積的路徑。電流會盡可能靠近輸出電流的路徑返回。在微帶線的情況下,大部分返回電流直接在信號線下方的地平面回流。

測試結果和討論

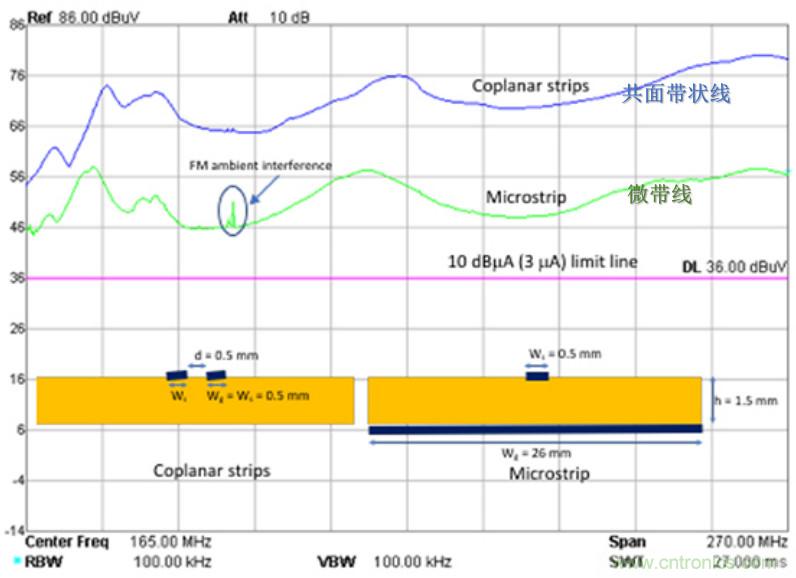

測量結果如圖四。共面帶狀線比微帶線回流環路面積小三倍的情況下,在30mhz-300mhz的頻率范圍內,共面帶狀線比微帶線共模能量還要高,最多高20db。

EMC設計中比環路面積更重要的是什么?
圖四  測試結果

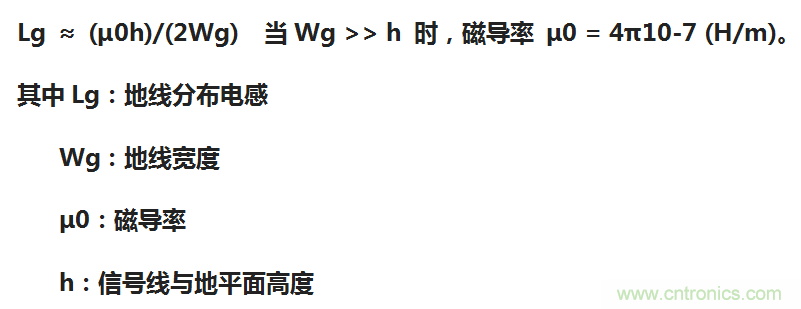

我們知道地線上共模電壓的多少取決于地線的分布電感:Vcm = Idm×2π×f×Lg。可用如下公式近似的計算地線的分布電感:

EMC設計中比環路面積更重要的是什么?

地線分布電感Lg(H)與h(m)成比例,并與Wg(m)成反比。

微帶線配置參數為(h=1.5mm,Wg=26mm),通過公式計算的: 微帶線的地線分布電感約為:Lg= 36nH / m。共面帶狀線配置(d = 0.5 mm,Wg = 0.5 mm),地線分布電感約為:Lg = 300nH / m,共面帶狀線的地線分布電感將近是微帶線的10倍。

總結

從實驗中我們了解到,雖然微帶線的差模電流回路面積是共面帶狀線的3倍,但微帶線的共模能量在頻率范圍內卻要低得多(20 dB)。造成這樣結果的主要原因是地線的分布電感。微帶線的接地平面具有比共面帶狀線接地走線低得多的分布電感,這樣導致微帶線地線上的電壓會更低,因此共模能量也會更小。

我們可以得出結論, EMC設計中的一個重點是:

盡量最小化地線(信號回流)的分布電感。

在印刷電路板上如何實現?

1.縮短接地回路引線長度。
2.信號線靠近接地平面。
3.增大接地線的寬度或直接使用接地平面。

參考文獻: Marcel van Doorn《What is the Most Important EMC Design Guideline?》

本文轉載自韜略科技。
