【導讀】 隨著時代的發展，高分辨率智能手機走進人們的視線，降低耗電已成為生產平面顯示器的關鍵；市場研究機構 NPD DisplaySearch 表示，從傳統意義上來講，非晶硅薄膜晶體管液晶顯示(a-Si TFT LCD)技術對降低電量損耗已經不能產生效果，因此使用低溫多晶硅(LTPS)和氧化物技術來制造高分辨率面板已經是面板商不得不面臨的問題。
NPD DisplaySearch 表示，LTPS和Oxide面板有較高的電子遷移率，所以即使達到更高的分辨率，像素較為集中時，其電子移動性也依然很快。因此在高分辨率面板中，也不需花費更多的功耗來驅動像素。從這方面來看LTPS似乎是制造高分辨率面板的最佳技術，然而它也有不足之處，包括生產制程較長、光罩數更多以及成本更高(成本包括替換a-Si設備的昂貴投資)。而Oxide TFT面板則面臨均勻度較低和電壓不穩定的缺點。
沒有一種技術是完美的，但面板廠商目前正在尋找一種解決方案，可以使a-Si技術也能達到高分辨率面板的要求。NPD DisplaySearch觀察到，面板廠商使用a-Si技術和其他技術的分界線是300 ppi (Pixel Per Inch，每英寸像素數量)。以大部分面板廠的規劃而言，300 ppi以下的面板使用a-Si技術，300 ppi以上則使用LTPS和oxide技術。
NPD DisplaySearch也觀察到，以相同5英寸FHD智能手機面板而言，LTPS LCD成本比a-Si高14%，從理論上來講，a-Si技術可以達到高分辨率顯示器的要求，但良率和成本是大量生產的障礙。

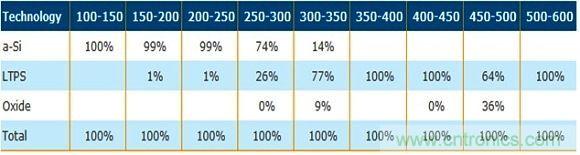

下表展示了2014年第一季各面板技術在各像素規格段的手機面板出貨量。在250~300 ppi規格段中，74%的出貨量為a-Si技術，只有26%為LTPS。而在300-350 ppi規格段中，僅有14%為a-Si技術，大部分是LTPS，還有9%為oxide。350 ppi以上的出貨面板幾乎都是LTPS技術。
NPD DisplaySearch 表示，目前，a-Si技術可以達到的最高顯示分辨率如下：
˙4.3英寸，1,280×720，342 ppi；
˙4.7英寸，1,280×720，312 ppi；
˙5.0英寸，1,280×720，294 ppi；
˙5.3英寸，1,280×720，277 ppi；
˙5.5英寸，1,280×720，267 ppi；
˙3.5英寸，800×480，267 ppi。
直到2014年第二季，面板廠商仍不能使用a-Si技術生產Full HD (1920 × 1080)智能手機面板，只能采用LTPS或oxide技術。但a-Si的優勢在于產能充足、折舊較低、工藝成熟、成本低廉。因此，面板廠商仍然試圖使用該技術生產高分辨率面板。
