【導讀】本文介紹了6種超薄型的電源適配器電路圖設計，并對每種設計進行短小精悍的點評，小編希望大家在閱讀過這篇文章之后能夠有所收獲。
隨著人們的生活被各種高科技的產品充斥，電源適配器的市場變得越來越大。這些高科技的小玩意都離不開電源適配器，因?yàn)殡娫催m配器肩負著將電流轉換的使命，將電流轉換成能被這些科技產品接受的電能。近年來，電源適配器向著輕薄話發展，功能沒有任何損失，而體積卻越來越趨于輕薄小型。本篇文章羅列了一些超薄適配器的實例，并進行了一番點評。

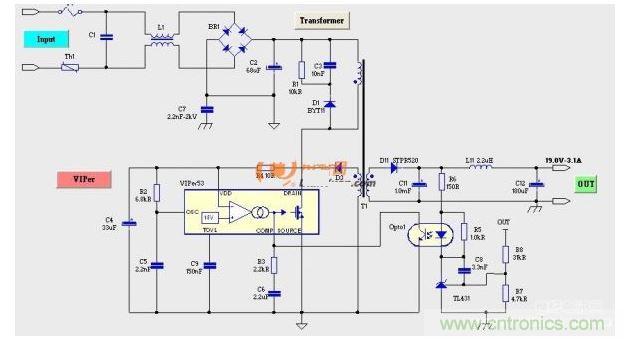

采用viper53的適配器電路圖
圖1
該芯片在應用全電壓輸入輸出60w溫升很難解決，另外加了散熱片，在90v輸入仍然出現過熱保護，最后使用了強制風冷才通過常溫老化試驗，建議使用該芯片的時候，盡可能使用在40w以?xún)?nèi)，而且不外加散熱需注意layout的散熱處理，或者不做全電壓輸入的，只做220輸入60w。
實際使用時C4為47u，D3為FR104，D1為FR207，C11為1000u，C13為470u，光耦是2501，輸出加了差模電感。

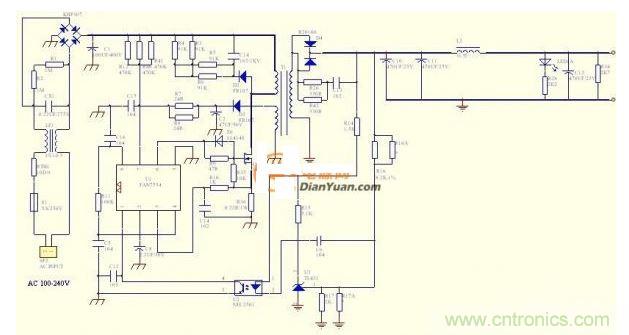

采用FAN7554的適配器電路圖
圖2
類似于384x系列的加強型，增加了待機跳頻功能，能有效的減低待機功耗，其他用法跟384x差不多。
采用OB2269的60w適配器電路圖
圖3
[page]

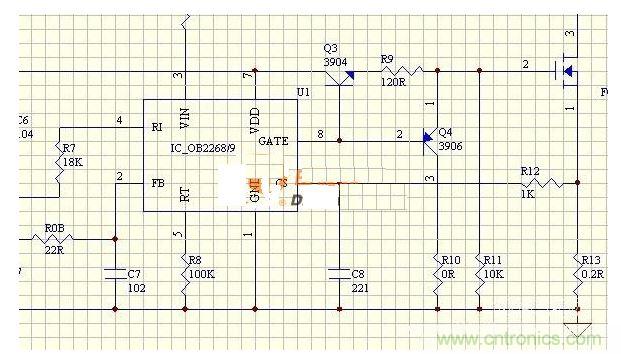

該芯片是OB經典的型號之一了，其性能就不多說了，只是驅動能力還有待提高，不然功率擴展方面就會有所限制，建議在做90或120w的時候最好加擴流驅動。
圖4

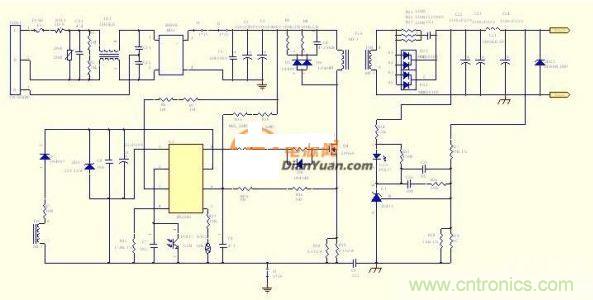

采用FMD810D的適配器電路圖
圖5
該芯片有高仿OB的嫌疑，在保證性能的條件下，成本有所下降。
[page]

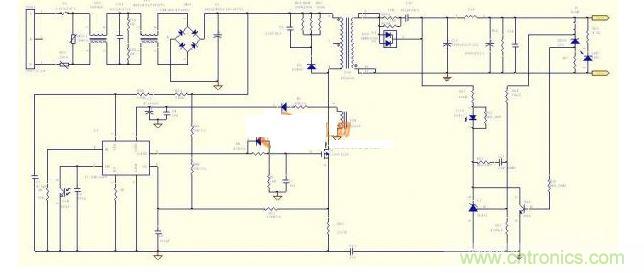

采用RS2042的適配器電路圖
圖6
獨立的高壓?jiǎn)?dòng)，5腳可以外加NTC做過熱檢測保護，也可以將此腳位改成其他保護使用。

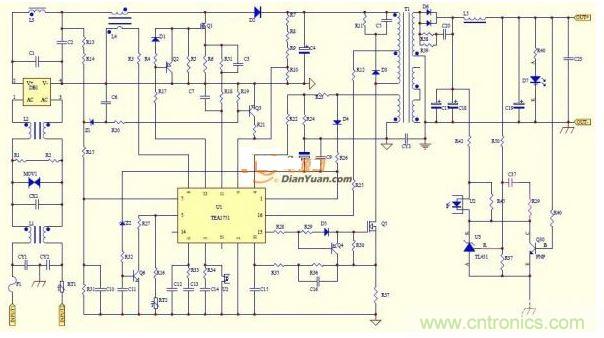

采用TEA1751的適配器電路圖
圖7
此為90w帶pfc的適配器，TEA1751集成了pfc控制，高集成的設計可使得電路更加簡單，從而節約空間的使用率。
