【導讀】學過電子的都知道，單片機最小系統是整個電路的核心，它主要由電源、復位、振蕩電路、擴展部分組成。本文對單片機最小系統做出了總結，分別詳述了整個電路中的電源電路、復位電路、振蕩電路。希望大家讀完本文后，能夠?qū)纹瑱C(jī)電路有所了解。

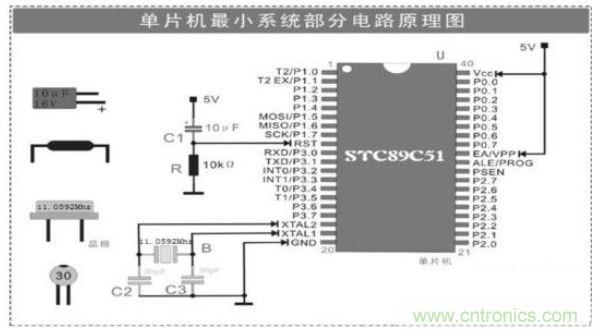

圖1：最小系統原理圖
電源模塊對于一個完整的電子設計來講，首要問題就是為整個系統提供電源供電模塊，電源模塊的穩定可靠是系統平穩運行的前提和基礎。51單片機雖然使用時間最早、應用范圍最廣，但是在實際使用過程中，一個和典型的問題就是相比其他系列的單片機，51單片機更容易受到干擾而出現程序跑飛的現象，克服這種現象出現的一個重要手段就是為單片機系統配置一個穩定可靠的電源供電模塊。

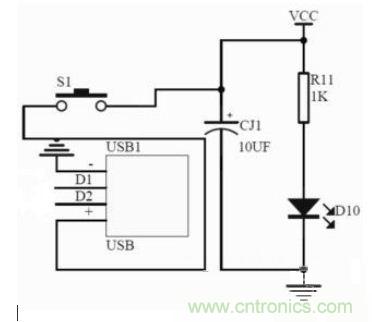

圖2：電源模塊電路圖
此最小系統中的電源供電模塊的電源可以通過計算機的USB口供給，也可使用外部穩定的5V電源供電模塊供給。電源電路中接入了電源指示LED，圖中R11為LED的限流電阻。S1 為電源開關。[page]
復位電路
單片機的置位和復位，都是為了把電路初始化到一個確定的狀態，一般來說，單片機復位電路作用是把一個例如狀態機初始化到空狀態，而在單片機內部，復位的時候單片機是把一些寄存器以及存儲設備裝入廠商預設的一個值。

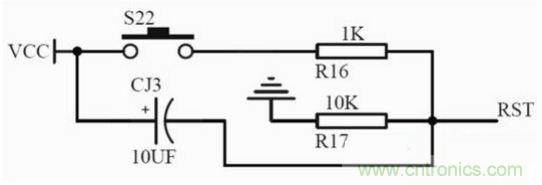

圖3：復位電路圖
單片機復位電路原理是在單片機的復位引腳RST上外接電阻和電容，實現上電復位。當復位電平持續兩個機器周期以上時復位有效。復位電平的持續時間必須大于單片機的兩個機器周期。具體數值可以由RC電路計算出時間常數。復位電路由按鍵復位和上電復位兩部分組成。
(1)上電復位：STC89系列單片及為高電平復位，通常在復位引腳RST上連接一個電容到VCC，再連接一個電阻到GND，由此形成一個RC充放電回路保證單片機在上電時RST腳上有足夠時間的高電平進行復位，隨后回歸到低電平進入正常工作狀態，這個電阻和電容的典型值為10K和10uF。
(2)按鍵復位：按鍵復位就是在復位電容上并聯一個開關，當開關按下時電容被放電、RST也被拉到高電平，而且由于電容的充電，會保持一段時間的高電平來使單片機復位。
振蕩電路
單片機系統里都有晶振，在單片機系統里晶振作用非常大，全程叫晶體振蕩器，他結合單片機內部電路產生單片機所需的時鐘頻率，單片機晶振提供的時鐘頻率越高，那么單片機運行速度就越快，單片接的一切指令的執行都是建立在單片機晶振提供的時鐘頻率。
在通常工作條件下，普通的晶振頻率絕對精度可達百萬分之五十。高級的精度更高。有些晶振還可以由外加電壓在一定范圍內調整頻率，稱為壓控振蕩器(VCO)。晶振用一種能把電能和機械能相互轉化的晶體在共振的狀態下工作，以提供穩定，精確的單頻振蕩。

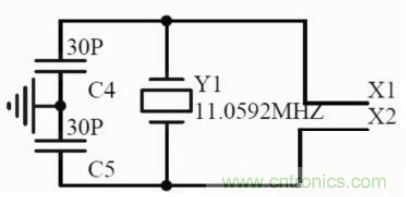

圖4：振蕩電路圖
單片機晶振的作用是為系統提供基本的時鐘信號。通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。晶振通常與鎖相環電路配合使用，以提供系統所需的時鐘頻率。如果不同子系統需要不同頻率的時鐘信號，可以用與同一個晶振相連的不同鎖相環來提供。
STC89C51使用11.0592MHz的晶體振蕩器作為振蕩源，由于單片機內部帶有振蕩電路，所以外部只要連接一個晶振和兩個電容即可，電容容量一般在15pF至50pF之間。
