【導讀】本文設計的空氣清新機能夠制造臭氧。臭氧能夠殺菌消毒，去除異味，臭氧是強氧化劑，在空氣中存活時間短。而本文設計的空氣清新機則恰好克服了這一缺陷，能夠定時控制電路和制造臭氧。
市電經B1降壓為交流12V，再經D1，D2全波整流及C1濾波后由R1，DW，C2穩壓，IC1是可編程振蕩器定時器CD4541，產生周期為2.4小時的脈沖信號，RP，C3確定了IC1內振蕩器工作頻率，其12，13腳接高電平時，⑧腳的輸出是對振頻的65536分頻，因此周期T=2.3·65536-RP．C3;十進制計數分配器IC2為CD4017，在IC1輸出的時鐘信號觸發下，十個輸出端依次輸出2.4小時高電平，經二極管、R4使BG導通，J吸合，臭氧發生電路工作。
右圖所示的臭氧發生電路由固態模塊TWH9223．升壓變壓器B2和臭氧|管190組成，均為中山達華廠生產的組件，其中在TWH9223內部固化了整流濾波電路、電子開關指示電路、15kHz振蕩電路和功率放大電路等，其輸出經固態升壓模塊B2推動190間歇工作，工作10秒，停止30秒，這將有助于延長臭氧管的使用壽命。
TW/H9223的⑤、⑥腳所接的發光二極管用于指示間歇工作狀態。由于整個臭氧發生組件對電壓的要求較寬松，因此無須采用穩壓電路供電。
本裝置中的a-j十個端子可根據需要與R4連接。
圖1：臭氧發生電路

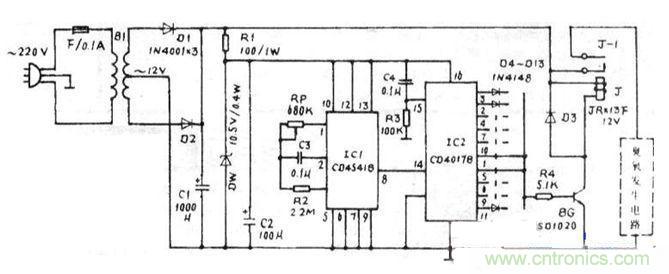

圖2：整體電路設計
1．大多元器件不難獲得，電源變壓器B1選取5W時即能滿足功率需求，當然優質小3W的B1也能勝任；但RP與03應具有5%以上的精度。
2．用于汽車空氣清新時，下圖中的降壓穩壓電路可省去，因?yàn)槠?chē)蓄電池多為12V供電。
3．由于臭氧質量比空氣重，因此本裝置必須安置于高處，便于生成的臭氧向下流動，與空氣充分混合。
4.在奧氧發生期間，最好離開現場，避免對呼吸道的刺激。
