這款電源主要利用了幾塊鋰電池，想要達到的效果初步如下：

用普通的手機充電器或電腦的USB接口要能很方便的給移動電源充電；
用太陽能板也能給電池充電；
輸出5V 500mA；
有充電指示，和電量低指示；

事先說明，這款電源并不考慮內置內置AC充電電路，因為手機充電器、mp3充電器等基本上都是USB接口的，直接用這些接口就好了很方便，另一方面，如果有5V左右的太陽能板也可以外接充電。

至于太陽能電池板，不建議和電池安裝在一起形成一體。因為在高溫環境下，電池處于暴曬的情況下是容易發生危險的。所以太陽能電池板考慮外接，不裝到一起。

[page]

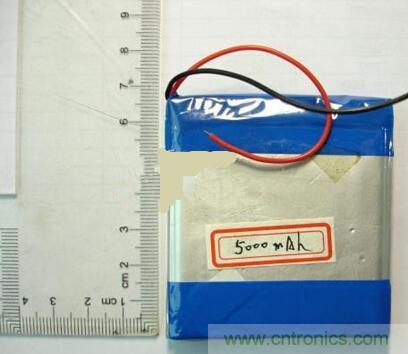

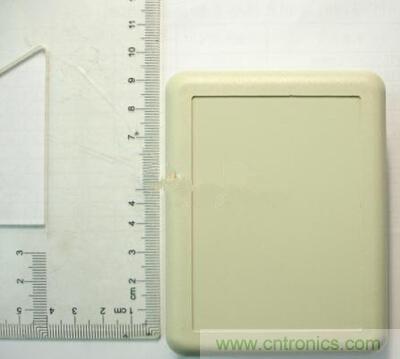

電池外殼采用塑料，尺寸是：90*70*28mm，外壁較厚，如果大家有較為大的外殼，可以做容量更大的電池。電池是鋰電的：3.7V 5000mAH。 尺寸是：66.5*61.5*9.5mm。

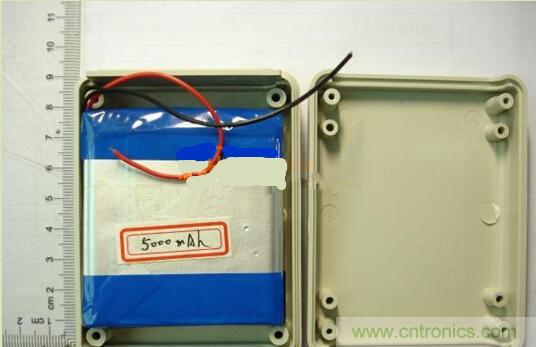

再看看電池裝到外殼的情況：視乎尺寸很合適。

鋰電池充電IC比較常用的有：TP4056/LTC4054/SC806/SC805/MAX1507等。原來計劃用STM8單片機實現全部的充電控制和放電回路的BOOST升壓控制，考慮到讓大多數人都容易DIY，最終還是決定用通用充電IC加BOOST升壓IC來實現了。

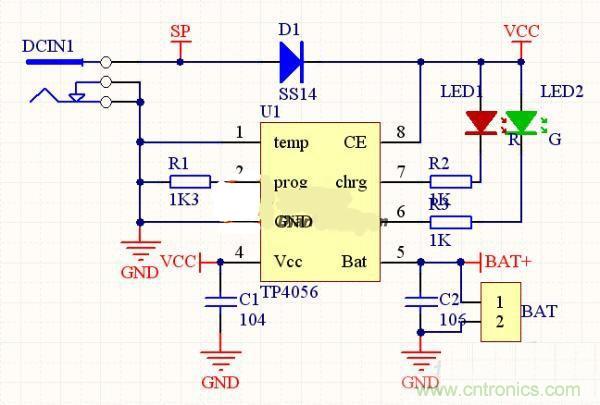

充電電路選擇：TP4056，主要是這顆IC相對便宜好買。充電電路如下：

不過相對的，這款芯片的充電電流非常小，5000mAh的電池要充很久才能充滿。如果IC散熱處理的好的話可以1A的電流充電，因為考慮到用電腦的USB口也可以充電，所以電流計劃限制到500mA，如果過大的電流可能會燒壞電腦主板，電流設定電阻還要做進一步調整。在500mA下要充滿5000mAH的電池要10小時。
升壓電路決定用MP1542，電路如圖：

用單片機實現充電和升壓，做起來相對復雜一點，DIY考慮到簡單易做。后面也會發布太陽能充電的移動電源。

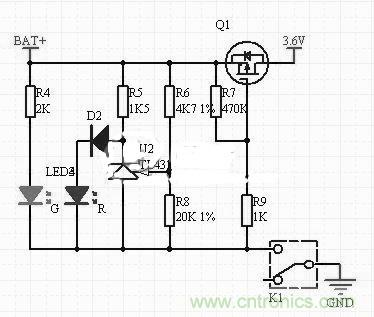

工作指示和低電量指示電路：

[page]

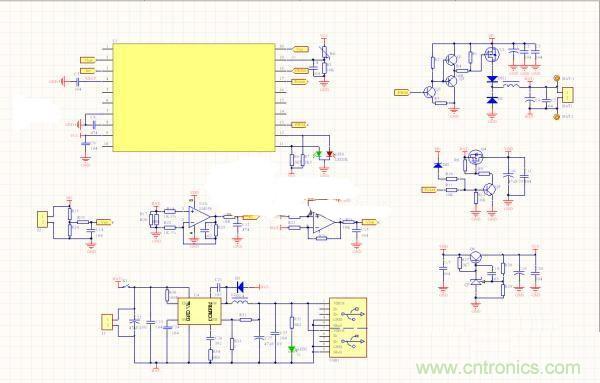

上圖是目前在設計中的10W、20W太陽能備用電源，電池組分別是12V7AH、12V12AH鋰電池組，充電帶MPPT，輸出2路5V USB接口，一路點煙器接口。

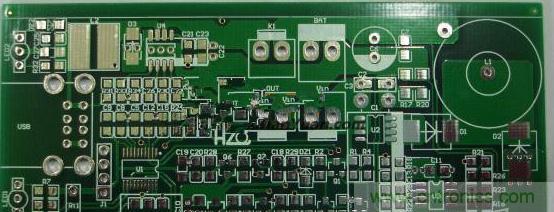

成品的10W、20W太陽能備用電源的PCB板。

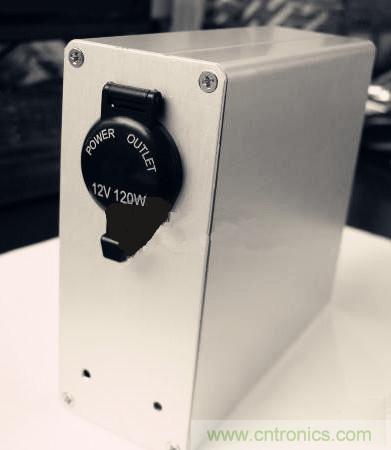

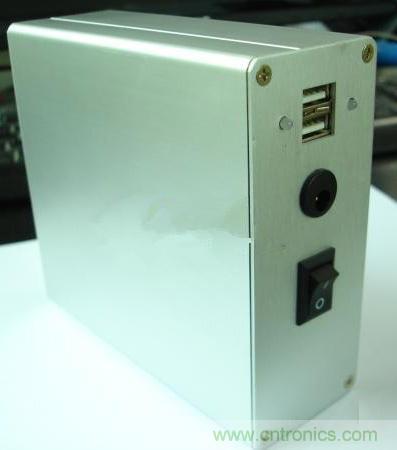

組裝一下就成了一個10W的太陽能電源了，成品如下

本篇文章處處從新手的角度出發，充分考慮到DIY的需要，在各個環節都選擇最容易上手的設計和器件進行設計。不追求大功率，而是滿足大家動手的需要。并且加入了太陽能充電的設計，提供了一種新的思路。
