經驗分享:教你精確采集復阻抗的測試數據
發布時間:2015-02-15 責任編輯:sherryyu
【導讀】進行設計時工程師必須滿足或超過儀器儀表和測量設備的設計目標。在設計過程中,針對測試和測量方法與方案使用精確而適當?shù)膬x器儀表尤為重要。為了更好地幫助設計工程師,本文將討論進行精確數據采集時所面臨的難題——特別是在復阻抗測量系統中。
阻抗測量是一項困難的信號處理工作,并且在很多傳感器和診斷類應用中正變得越來越重要,比如醫學樣本分析、生物醫學組織的電阻率/傳導性、液體環境分析以及傳感器接口。阻抗轉換工作習慣上采用分立式解決方案完成,但通常需要具備高級模擬設計技巧,以便提取未知阻抗的頻率響應信號,如圖1所示。

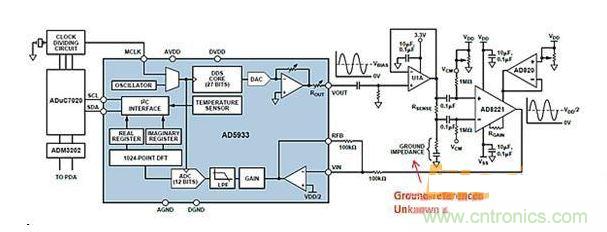

圖1. ADI AD5933與AFE相配合,用于測量凝血測量系統中的地基準阻抗
分析復阻抗測量時,可能會遇到下列難題:
· 如何以DDS輸出頻率為基礎,控制ADC采樣頻率(窗口采樣與相干采樣)
· 如何管理元件選擇
· 開發軟件以控制DDS
· 確定FFT需要的軟件
· 如何計算誤差預算
· 確定溫度效應
為了測量液體的電導率或阻抗必須將探針插入液體中。您不僅可以測量液體的電阻,還能測量可能是由于液體中的金屬物質所導致的任何容性效應。為了在校準和未知阻抗間切換,可以使用外部CMOS開關。
