【導讀】力科今天發布業內第一款用于示波器的PAM4信號分析軟件。新的分析套件能夠?qū)AM4信號的所有三個眼圖，抖動以及噪聲進行測量，是設計下一代電和光鏈路以通過利用PAM4信號尋求速率翻倍的工程師所需要的。
PAM4通過使用4電平信號將每個符號（Symbol）編碼了2位信息以取代過去的1位信息。與2電平NRZ信號相比，信息量翻倍的代價是價格更昂貴以及更加復雜。PAM4眼圖包含三個眼圖而非一個，且包括12種類型的切換而非兩個。工程師必須要理解他們的發送器，通道，以及鏈路如何影響PAM4信號眼圖的質量，以及評判因抖動和噪聲導致的眼圖的閉合與誤碼率（BER）函數間的關系。

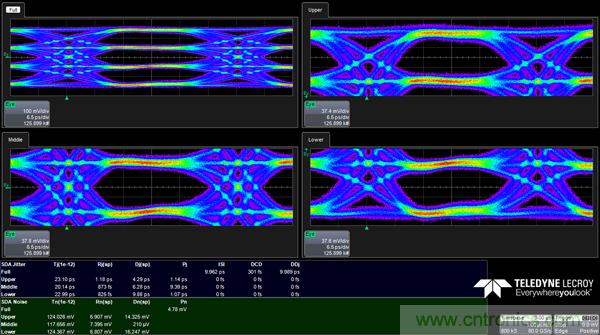

圖：力科發布首個基于實時示波器的PAM4信號分析軟件
示波器中傳統的串行數據分析工具主要設計用于NRZ信號，所以需要開發新的工具和技術來測試4電平信號。新的PAM4信號分析工具是特別設計用于4電平信號及為PAM4信號的所有三個眼圖進行眼圖，抖動以及噪聲的測量。總體抖動和噪聲在給定抖動和噪聲行為內被分解為隨機和固有成分。除了驗證抖動，噪聲以及眼高/眼寬等參數是否合格以外，軟件還可以通過顯示一系列包括直方圖，追蹤，頻譜，以及浴盆曲線來讓使用者理解抖動的產生根源。
在力科（Teledyne LeCroy）針對復雜信號的抖動和時序測量不斷創新的歷史中，PAM4分析包是最新的一個創新。力科（Teledyne LeCroy）是第一個提供專用抖動分析和串行數據分析示波器的廠家，且目前的串行數據分析軟件包SDAIII-CompleteLinQ已是第三代串行數據分析工具。該工具是業內唯一能夠提供對4路串行信號同時進行眼圖，抖動和噪聲測量并方便的進行對比的分析工具。PAM4分析包正是基于這些經驗而開發的，專用于PAM4信號的測試分析。
