【導讀】某個工程師用萬用表的時候出現奇怪現象，為什么一段時間不用萬用表就“自我了解”了？原來原因就出在萬用表中的各種軟關機電路上，只要單片機一會不工作就會自動關機，智能又方便。本文就由名師為我們講解自動關機電路。

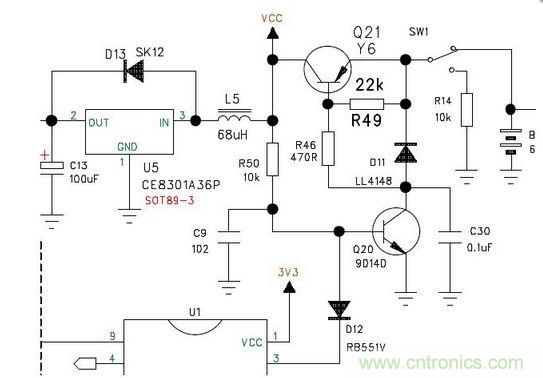

先解決萬用表的問題——自動關機電路如下圖所示：
圖1
聲明下哦：電路出自于網上，不是我自己弄出來的。來，細細分析下：
其實說白了就是—— 比較器+ RC定時+三極管開關
R1和C1組成RC定時網絡，Q1和Q2組成電子開關。
其工作過程是：當把開關S1置于“關”時9V電池對電容C1充電。使得C1兩端的電壓等于電池電壓。當把S1置于“開”時，電容C1接至運放的同相輸入端（A），同時也通過R1放電。R2和R5分壓得到約1.5V的電壓加至運放的反相輸入端（B），剛開機時電壓A>B，運放輸出高電平。這說使用Q1和Q2都導通，通過Q2的集電極輸出9V電壓。萬用極工作。
隨著C1的不斷放電，A的電壓不斷下降，當A端電壓小于B端電壓時，運放輸出低電平，Q2輸出低電平，然后萬用表就自動關機了。。
至于定時的時間，就取決于R1和C1了。其關系為：t=-ln(A/U)RC，其電U為電容的初始電壓，A為終止電壓。以上電路的值約為14分鐘，當把電容換成100uF時約為半小時。
嗯，看完萬用表自我了結電路后，來，再看看那些好玩的軟關機電路（都來源于萬能的網絡，分析過，原理上都可行的），且看他們又是如何“自殺”的？

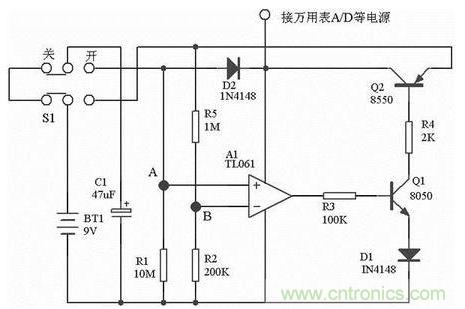

圖2
這個電路稍顯復雜，但是原理還是一樣的簡單，就是電子開關的關斷而已。

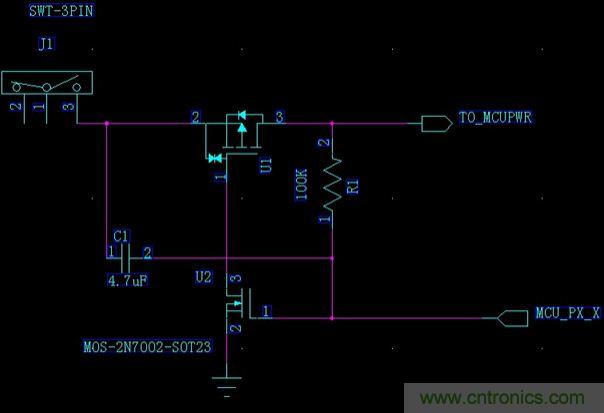

圖3
