【導讀】很多人在功率測量時由于選擇的同步源不當，從而造成測量值不穩定或出現偏差。進行功率測量時選擇合適的同步源可能實現功率測量“神同步”。諧波測量應選擇PLL源，但是同步源和PLL源之間有什么差異？各自有什么作用？

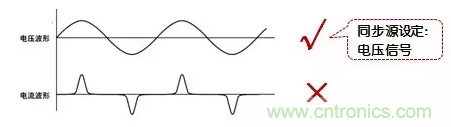

為了能精確的計算功率等測量值，需要從采樣數據中按完整的信號周期截取數據，而原始的采樣信號有電壓和電流兩種，由于電壓和電流的信號周期不可能完全一樣，所以無論選擇電壓信號周期作為截取依據，還是選擇電流信號周期作為截取依據，都無法完美的截取完整的信號周期，怎么辦呢？從電壓電流中選擇畸變小、輸入電平和頻率都穩定的信號作為截取依據，這樣的信號容易測出信號周期，從而計算出的功率等測量值也肯定是相對好的，那么作為截取依據的這個信號我們就稱為同步源。由此可以得出選擇同步源的依據，即選擇畸變小，頻率穩定的輸入信號作為同步源。

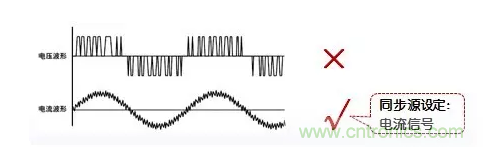

當被測對象是變頻器，其電流波形的畸變相比電壓波形較小時，請選擇電流信號作為同步源。
在功率分析儀PA6000中，常規測量模式只需要設置同步源，不需要設置PLL源的，只有在諧波模式和IEC諧波模式下才需要設置PLL源。為什么要在測量諧波時引入PLL源呢？諧波測量的核心是時域到頻域的轉換。離散傅里葉變換（DFT）是對數字信號進行時域到頻域轉換，而高效進行DFT的方法就是快速傅里葉變換（FFT），PA6000就是使用FFT的方法來實現諧波測量的。
FFT算法中有一個假設，假設離散時間序列可以精確地在整個時域進行周期延拓，所有包含該離散時間序列的信號為周期函數，周期與時間序列的長度相關。然而如果時間序列的長度不是信號周期的整數倍，假設條件是不成立的，就會產生頻譜泄漏。對信號做FFT分析時，如果采樣頻率固定不變，由于被采樣信號自身頻率的微小變化以及干擾因素的影響，就會使采集數據不是信號周期的整數倍，此時就會產生頻譜泄露。
PLL鎖相環是一種反饋電路，其作用是使得電路上的時鐘和某一外部時鐘的相位同步。PLL通過比較外部信號的相位和由壓控晶振（VCXO）的相位來實現同步的，在比較的過程中，鎖相環電路會不斷根據外部信號的相位來調整本地晶振的時鐘相位，直到兩個信號的相位同步。PA6000通過引入PLL硬件，使采樣頻率和信號頻率同步，然后通過倍頻保持采樣頻率是信號頻率的整數倍，保證采集數據正好是信號周期的整數倍，從而消除頻譜泄露。如何選擇PLL源呢，由選擇同步源的原理可知，當然選擇畸變小，頻率穩定的輸入信號作為PLL源！
相比PA6000，周立功致遠電子最新的PA5000功率分析已經支持雙PLL源了，用戶可以為不同的測量通道選擇不同的PLL源，快來感受一下PA5000的雙PLL源吧。
圖3 設置PLL源

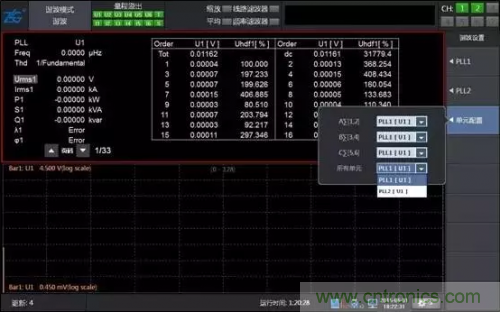

圖4 設置測量通道使用的PLL源
