【導讀】很多人不會自己玩DIY，更別提懂DIY的人。今天就來介紹一下集結了10年濃縮知識精華，讓你秒懂的主板基礎結構的講解。雖然不會玩DIY，但可以從學習主板基本機構開始了解最基礎的步驟。本文就來簡要介紹主板結構。
主板的功能是什么？就是提供各種硬件的【安裝基座】，把各種【硬件連接】起來。傳統的主板有兩顆芯片，按照連接的硬件種類不同，分為【北橋】芯片和【南橋】芯片，統稱\"芯片組\"，比如780G北橋+SB710南橋。
北橋靠近CPU，通常用來連接【高速的硬件】，傳統北橋的功能包括內存控制、顯卡PCI-E控制、集成顯卡、集顯輸出等。
南橋通常在主板右下角，用來連接【低速的硬件】，最主要提供SATA硬盤/光驅控制、IDE硬盤/光驅控制、USB接口、音頻和PCI控制。
主板+CPU必須完成上面這些功能，否則平臺不完整，無法使用，而集顯是例外，不是必備，但如果主板有、CPU也有，那么就是冗余，也無法使用。

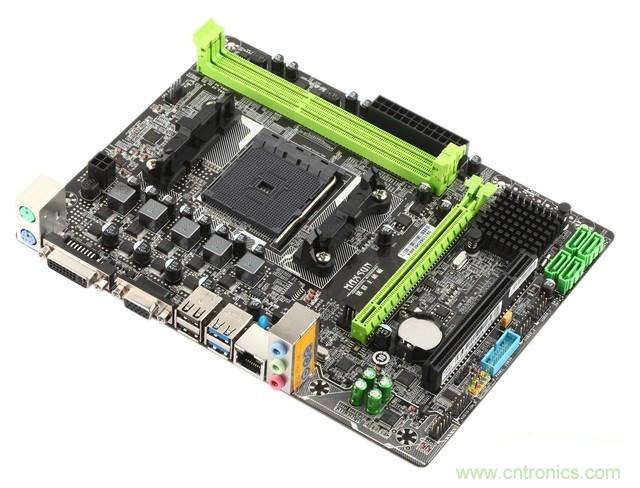

南北橋芯片組設計已經被市場淘汰，目前世面主流是【單芯片】，比如A55、A68、A88等都是單芯片。
單芯片設計下，【CPU吞并了北橋】大部分功能，包括內存控制、顯卡PCI-E控制、集成顯卡、集顯輸出，而單芯片基本上就是傳統南橋功能，只是多了傳統北橋的低速PCI-E擴展。
AMD的AM家族是南北橋設計，主板上兩個散熱片，集顯在主板，CPU就是純CPU，而FM家族是單芯片，主板上一個散熱片，集顯在CPU，顯卡PCI-E控制也在CPU。
如果拿FM家族的CPU配AM家族的主板，且不說接口不兼容，從功能上來說，內存控制、集顯、顯卡PCI-E控制都可能是重疊的，一山不能容二虎，不能這樣配。而AM家族的CPU配FM家族主板，就會出現沒有人提供顯卡PCI-E、集顯等功能的問題，三缺一，麻將都打不起來。
同樣，Intel平臺現在主流也是單芯片設計，比如H61、H81、B85等都是單芯片。
以H81為例，我們來看看各部分功能都是來自哪里：
內存插槽--內存控制器，來自CPU
核芯顯卡及顯示輸出--整合顯示，來自CPU
SATA接口--磁盤控制器，來自H81
USB3.0/2.0--磁盤控制器，來自H81
PCI-E顯卡--顯卡PCI-E控制器，來自CPU
PCI-EX1插槽--低速PCI-E控制器，來自H81
聲卡/網卡--低速外圍設備，來自H81
PS/2鍵鼠--低速外圍設備，來自H81
溫度檢測/風扇控制--低速I/O芯片，來自H81
高速設備通常來自傳統北橋，即現在的CPU，低速設備通常來自傳統南橋，即現在的主板芯片，搞明白這點之后，你就會明白為何現在的主板對性能影響不大。
CPU吃掉了北橋，那么為什么不吃掉南橋呢？實際上，現在市面的確有這種主板，那就是賽揚J1900、賽揚N3150等，這些產品都采用低功耗、板載CPU設計，CPU除了具備傳統北橋功能，還具備傳統南橋功能，所以主板上只有一顆芯片，只需要一個散熱。
但這種設計還不會是市場主流，一來是因為技術方面原因，另一方面是因為市場生態方面原因。
搞清楚主板的基本結構沒有？現在的CPU已經具備了傳統北橋大部分功能，所以主板就是一個南橋的角色，如果你發現CPU+主板組合后不能提供傳統南北橋的部分功能，那么就說明，你可能又裝錯了。
