血淚經驗總結:一定要避免的兩個電路設計失誤

發布時間:2015-10-08 責任編輯:sherry

【導讀】本文總結的是一位技術工程師自己的經驗,在電路設計中總會遇見的兩個設計失誤:到底是哪兩個呢?如何克服?看下文細細講來!

今天寫兩個電路設計失誤,第一個是由于電流增益不夠引起的,該電路是參考別的設計者引發的,看了之后可以了解一些知識。

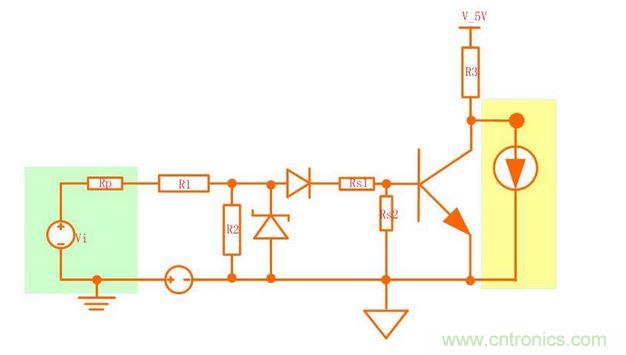

第一個失誤的主要原因是,設計者錯誤估算了R1的大小。其設計的值太大,導致Ib太小。
模型轉換

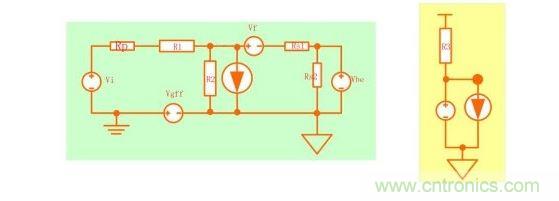

這里把等效的模型轉換成如下:
模型轉換
以上的模型描述了輸入和輸出的模型,正式計算的分成兩個部分。
模型轉換
求解基極電流Ib

求解集電極電流Ic

求解放大比例
[page]
通過這個比例可得到三極管的狀態,如果在線性區,則三極管的管壓降Vce是變化的,這就導致了邏輯的問題。這種錯誤就是,某種狀態識別不出來。

從某種角度來看,這其實是一個電平轉換的問題,只不過用三極管隔離了一下而已。

反正我個人不推薦這種接法,因?yàn)橄拗铺髸?huì)導致三極管欠飽和,進入線性區。如果限流太小,則在高頻脈沖浪涌沖擊下會失效。

現在越來越多的采用專用接口電路來處理這種電路,不過因?yàn)榭赡艽嬖谥苯佣搪返降鼗蛘唠娫吹腻e(cuò)誤(ISO16750-2規定的)。因此這個問題就很棘手了,輸入部分其實都是大問題,因?yàn)槟阌肋h(yuǎn)不想在信號進入的時候就是錯誤的。
模型轉換

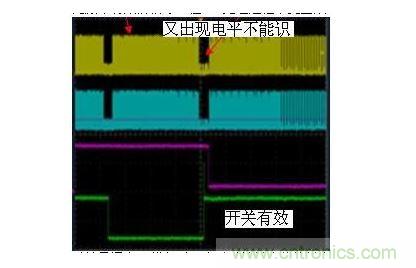

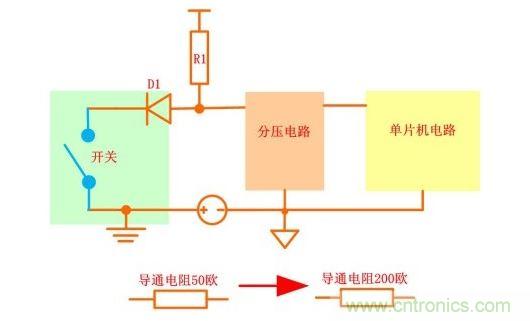

原本設計的好好的電路,由于開關的導通電阻變化,導致電路對這個參數變化起不了調節作用,因此原本有效的信號,在MCU處理過程中完全成了無效的信號了。
模型轉換

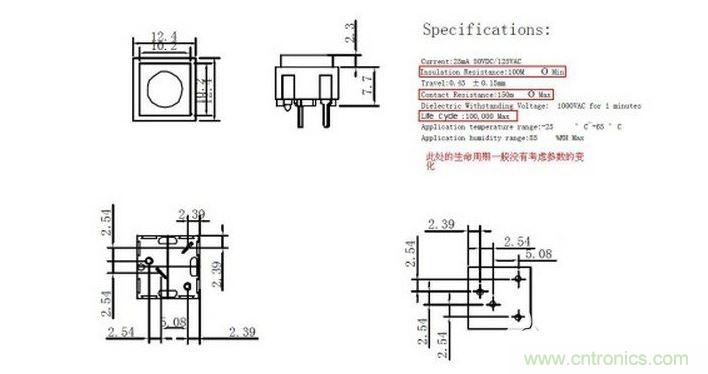

開關導通電阻值主要取決于開關觸頭的接觸電阻。接觸電阻值是開關觸點接觸工作性能的最基本參數,接觸電阻的大小直接反映開關觸點接觸的可靠性。

實際上接觸電阻隨著開關的老化和磨損,導通電阻是有變化的。國外的整車商都規定了開關的最壞的導通電阻的情況,在國內一般不會考慮這個阻值(一般也無法控制的太精確。)

需要注意的是,現在我們看到的開關里面的導通電阻參數,一般是通過測量開關導通電阻值。

而比較正規的做法是,需要通過老化實驗,測量導通電阻,估計觸頭的磨損程度和回路的接觸情況,從而預測觸頭的壽命。(老化實驗)

因此設計的時候需要有足夠的余量,有兩條原則。
模型轉換
第一條,設想你可能遇到的最壞的情況,在這個條件下去設計。

第二條,努力保證模塊不會進入最壞的條件模式。
