【導讀】斷點的種類很多，大體分為簡單斷點和復雜斷點兩種。不同的仿真器斷點種類也不同，一般都支持簡單的程序斷點，也是用戶經常使用的斷點。下面介紹一下常用的斷點，希望對大家調試時有幫助。
高檔仿真器支持的斷點種類很多，如時間斷點、變量操作斷點等。用戶通過操作斷點可以控制仿真器在指定的位置停止運行，然后分析當前的運行狀態，判斷程序中可能存在的問題或調試整個系統的硬件。

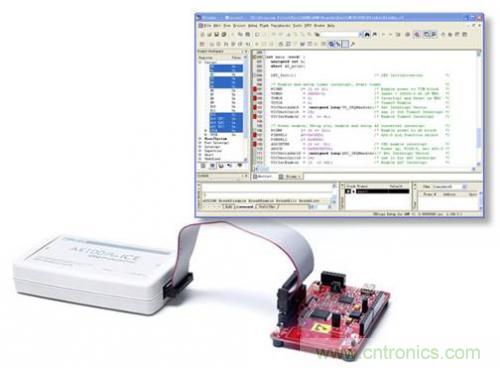

圖1 斷點調試
1. 使用鼠標操作設置、刪除斷點
在程序窗口（包括C語言、匯編和反匯編窗口）中， 用鼠標雙擊需要設置斷點的程序行，則在窗口左邊的狀態條中出現紅色的斷點標志如圖2所示，完成設置斷點操作。再次用鼠標雙擊該程序行，窗口左邊的紅色斷點標志消失，則為刪除斷點操作。

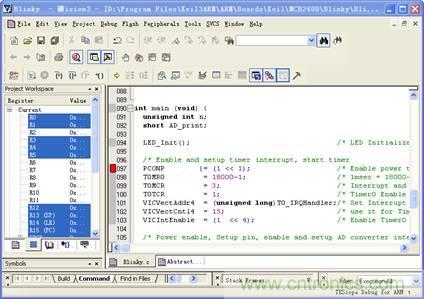

圖2 簡單斷點
2. 時間斷點
時間斷點功能，既運行時間與時間斷點設置的時間相同時，程序停止運行。如圖3所示，在運行時間的下面可以看到Tbreak，這就是時間斷點。用戶可以根據實際觀察需要，設置Tbreak的值，注意單位是ns。當程序運行時間累積到Tbreak的值時，程序停止運行。

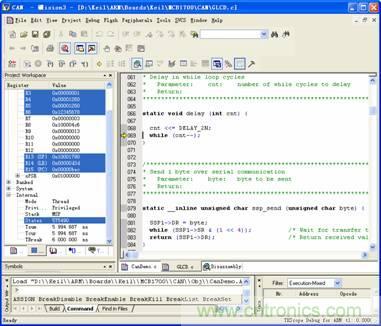

圖3 時間斷點
3. 變量操作斷點
變量操作斷點，當對某一個變量進行讀寫操作時，通過設置變量讀寫操作斷點，讓程序停止運行。
在Keil MDK環境下，進入仿真狀態之后，打開【Debug】菜單下的【Breakpoints】選項。在Breakpoints窗口即可定義變量操作斷點。
具體定義方法：在Expression內輸入變量的地址，然后選擇讀寫屬性，并正確設置字節范圍，最后點擊Define即可。例如，在地址0x20004000開始，16字節范圍內，定義讀寫斷點操作，具體設置方法如圖4所示。
圖4 定義讀寫操作斷點
在圖4中點擊Define之后，斷點即可設置成功，如圖5所示。圖5中共定義了4種類型的斷點。具體意義如下：
斷點1：表示在地址0x20004000開始，16字節范圍內，出現讀或?qū)懙牟僮鳎瑒t中斷。
斷點2：表示在地址0x20004100開始，8字節范圍內，出現讀的操作，則中斷。
斷點3：表示在地址0x20004200開始，4字節范圍內，出現寫的操作，則中斷。
斷點4：表示在地址0x20004300開始，1字節范圍內，出現讀或?qū)懙牟僮鳎瑒t中斷。

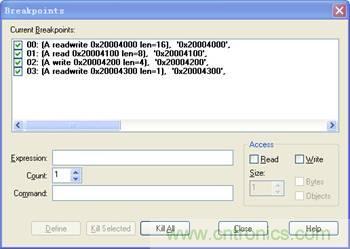

圖5 Breakpoints定義斷點窗口
注意：len表示在一個地址范圍內該斷點有效，len必須為1，2，4，8，16，32乘2遞增，同時地址必須處于len的起始位置。例如len=16，則地址必須為0x10字節對齊, 0x40000010為有效的起始地址，而地址0x40000018為無效，將被系統強行修正為0x40000010。
4. 小結
上述簡單介紹了三種斷點的設置方法。簡單斷點是工程師調試程序中使用最頻繁的，設置方法簡單。AK100Pro仿真器支持Flash無限制斷點，但是有些芯片受制于本身的限制，如LPC1766芯片，只支持到最大6個硬件斷點。時間斷點，這個是某些芯片特有的，如Cotex-M3、8051內核的芯片。變量斷點，用于觀察變量的改變對程序的影響。學會靈活運用斷點，助您快速找出程序Bug。
