【導讀】面包板是一種用于電路實驗的器材，上面有很多孔，我們可以將元器件和導線插進去，組成我們需要的電路。如果發現電路有錯，拔下元件和導線重新插接即可。電路做完后，所有元件還可以拔下來再次使用。
面包板搭建電路簡單易行，節省時間和材料。但是缺點在于，面包板只能搭建一些比較簡單的電路，而且是對電氣連接要求不高的電路。如果電路太復雜，面包板上全是各種導線，出現某些導線或元件松動的情況，不容易找到；如果有些電路對電氣連接要求比較高，比如要通過很大電流，微弱信號處理，高頻電路等，由于元件是簡單的插進去的，與面包板之間的電阻值較大等原因，效果就不理想了。
下圖展示了面包板線和一種常用的面包板。面包板線可以用粗細合適的普通硬導線，也可以使用圖中所示的專用線，會更方便。
圖中的面包板，外側標有紅線和藍線的整個豎排是分別連在一起的，一般用于接電源。中間每一橫排五個孔分別連在一起的，用于插接各種元件。
下面轉入正題，搭建簡易單片機實驗板。前面介紹了單片機最小系統電路是單片機正常運行的最小電路，這里我們就要從最小系統開始搭建。需要準備如下工具材料：
面包板，面包板線、導線、杜邦線若干
DIP40封裝的STC89C52RC單片機（STC89C5x均可）
11.0592MHz晶振、30pF電容兩個（用于時鐘電路）
10uF電容、10k電阻（用于復位電路）
USB-TTL下載線（用于程序燒寫，后面文章會詳細介紹）
六腳自鎖開關（作為電源開關，可以省略，而使用插拔導線的方式代替）

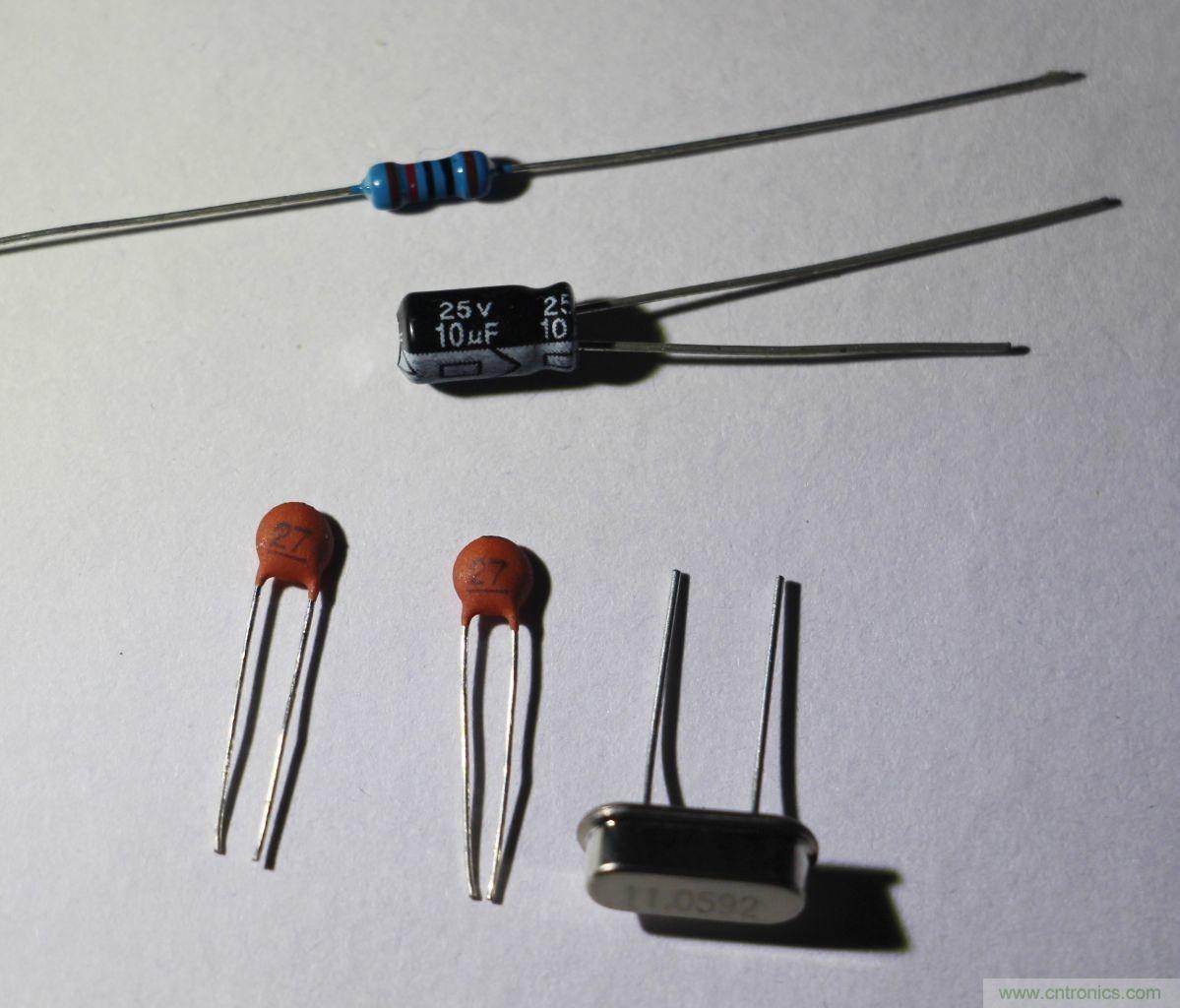

圖中的元件用于復位電路和時鐘電路。上面是10k色環電阻，具體讀法請自行學習；然后是10uF點解電容，電解電容有正負極，圖中表皮上標有白色箭頭的管腳為負極，如果是如圖所示全新的電解電容，正極的引腳更長；下面左邊是兩個瓷片電容，沒找到30pF我用比較接近的27pF代替，具體容量讀法也請自行學習；右下角是晶振，正面標注了11.0592，即晶振的頻率為11.0592MHz。
圖中是搭建好的最小系統，兩根白線用來把兩側的正負極連接到一起。

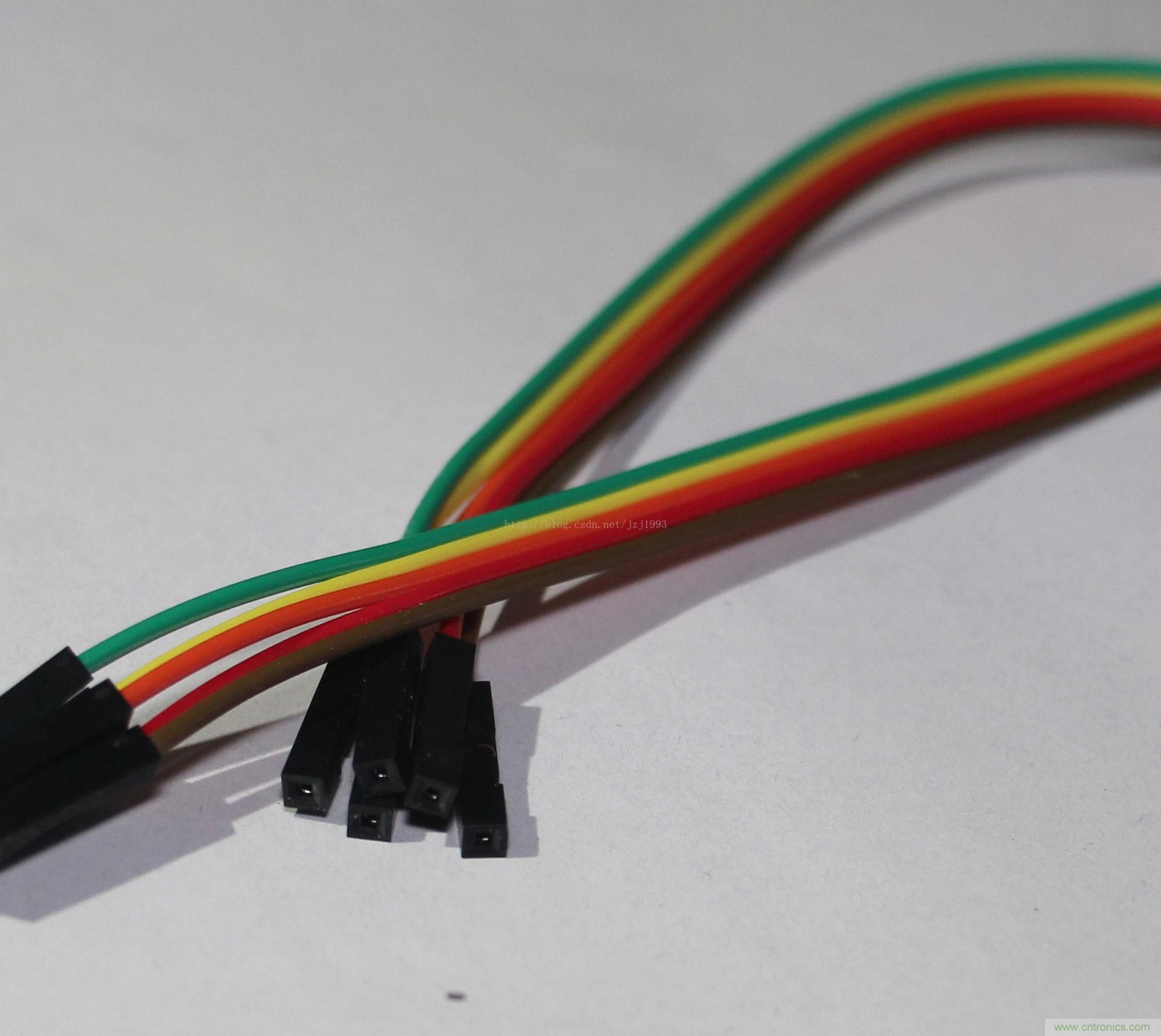

一端公頭（插針），一端母頭（插孔）的杜邦線

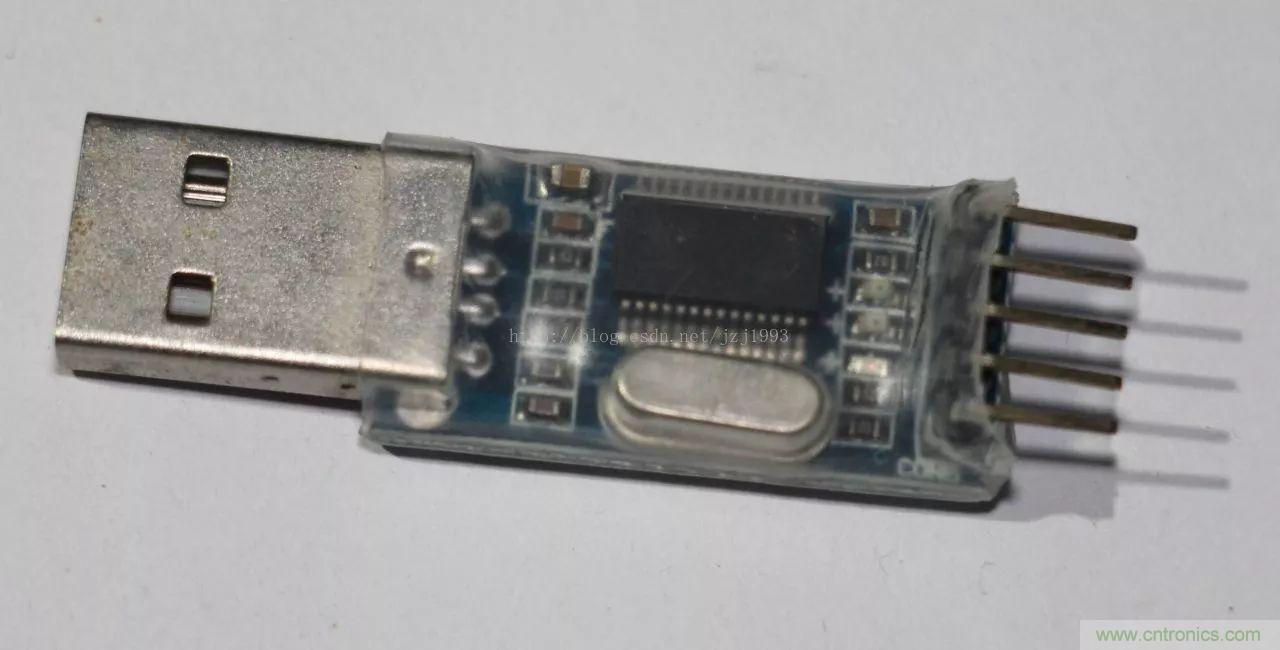

USB-TTL轉接板正面

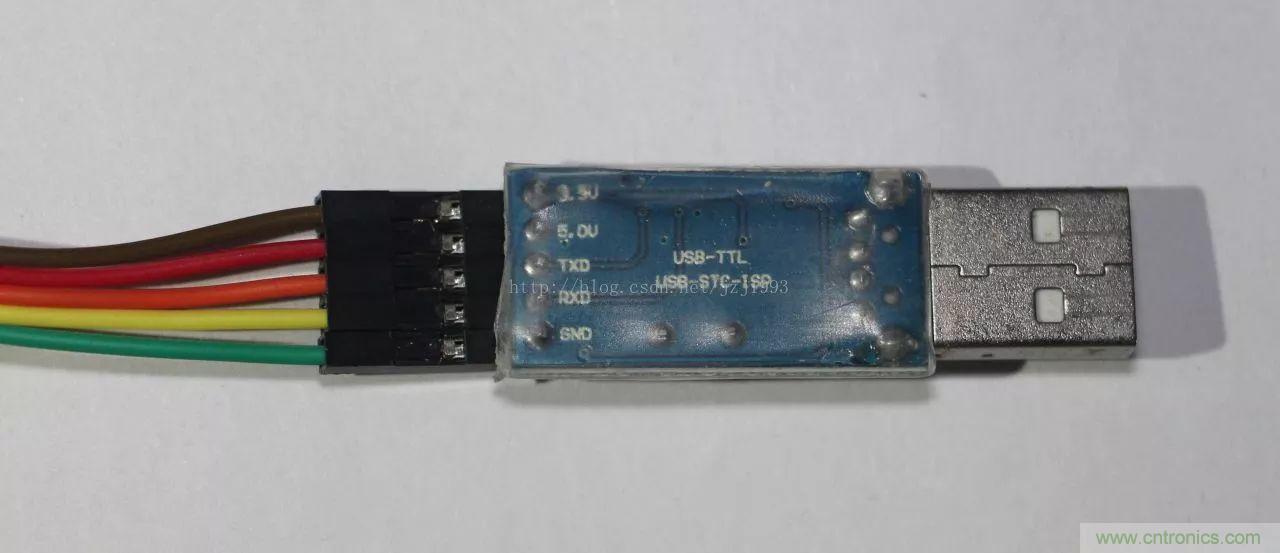

USB-TTL轉接板反面（連接了杜邦線母頭）
杜邦線母頭連接了USB-TTL轉接板（以下簡稱轉接板），杜邦線的公頭插在面包板上和單片機最小系統相連接。轉接板上5V連接面包板的電源（我的轉接板上有5V和3.3V兩個供電電壓，有的轉接板只有一個VCC，就接VCC），GND連接面包板負極，即單片機的GND，這兩根線可以給單片機供電；轉接板上的TXD連接單片機的RXD（P3.0）、RXD連接單片機的TXD（P3.1）（可參考之前介紹的51單片機管腳分布圖），這兩根線是用來進行串口通信和下載程序的，后面會詳細介紹。

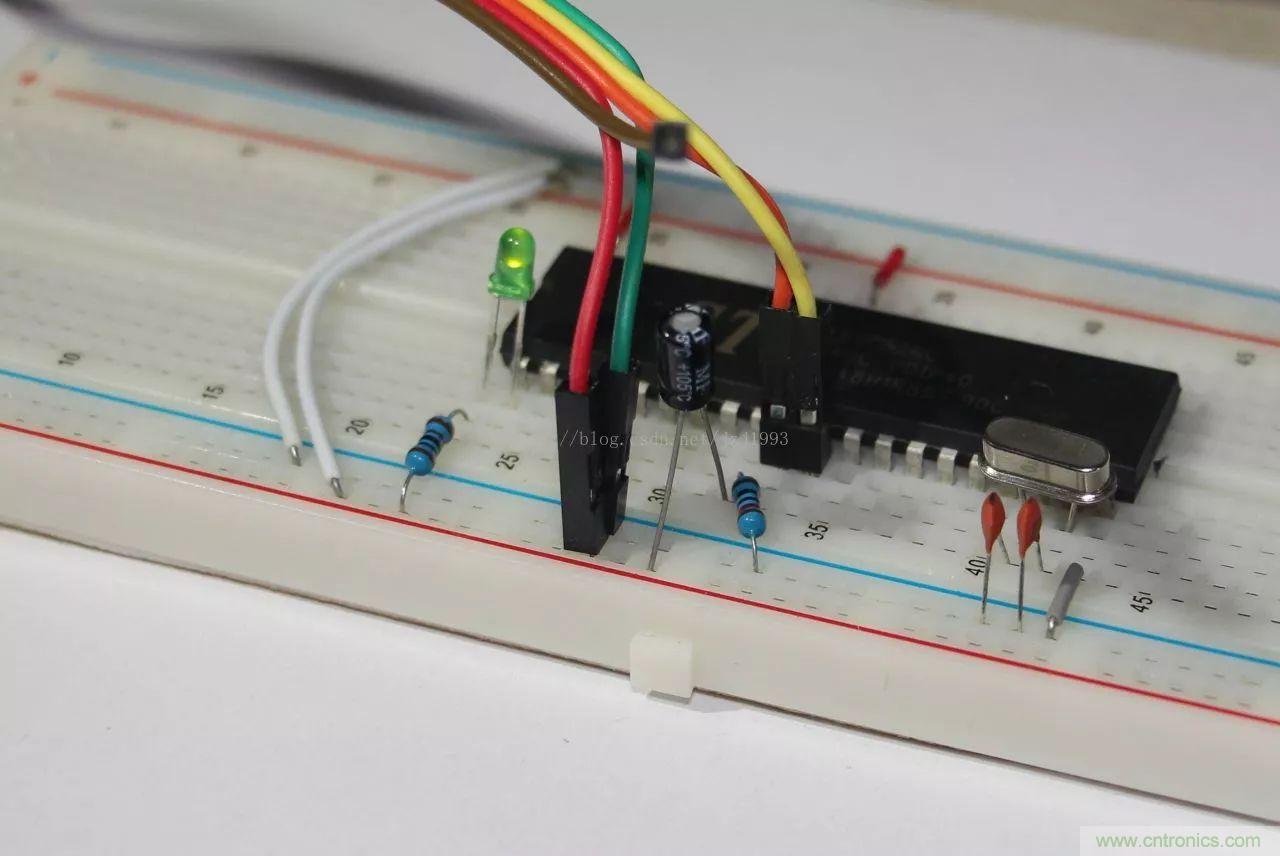

圖中我已經連接好了電路，并且在P1.0上接了一個LED和電阻，用電腦下載了LED閃爍的程序。可以看到照片中綠色LED正處于點亮的狀態。
