通過微機電系統和兩個壓力傳感器補償集成電路 (IC) 演示了用于生化和醫療目的的微流體流量測量。流體的流速可以通過精密加工通道上的壓降來確定。整個組件安裝在一個小型陶瓷混合組件上。
流體分析在當前的廣泛應用中至關重要。生物學、醫學分析、基因工程和許多其他領域都依賴于快速、和可重復的化學和生物分析。自動化流體樣品定量和分析的工具對于經濟實惠的性能至關重要。
高度化的電子傳感器被設計用于自動化樣品分析，但液體的計量仍然是一個突出的問題，必須以物理方式完成。該操作通常通過由步進電機驅動的專用微型注射器來完成。很容易想象與此類設置相關的難度和費用。
為了解決這個問題，DASA IMT 和 Seyonic SA（均位于瑞士納沙泰爾）開發了流通式微流體計量，作為太空實驗工具包的一部分。如下所述，該設計的關鍵要素是微流量傳感器裝置。要求是：
小尺寸
化學惰性
溫度穩定性
長期穩定
簡單、輕松且全自動的重新校準
線性電壓-壓力輸出

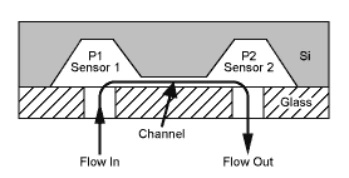

測量微流體流動的一種方法是測量集成到微流通道中的限制件上的壓差。壓力測量通過雙壓阻壓力傳感器進行，一個放置在限制之前，另一個放置在限制之后。為了確保傳感器不受化學侵蝕性流體的影響或改變，加壓流體施加到傳感器膜片的背面（其單晶硅對化學物質相對不敏感）而不是正面。這種不尋常的配置通過屏蔽液體來保護傳感器頂部敏感的微電子電路。為了防止機械張力產生誤差，傳感器安裝在厚陶瓷基板上（圖 1）。

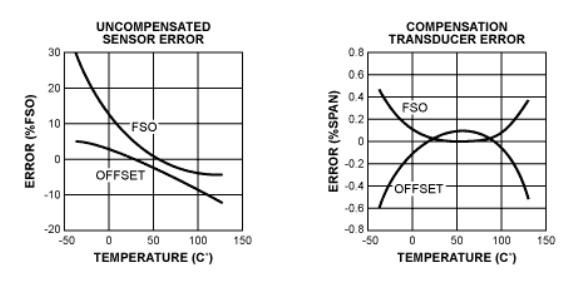

壓阻壓力傳感器具有出色的靈敏度和再現性，但它們對環境溫度的變化非常敏感。直到近，還沒有辦法在實現微流體流量傳感所需的小尺寸和快速響應的同時補償這些誤差。該問題的解決方案之一是新型 MAX1458 傳感器信號處理器，它可以補償壓阻傳感器的初始誤差和溫度相關誤差。圖 2 將未經校正的傳感器的輸出與使用該 IC 補償?shù)南嗤敵鲞M(jìn)行了比較。
數字和用戶可編程寄存器對模擬信號路徑執行完全電子補償。對于環境溫度變化較大的應用，如-40°C至+125°C汽車溫度范圍，MAX1458可提供優于1%的總輸出精度。對于更有限的量程，例如 +15°C 至 +45°C，總壓力精度接近 0.1%。
