- 尺寸比其它 SMD 器件減小多達 66 %
- 0.15 mW/sqm 的典型輻照度
- 在 3.3 V 時 0.35 mA 的超低電流
- 側視型的厚度僅為 3.0 mm
- 與頂視或側視用途兼容
- 可在 30 kHz 至 56 kHz 的載波頻率下工作
- 筆記本電腦、數碼相機
- 便攜式音樂與視頻播放器、機頂盒、超薄型液晶電視
- 游戲控制器、導航系統和 USB-TV

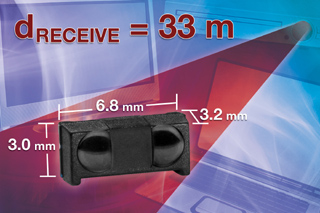

根據經證實的兩透鏡理論，TSOP75xxx 系列通過兩個光敏二極管完全可以抵消掉當透鏡縮小為更小尺寸時出現的聚光能力損失。此設計可確保紅外接收器的尺寸比其它 SMD 器件減小多達 66 %，同時可增強敏感度并實現更寬的接收角度。
為進一步簡化設計，接收器在一個封裝中結合了兩個光探測器和一個前置放大器，并將兩個環氧樹脂透鏡作為紅外濾波器。該濾波器的頻率范圍經過優化，可降低等離子顯示器的輻射。該器件與頂視或側視用途兼容，不易受電壓及紋波噪聲影響且提供對環境光干擾更高的抗擾性。
TSOP75xxx 系列旨在滿足當前及未來消費者及便攜設計的需求，上述便攜設計需要更小的空間及再流焊技術。該器件針對小型手持式設備中的遙控及數據傳輸應用進行了優化，這些小型手持式設備包括筆記本電腦、數碼相機、便攜式音樂與視頻播放器、機頂盒、超薄型液晶電視、游戲控制器、導航系統和 USB-TV。
日前推出的器件具有三種自動增益控制（AGC）版本。TSOP752xx 與所有普通紅外遙控數據格式兼容。TSOP753xx 和 TSOP754xx 可通過節能熒光燈抑制幾乎所有的寄生脈沖（包括暗淡的 LCD 背光），并分別與短突發或長突發碼兼容。
接收器具有 2.5 V 至 5.5 V 的電壓范圍，可在 30 kHz 至 56 kHz 的載波頻率下工作。所有器件均符合 RoHS 2002/95/EC 和 WEEE 2002/96/EC 的規范。
目前，可提供TSOP75xxx接收器樣品，并已實現量產，大宗訂單的供貨周期為 6 周。
