電容式觸摸屏實際上是通過人體產生的電流感應而進行工作的，像我們使用的手機有一部分就是電容式觸摸屏的，下面給大家分享一下電容式觸摸屏的工作原理是怎樣的。

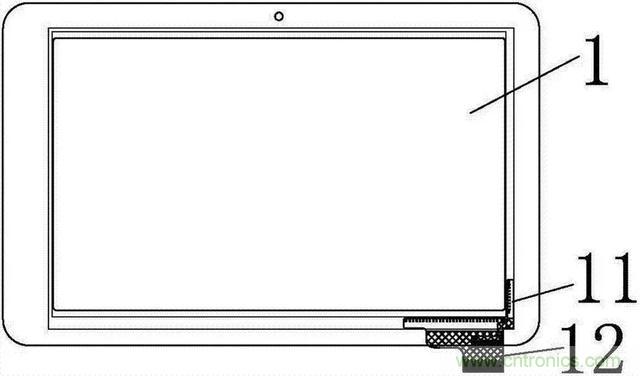

電容式觸摸屏
電容式觸摸屏的工作原理是怎樣的
原理概述
電容屏要實現多點觸控，靠的就是增加互電容的電極，簡單地說，就是將屏幕分塊，在每一個區域里設置一組互電容模塊都是獨立工作，所以電容屏就可以獨立檢測到各區域的觸控情況，進行處理后，簡單地實現多點觸控。
電容技術觸摸面板CTP(Capacity Touch Panel)是利用人體的電流感應進行工作的。電容屏是一塊四層復合玻璃屏，玻璃屏的內表面和夾層各涂一層ITO(納米銦錫金屬氧化物)，最外層是只有0.0015mm厚的矽土玻璃保護層，夾層ITO涂層作工作面，四個角引出四個電極，內層ITO為屏層以保證工作環境。
當用戶觸摸電容屏時，由于人體電場，用戶手指和工作面形成一個耦合電容，因為工作面上接有高頻信號，于是手指吸收走一個很小的電流，這個電流分別從屏的四個角上的電極中流出，且理論上流經四個電極的電流與手指頭到四角的距離成比例，控制器通過對四個電流比例的精密計算，得出位置?？梢赃_到99%的精確度，具備小于3ms的響應速度。
投射式電容面板
投射式電容面板的觸控技術投射電容式觸摸屏是在兩層ITO導電玻璃涂層上蝕刻出不同的ITO導電線路模塊。兩個模塊上蝕刻的圖形相互垂直，可以把它們看作是X和Y方向 連續變化的滑條。由于X、Y架構在不同表面，其相交處形成一電容節點。一個滑條可以當成驅動線，另外一個滑條當成是偵測線。當電流經過驅動線中的一條導線時，如果外界有電容變化的信號，那么就會引起另一層導線上電容節點的變化。偵測電容值的變化可以通過與之相連的電子回路測量得到，再經由A/D控制器轉為數字訊號讓計算機做運算處理取得(X，Y) 軸位置，進而達到定位的目地。
3M展示60點電容式觸摸屏操作時，控制器先后供電流給驅動線，因而使各節點與導線間形成一特定電場。然后逐列掃描感測線測量其電極間的電容變化量，從而達成多點定位。當手指或觸動媒介接近時，控制器迅速測知觸控節點與導線間的電容值改變，進而確認觸控的位置。這種一根軸通過一套AC 信號來驅動，而穿過觸摸屏的響應則通過其它軸上的電極感測出來。使用者們把這稱為''橫穿式''感應，也可稱為投射式感應。傳感器上鍍有X，Y軸的ITO圖案，當手指觸摸觸控屏幕表面時，觸碰點下方的電容值根據觸控點的遠近而增加，傳感器上連續性的掃描探測到電容值的變化，控制芯片計算出觸控點并回報給處理器。

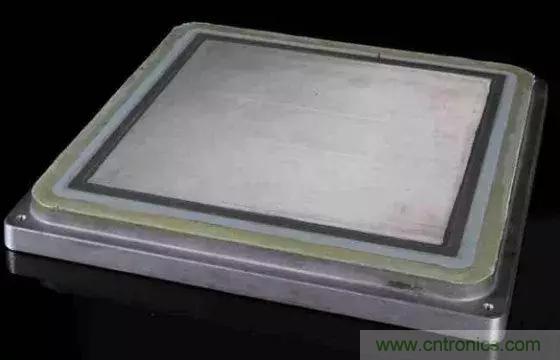

電容式觸摸屏
