- 日本產(chǎn)業(yè)技術(shù)綜合研究所與日本學術(shù)振興會開發(fā)出了新結(jié)構(gòu)的鋰-空氣電池
行業(yè)影響：
- 汽車便可無需充電等待時間，立即行駛
- 通過回收用過的水性電解液可實現(xiàn)鋰的反復使用
- 是以金屬鋰為燃料的新型燃料電池
鋰-空氣電池首次實用化
另外，業(yè)內(nèi)還進行了其他嘗試，雖然仍使用有機溶媒，但不同的是以全新的構(gòu)成來提高電池的能量密度。這就是鋰-空氣電池。在這種嘗試下，日本產(chǎn)業(yè)技術(shù)綜合研究所與日本學術(shù)振興會開發(fā)出了新結(jié)構(gòu)的鋰-空氣電池。
鋰—空氣電池的概念很早就提出來了（圖7）。由于在正極上使用空氣中的氧作為活性物質(zhì)，因此理論上正極的容量密度是無限的，可加大容量。另外，如果負極使用金屬鋰，理論容量會比鋰離子充電電池提高一位數(shù)。

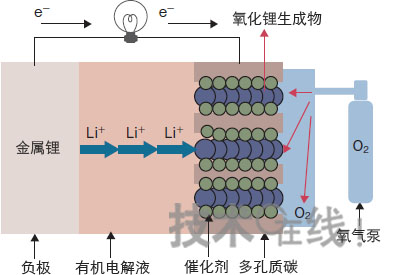

圖7：原來的鋰-空氣（氧）電池的原理圖顯藍色的反應生成物會阻塞催化劑
不過，鋰-空氣電池至今都未普及。原因是存在致命缺陷，即固體反應生成物氧化鋰（Li2O）會在正極堆積，使電解液與空氣的接觸被阻斷，從而導致放電停止。
日本產(chǎn)綜研通過將電解液分成兩種解決了這一問題。在負極（金屬鋰）一側(cè)使用有機電解液，在正極（空氣）一側(cè)使用水性電解液。在兩種電解液之間設置只有鋰離子穿過的固體電解質(zhì)膜，將兩者隔開（圖8）。這樣便可防止電解液混合，并促進電池發(fā)生反應。

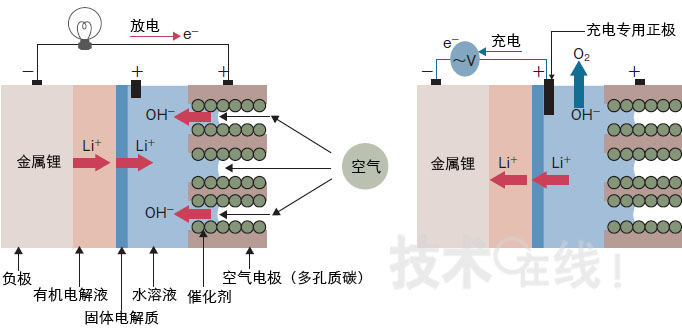

圖8：新結(jié)構(gòu)的鋰-空氣電池的結(jié)構(gòu)左為放電，右為充電。追加了隔開左右的膜。
負極采用金屬鋰條。負極用電解液組合使用的是含有鋰鹽的有機電解液。雖然不能棄用有機溶媒，但卻限定了使用方法。正極用水性電解液使用堿性水溶性凝膠，與微細化后的碳和低價氧化物催化劑形成的正極組合。
在該電池中，由放電反應生成的并非是固體的Li2O，而是容易溶解在水性電解液中的LiOH（氫氧化鋰）。因此，氧化鋰在空氣電極堆積后，不會導致工作停止。另外，水及氮等也不會穿過固體電解質(zhì)的隔壁，因此不存在與負極的鋰金屬發(fā)生反應的危險。而且，在充電時，如果配置充電專用的正極，還可防止充導電致空氣電極的腐蝕和老化。
以0.1A/g的放電率進行放電時，放電容量約為9000mAh/g。以前的鋰-空氣電池的放電容量僅為700～3000mAh/g，可以說實現(xiàn)了容量的大幅增加。
另外，如果使用水溶液取代水溶性凝膠，便可在空氣中以0.1A/g的放電率連續(xù)放電20天，其放電容量約為5萬mAh/g，比原來高一位數(shù)（圖9）。由于金屬鋰電池的容量原本就比鋰離子電池高一位數(shù)，因此該數(shù)值共比鋰離子充電電池高兩位數(shù)。水溶液的性能較高，但在易用性上凝膠更為出色。今后需要考慮對這兩者中的哪一個進行開發(fā)。

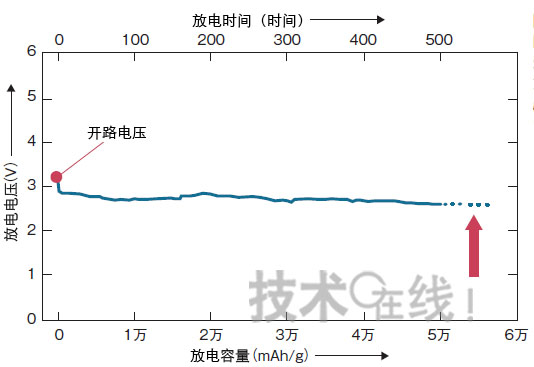

圖9：新結(jié)構(gòu)鋰-空氣電池的長時間連續(xù)放電曲線放電容量約為5萬mAh/g，是比原來的鋰-空氣電池高一位數(shù)。
這種技術(shù)還可考慮與單純的充電電池不同的使用方法。如果不對電池進行充電，而是通過底座更換正極的水性電解液，以卡盒等方式補給負極的金屬鋰，汽車便可無需充電等待時間，立即行駛（圖10）。通過回收用過的水性電解液，以電氣方式重新生成金屬鋰，還可實現(xiàn)鋰的反復使用。可以說是以金屬鋰為燃料的新型燃料電池。

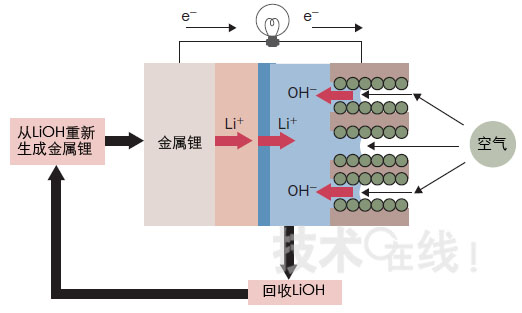

圖10：循環(huán)使用鋰的“金屬鋰燃料電池” 不進行充電，而是以卡盒等方式更換金屬鋰。
