MB39C326的產品特性：
- 減少電源電路的表面貼裝面積
- 鋰離子電池可在更低的電壓下操作
- 高效電源
MB39C326的應用范圍：
- 手持移動設備的射頻功率放大器
富士通半導體（上海）有限公司近日宣布推出6MHz升降壓DCDC轉換器芯片－MB39C326。該芯片適用于移動電話、智能手機、電子閱讀器和其它手持移動設備的射頻功率放大器。富士通將于2011年6月起提供該新產品的樣片。
升降壓DCDC轉換器芯片－MB39C326主要應用于射頻功率放大器，工作頻率為6MHz，可謂行業領先。該芯片以6MHz的較高頻率工作時，可以大幅減少電源部分的貼裝面積（僅為現存產品的一半。）
升降壓操作可使鋰離子電池在更寬的電池電壓范圍下工作。當鋰離子電池電壓下降時，MB39C326可為設備提供穩定的電壓，并延長鋰離子電池的壽命。
移動電話、智能手機、電子閱讀器和其它手持移動設備需要更高的性能，更強的數據傳輸能力，同時要求元件微型化，占板面積更小。市場強烈要求縮減RF放大器的整體尺寸，同時又不犧牲電源的穩定性和效能。無源電感就是其中一個要求較大占板面積的大型元件。DCDC轉換器以較高頻率進行切換可以縮減電感尺寸。傳統的DCDC轉換器以2~3MHz的頻率切換，而富士通半導體的MB39C326產品以6MHz的頻率切換，因此設備可以使用更小的電感，并能把電源電路的整體占板面積縮減一半。升降壓自動切換可以擴大鋰電池的工作電壓，同時還能為功率放大器提供穩定電源。
富士通半導體的該新型升降壓DCDC轉換器－MB39C326在今年舉辦的移動通信世界大會上（2011年2月14日至17日，巴塞羅那）展出，受到普遍關注。
主要特性
6MHz PWM操作可使用0.5uH小型電感
自動切換升壓模式和降壓模式
內置內部FET
省電模式可在輕負載時提高性能
輸入電壓范圍：3.1V ~ 4.6V
可調式輸出電壓范圍：0.6V ~ 4.2 V
輸出電流800mA
過溫保護功能
欠壓鎖定時可輸入

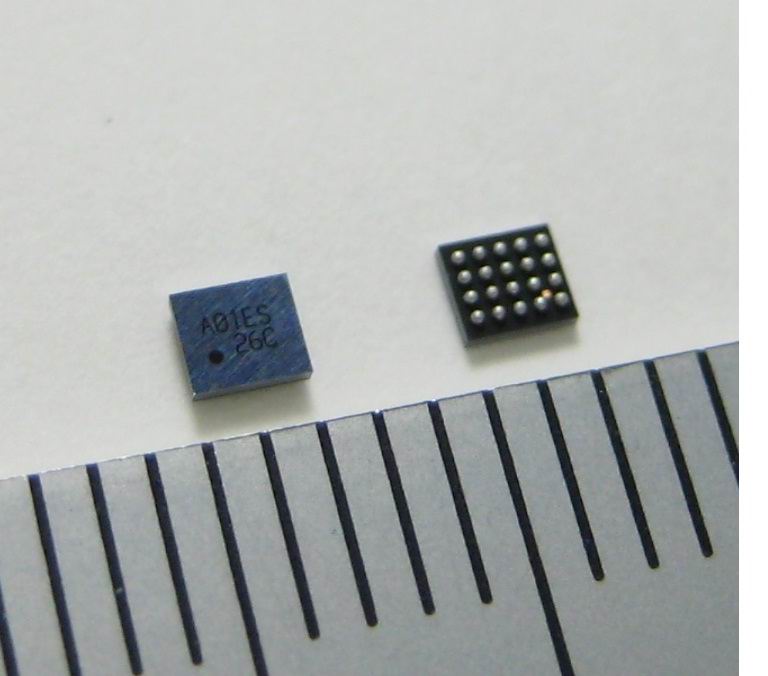

20引腳0.4mm-ball-pitch 2.15mm×1.94mm WL-CSP（晶圓級芯片尺寸封裝）
工作溫度范圍：-40℃ ~ +85℃
MB39C326產品特性
1．設備以6MHz的開關頻率工作時，使用更小電感，因此可以減少電源電路的表面貼裝面積
傳統的DCDC轉換器以2~3MHz頻率切換，而富士通半導體的6MHz DCDC轉換器的開關頻率更高，可以使用更小電感。電感占板面積減少可使電源部分整體貼裝面積縮減一半。這對“尺寸為王”的移動設備來說至關重要。
2．應用了升降壓操作，鋰離子電池可在更低的電壓下操作
使用鋰離子電池驅動設備時，電池放電到一定程度不能再向所連接設備提供足夠電量，電池的工作電壓下降。此時，需把輸出電壓水平提高到設備所需的水平，方可繼續向所驅動的設備供電。富士通的升降壓轉換器通過提高輸出電壓水平，進而提供足夠電量繼續進行操作，從而可以延長電池的使用壽命。即使電池電壓降低，也可以通過功率放大器傳輸大量數據，這樣可以更加有效利用電池的剩余電量。
3．高效電源
該新型高效控制器設計使用低柵極電荷，能夠降低開關損耗和功耗。這款改善型升降壓DCDC轉換器實現了更高效率。
