【導讀】TinySwitch-III反激式電源可以將85 VAC到265 VAC范圍的交流輸入電壓轉換為單路隔離直流輸出電壓。電源輸出為5V，1A(5 W)的恒壓/恒流(CV/CC)。典型的應用包括便攜式音頻播放器、數碼相機以及其他需要小巧輕便型AC墻式充電器的產品
設計要點
確認在高電壓和最大過載條件下最大漏極電壓小于650 V。根據需要調整R1和C4的值。然而要避免箝位電路過大（即，R1的值較低，而C4的值較高），否則將導致空載功耗的增加。

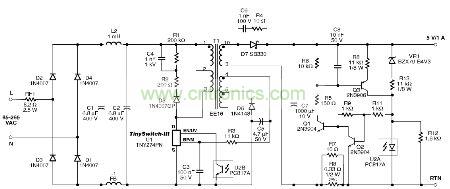

圖1：用于便攜式音頻播放器的5 W高效率充電器設計電路圖
將慢速阻斷二極管D 5 與一個2 0 0 Ω 的串聯電阻配合使用。為確保反向恢復時間不超過2 μs，請僅使用玻璃鈍化(GP)類型的二極管。如果沒有GP二極管，可使用如FR107類的快速二極管代替。所選擇的這些二極管可重新再利用部分的箝位能量，這將幫助降低功耗。
選擇R3的值，將空載功耗降至最低。
偏置元件D6、C5及R3是可選件，如果移除這些可選件，空載功耗將會小于500 mW。
設計特色
• 高效率（滿載條件下>70%）
• 符合CEC/能源之星2008對帶載模式效率的要求（可達 到71.5%，要求為64.5%）
• 空載輸入低功率（在230 VAC交流輸入時< 230 mW）
• 帶溫度補償?shù)牡蛪航岛懔鳎–C)檢測
• 符合CISPR-22/EN55022 B傳導EMI限制，無需Y電容
