【導讀】凌力爾特推出一款PowerPath控制器LTC4417，采用 24 引腳 QFN (4mm x 4mm) 和 24 引線窄型 SSOP 封裝，在整個商用、工業和汽車溫度范圍內進行了規定。已開始批量供貨。
凌力爾特公司 (Linear Technology Corporation) 推出一款確定了三電源優先級供電的 PowerPath控制器 LTC4417，該器件適用于 2.5V 至 36V 系統。該控制器可從三個輸入中選擇優先級最高的有效電源來給負載供電。優先級由引腳分配來確定，當某個電源的電壓連續處于一個由準確度為 1.5% 的欠壓和過壓門限設定的窗口之內達到 256ms 時，此電源就被定義為“有效”。LTC4417 極大地簡化了設計，可從手持式和高可用性電子產品中常用的多種不同電壓源獲取供電。在此類系統中，優先級供電處理器是一種優于簡單二極管“或”的解決方案，尤其是當優選電源的電壓并非最高時。另外，LTC4417 控制器還可為負載提供至 -42V 的反向輸入保護。

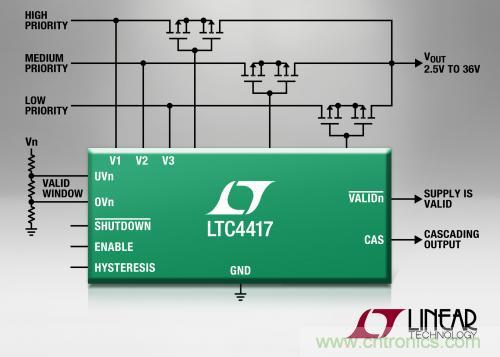

圖題：三電源優先級供電的 PowerPath控制器 LTC4417
電源通路開關由外部背對背 P 溝道 MOSFET 實現，該 MOSFET 受到集成的 6V 柵極箝位的保護。仔細設計的快速開關控制隔離反向和交叉傳導電流，同時防止輸出電壓下降。一個很小的 28µA 工作電流、從更低的備用電源吸取不到 1µA 的電流、以及停機模式使該控制器非常適用于電池備份系統。LTC4417 的寬工作電壓范圍適用于種類繁多的電源，例如交流適配器、USB、Firewire、超級電容器、以及電池 (例如: 鉛酸、鋰離子和疊置式 NiCd 電池)。內置的級聯支持可將 LTC4417 的優先級排列范圍擴大到超過 3 個電源。為了最大限度地降低啟動時的浪涌電流，第一次連接是軟啟動的。開漏輸出表明電源已進入有效電壓窗口。欠壓和過壓遲滯可用單個電阻器調節。
LTC4417 采用 24 引腳 QFN (4mm x 4mm) 和 24 引線窄型 SSOP 封裝，在整個商用、工業和汽車溫度范圍內進行了規定。該器件的千片批購價為每片 3.05 美元，已開始批量供貨。
性能概要：LTC4417
將優先級最高的有效電源連接到輸出
時間長度為 256ms、精度達 1.5% 的過壓和欠壓驗證
寬工作電壓范圍：2.5V 至 36V
針對電池反接的 -42V 保護
可隔離反向和交叉傳導
快速切換最大限度地減少輸出壓降
很小的 28μA 工作電流
從低于 VOUT 的電源吸收 <1μA 的電流
可調過壓和欠壓遲滯
可級聯以適用于更多輸入電源
采用 24 引線窄型 SSOP 和 QFN 封裝
