【導讀】本文設計的一款可調穩壓電源電路方案，電路簡單，在1.25-37V電壓之間連續可調，最大輸出電流可達1.5A。文中還給出了詳細的電子元器件的選擇與制作，喜歡動手DIY的電子愛好者可以自己試著制作一臺。
本文將采用LM317三端穩壓芯片的輸出電壓連續可調的穩壓電源電路，輸出電壓在1.25-37V之間連續可調，輸出最大電流可達1.5A。
可調穩壓電源電路工作原理

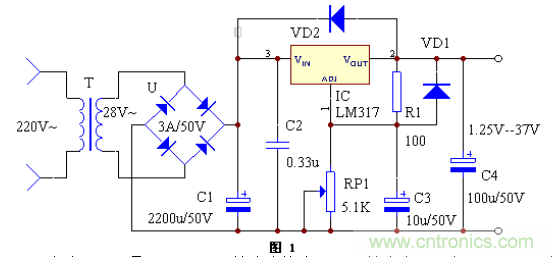

圖：可調穩壓電源電路設計原理圖
電路原理圖見圖1。LM317輸出電流為1.5A，輸出電壓可在1.25-37V之間連續調節，其輸出電壓由兩只外接電阻R1、RP1決定，輸出端和調整端之間的電壓差為1.25V，這個電壓將產生幾毫安的電流，經R1、RP1到地，在RP1上分得的電壓加到調整端，通過改變RP1就能改變輸出電壓。注意，為了得到穩定的輸出電壓，流經 R1的電流小于3.5mA。LM317在不加散熱器時最大功耗為2W，加上200×200×4mm3散熱板時其最大功耗可達15W。VD1為保護二極管，防止穩壓器輸出端短路而損壞IC，VD2用于防止輸入短路而損壞集成電路。

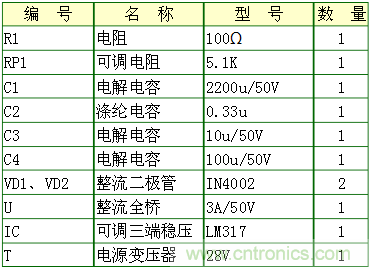

可調穩壓電源電路元器件選擇與制作
本機焊接完成檢查無誤即可正常使用，無需調試。但焊接時要注意，電容C2應靠近IC的輸入端，C3應靠近IC的輸出端，這樣能更好地抑制紋波。
