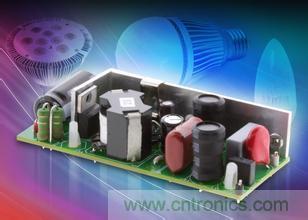

總結下這段時間做照明驅動電源提高效率的技巧：
1.主電流回路PCB盡量短。
LAYPCB的經驗，及布局，這個沒什么，快速的方法就是多看大廠的作品。
2.優化變壓器參數設計，減少振鈴帶來的渦流損耗。
這個比較難，先要把電磁基礎知識掌握，設計合理的變壓器，最要緊的是耐心，哪怕是想到能提高0.5%的效率，也要去嘗試。
3.合理選用開關器件。
這個就是成本和性能的平衡了，什么樣的客戶要求，用什么樣的器件，但得合理。如果要效率，毫無疑問COOL MOS ，低VF輸出二極管
4.輸入EMI部分優化設計
如果過安規，這部分考究得比較多，主要就是經驗了。
5.選擇高效率的拓補結構
這個是方案選型的開始，例如PWM和QR PFM，當前提客戶提出效率要求，就要評估選什么樣的拓補
6.選擇好的電解電容
很多人忽略了這個，電解的損耗很大，陳永真老師有個文章中就有詳細的解說
7.啟動部分功耗設計
有效率的前提下，就要考慮，目前很多芯片都有HV啟動腳，啟動電流也越做越低，這點就是要對新型器件多了解，當然了，還有外加電路無損啟動等，我認為不適合LED驅動。
8.芯片輔助供電優化
這點ST的L6562D應用文檔中有指出，15V為最佳，但LED一般又為寬電壓輸出，所以我的選擇是加一級線性穩壓，使芯片工作在15V來降低損耗。
