【導讀】在開關電源中，尤其是小功率開關電源，基本使用繞組整流提供VCC，IC的VCC供電時開關電源的核心。在debug過程中，VCC波形自已判斷問題來源。本文介紹了三種啟動方式，并對比分析了其優缺點。

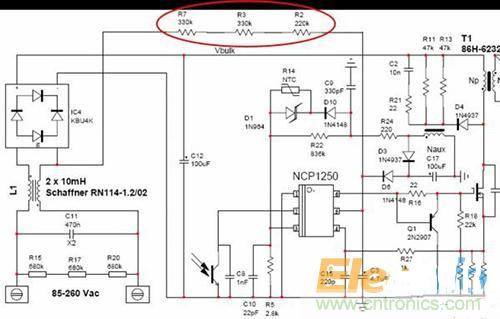

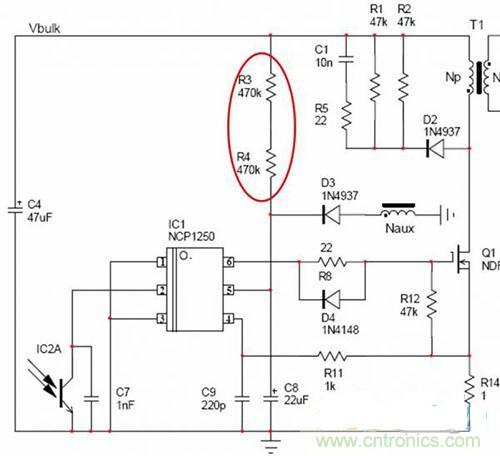

第一種方式：從整流橋后的Vbulk處接電阻到VCC，見(圖一)的R3、R4。此處要注意R3、R4的耐壓，如果是普通的1206電阻，至少要3顆;用高壓類型的，也最好用2顆。這種啟動方式是早期的，由于R3、R4一直在消耗功率，在追求低空載功耗的今天，基本已被淘汰。
圖1
圖2

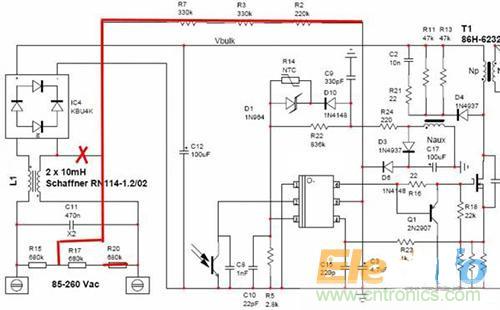

對于存在X電容放電電阻的，還可以利用這放電電阻，見(圖三)。可以省去多余的啟動電阻，節省空間和成本。
圖3
圖4

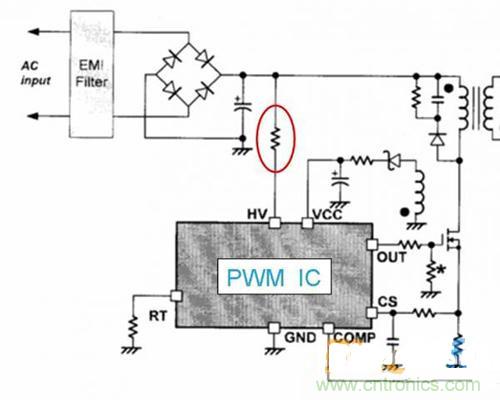

文中介紹的三種案例都是VCC的啟動方式中常用的。從整流橋后的Vbulk處接電阻到VCC的方式由于啟動功耗較大，從而出現了從整流橋前的L或者N處接電阻到VCC這種方法，優點是功耗較低，適用于一般的開關電源。第三種方式成本較高，但是從功耗和啟動速度方面講，是最好的選擇。
